भ्याकुम सक्शन चार मुख्य फाइदाहरू सहित औद्योगिक स्वचालनमा "लचिलो ग्रासिङ" को लागि मुख्य समाधान हो: गैर-हानिकारक ग्रासिङ, बहु-सामग्री/अनियमित वर्कपीसहरूमा अनुकूलनता, सफा र वातावरणीय सुरक्षा, र लचिलो सञ्चालन। यो workpieces को विभिन्न उद्योग विशेषताहरु (पातलो / बाक्लो, परिशुद्धता / मोटे, सेनेटरी / मानक) लाई अनुकूलित गर्न सकिन्छ।

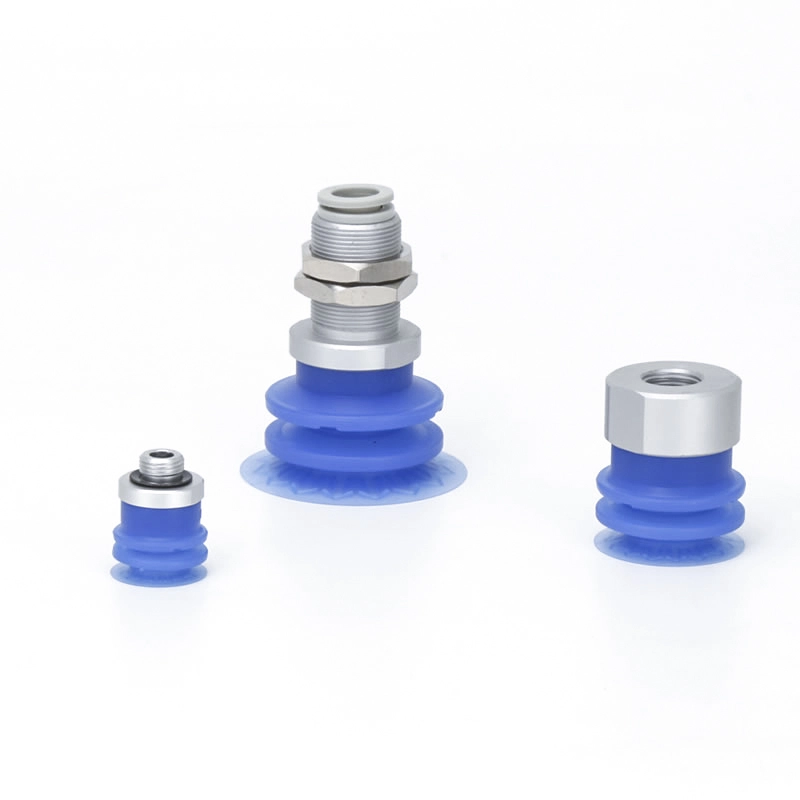

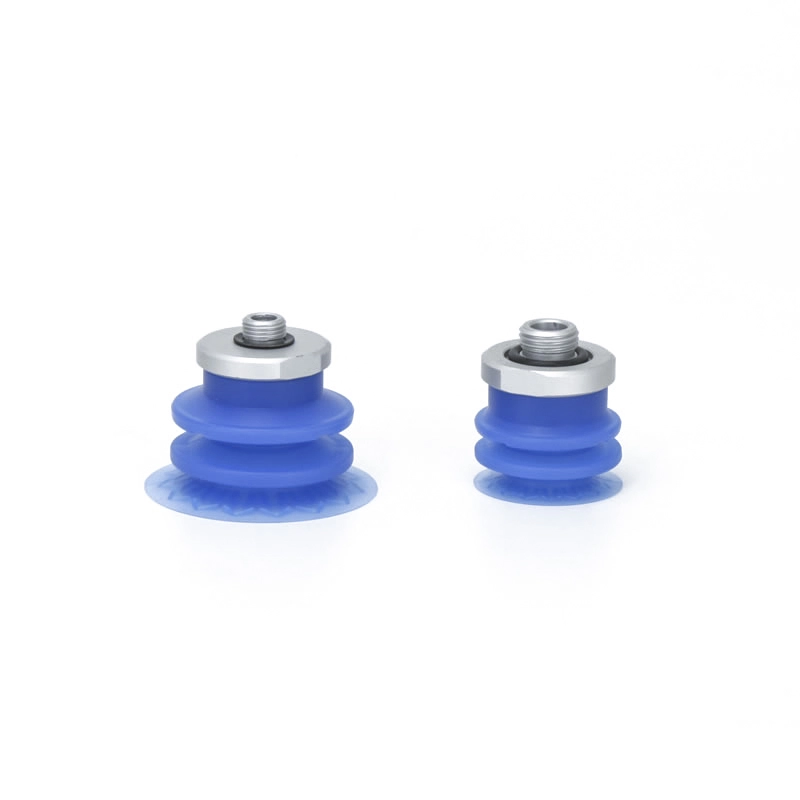

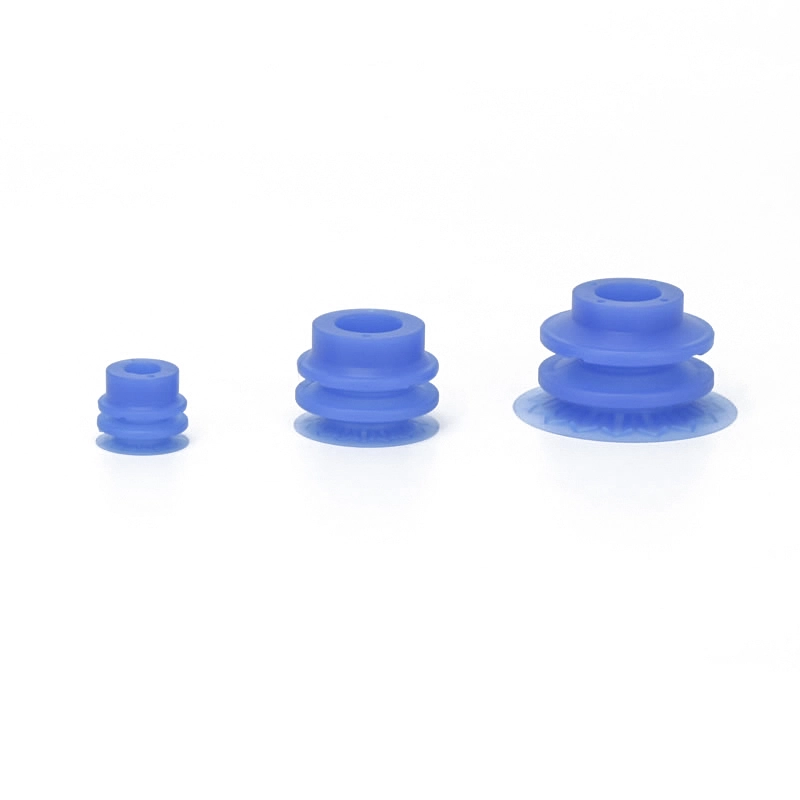

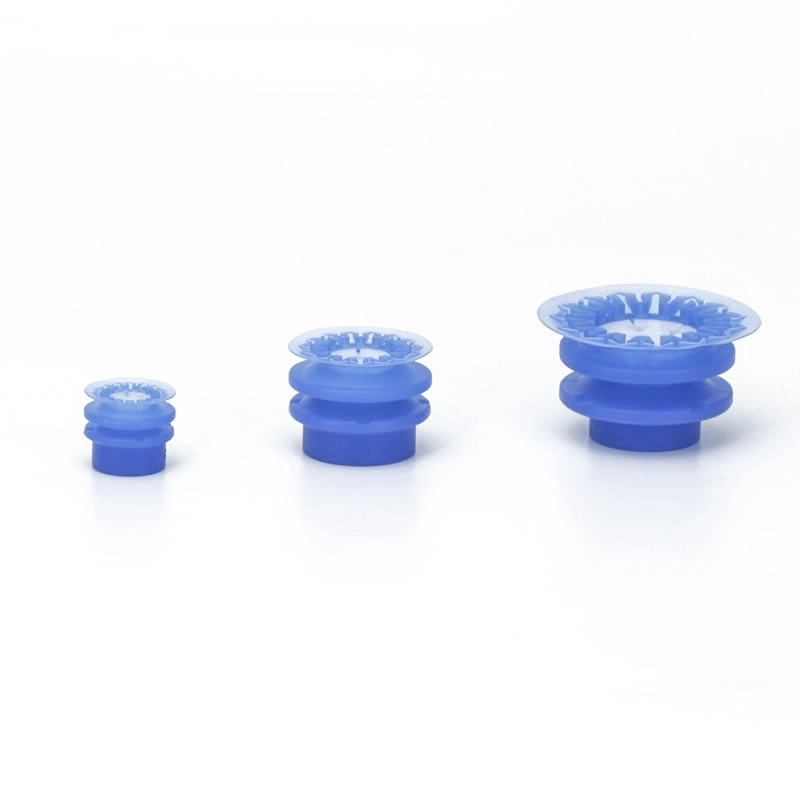

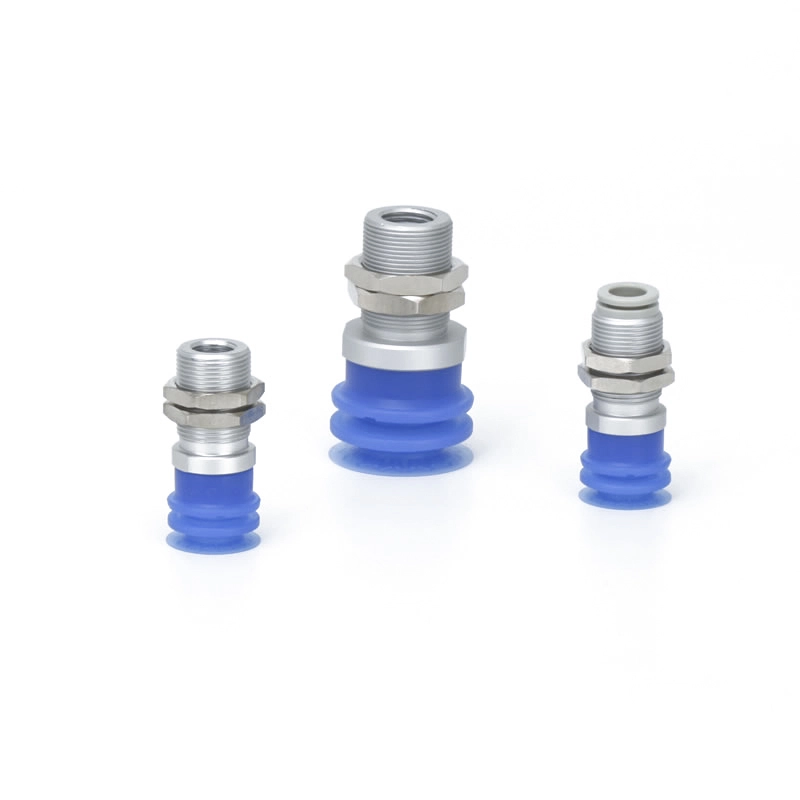

Bellows 2.5-चरण भ्याकुम सक्शन कप ZP3P-JT
Bellows 2.5-चरण भ्याकुम सक्शन कपको लागि ZP3P-JT पातलो, लचिलो, र सजिलै विरूपण योग्य सामग्रीहरूको उच्च-परिशुद्धता ह्यान्डलिङको लागि विशेष छन्। तिनीहरू खाद्य, चिकित्सा, र उपभोक्ता उत्पादनहरूको लागि स्वचालित प्याकेजिङ लाइनहरूमा व्यापक रूपमा लागू हुन्छन्, फिल्म झोला, प्लास्टिक पाना, र नरम प्याकेजिङ्गको स्थिर पकड सक्षम पार्दै। लचिलो सील ओठ र स्वच्छ सिलिकन सामग्रीको साथ, तिनीहरू लगातार आसंजन सुनिश्चित गर्दछ, विरूपण कम गर्दछ, र उच्च-गति स्वचालन वातावरणमा सफा, कुशल सञ्चालन समर्थन गर्दछ।
क्लिक गर्नुहोस् र चयन सुरु गर्नुहोस्
》उत्पादन जानकारी मा फर्कनुहोस्
Bellows 2.5-चरण भ्याकुम सक्शन कप ZP3P-JT
ZP3P श्रृंखला Bellows 2.5-चरण भ्याकुम प्याड इकाई
ZP3P-T शृङ्खला एडाप्टर बेलोज 2.5-चरण भ्याकुम प्याडहरू
विवरण
कसरी अर्डर गर्ने
निर्दिष्टीकरण / सामग्री
अनुप्रयोगहरू
स्रोत
Bellows 2.5-चरण भ्याकुम सक्शन कप ZP3P-JT को मुख्य लाभहरू
इष्टतम अनुकूलन र लचिलोपन:बेलो-प्रकारको संरचना र लचिलो स्कर्ट असमान वा घुमाउरो फिल्म सतहहरूसँग मिल्छ, सुरक्षित पकड सुनिश्चित गर्दै।
उत्कृष्ट डम्पिङ प्रभाव:एकॉर्डियन डिजाइनले उच्च-गति सञ्चालनको समयमा कम्पन अवशोषित गर्दछ, फिल्म विरूपण कम गर्दछ।
उचाइ क्षतिपूर्ति:बहु-चरण तहहरूले चूषणको हानि बिना विभिन्न मोटाईका फिल्महरू ह्यान्डल गर्न अनुमति दिन्छ।
कम क्षति/चिह्न:नरम सिलिकन र विशेष स्कर्टहरूले नाजुक प्याकेजिङलाई सुरक्षित राख्छन्, झुर्रीहरू, आँसु वा चिन्हहरू रोक्न।
बहुमुखी सामग्री ह्यान्डलिंग:खाना, चिकित्सा, र कस्मेटिक प्याकेजिङ फिल्महरू, साथै पातलो प्लास्टिक र इथिलीन पानाहरूका लागि उपयुक्त।
सरलीकृत डिजाइन:एकल-तह वा बहु-तह कन्फिगरेसनहरूले स्वचालित पिक-एन्ड-प्लेस प्रणालीहरूमा सजिलो स्थापना र एकीकरण समर्थन गर्दछ।
FAQ
ZP3P-JT श्रृंखला के को लागि प्रयोग गरिन्छ?
Bellows 2.5-चरण भ्याकुम सक्शन कप ZP3P-JT लचिलो फिल्महरू र पातलो, विकृत सामग्रीहरू ह्यान्डल गर्न प्रयोग गरिन्छ। तिनीहरू खाद्य र चिकित्सा प्याकेजिङ्गमा व्यापक रूपमा लागू हुन्छन्, पेय पदार्थको झोला, पाउडर झोला, र औषधि प्याकेजिङ्ग, साथै रसद क्रमबद्ध र स्वचालित फिल्म प्रशोधन सहित।
त्यहाँ झोला विरूपण कम गर्न विकल्प छ?
हो, लचिलो सीलिंग स्कर्ट र अनुकूलित रिब संरचनाले समान रूपमा दबाब वितरण गर्न मद्दत गर्दछ
ह्यान्डलिङको समयमा झुर्राउने, चुहावट, र विरूपणलाई कम गर्दछ
ZP3P-JT सक्शन कपको मुख्य विशेषताहरू के हुन्?
बेलोज 2.5-स्टेज भ्याकुम सक्शन कप ZP3P-JT ले 2.5-स्टेज बेलो संरचनाको सुविधा दिन्छ, जसले लचिलोपन र झटका-अवशोषित क्षमताहरूको संयोजन प्रदान गर्दछ। यसको स्कर्टले प्रबलित रिब डिजाइन समावेश गर्दछ, प्रभावकारी रूपमा सील प्रदर्शन र स्थिरता दुवै बढाउँछ। फ्ल्याट सक्शन सतहले पातलो फिल्म सामग्रीहरूमा सुरक्षित पकड सुनिश्चित गर्दछ, जबकि एकाईले 4G सम्मको गतिलाई समर्थन गर्दछ, प्रभावकारी रूपमा कम्पन र विकृतिलाई दमन गर्दछ।
के तिनीहरू उच्च-गति अनुप्रयोगहरूको लागि उपयुक्त छन्?
हो, उच्च-गति स्वचालित उत्पादन लाइनहरूको लागि डिजाइन गरिएको
द्रुत प्रवेग/मन्दी अन्तर्गत स्थिर प्रदर्शन (4G सम्म)
छिटो पिक-एन्ड-प्लेस र प्याकेजिङ्ग सञ्चालनहरूको लागि आदर्श

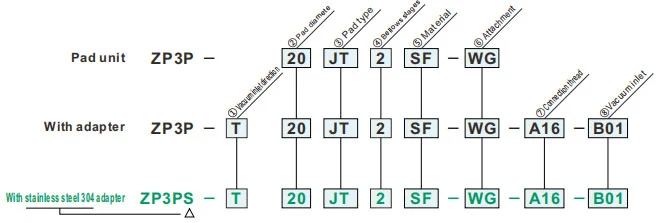

कसरी अर्डर गर्ने
- लचिलो नरम फिल्म प्याकेजिङ्ग संग workpieces को सोखना स्थानान्तरण को लागी
- पातलो फिल्म स्कर्ट र विशेष आकारको रिब
- झुर्रियाँ कम गर्न को लागी फ्लैट संलग्नक
- नीलो रंगको प्याड, दूषित निरीक्षणको क्रममा रंगद्वारा भ्याकुम प्याड छुट्याउन सजिलो
निर्दिष्टीकरणहरू
| सञ्चालन तापमान दायरा | - 30 ~ 90 ℃ | |
| प्याड | सामग्री | सिलिकन रबर |
| रङ | निलो | |
| कठोरता (किनार A: ±5°) | A40/S | |
| संलग्नक | सामग्री | सिंथेटिक राल / स्टेनलेस स्टील |
| रङ | सेतो | |
| ①भ्याकुम इनलेट दिशा | |
| T | ठाडो |
| ②प्याड व्यास (मिमी) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ३२ |
| 40 | ø40 |
| 50 | ø50 |
| ③प्याड प्रकार | |
| JT | बेलो प्रकार |
| ④ तलको चरणहरू | |
| 2 | 2.5-चरण |
| ⑤सामग्री | |
| SF | सिलिकन रबर |
| ⑥संलग्नक | |
| शून्य | संलग्नक बिना |
| W | ठूलो प्वाल संलग्न |
| WF | फ्लैट संलग्नक |
| WM | जाल संलग्नक |
| WG | छिद्रपूर्ण संलग्नक |
| ⑦ जडान थ्रेड | ⑧भ्याकुम इनलेट | प्याड व्यास | |||||
| ø20~ ø25 | ø32~ø50 | ||||||
| - | शून्य | - | पुरुष धागो |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| महिला धागो |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| पुरुष धागो |
A16 | M16 x1.0 | महिला धागो |
B01 | Rc1/8 | ● | - |
| एक स्पर्श फिटिङ |
08 | Rc1/4 | ● | - | |||
| A20 | M20 x1.0 | महिला धागो |
B02 | 8mm | - | ● | |
| एक स्पर्श फिटिङ |
10 | १० मिमी | - | ● | |||
| संलग्नक | W | WF | WM | WG | |
| भाग छवि |
|
|
|
|
|
| विवरण | सक्शन प्रवाह दर सुनिश्चित गर्न विस्तारित प्वाल आकार भ्याकुम ब्लोअर पम्पहरूसँग उपयुक्त |
झुर्रियाँ कम गर्न को लागी थोरै विकृति भएको पातलो वर्कपीसका लागि सक्शन पोर्टलाई वर्कपीस सक्शन दबाउनको लागि समतल सतहले बन्द गरिएको छ। स्कर्टको आन्दोलनलाई सीमित गर्दछ र workpiece को क्षति कम गर्दछ |
पाइपिङमा विदेशी पदार्थको घुसपैठलाई रोक्छ क्लोजिङ जाँच गर्न सजिलो र सफा गर्न सजिलो घटाइएको सक्शन फिल्टर तत्व प्रतिस्थापन आवृत्ति | - | |
| भाग नम्बर | ø20 | ZP3PW-20JT2 | ZP3PWF-20JT2 | ZP3PWM-20JT2 | ZP3PWG-20JT2 |
| ø25 | ZP3PW-25JT2 | ZP3PWF-25JT2 | ZP3PWM-25JT2 | ZP3PWG-25JT2 | |
| ३२ | ZP3PW-32JT2 | ZP3PWF-32JT2 | ZP3PWM-32JT2 | ZP3PWG-32JT2 | |
| ø40 | ZP3PW-40JT2 | ZP3PWF-40JT2 | ZP3PWM-40JT2 | ZP3PWG-40JT2 | |
| ø50 | ZP3PW-50JT2 | ZP3PWF-50JT2 | ZP3PWM-50JT2 | ZP3PWG-50JT2 | |
प्याड सामग्री र विशेषताहरू
⚪:थोरै वा कुनै प्रभाव छैन △:सर्तहरूको आधारमा प्रयोग गर्न सकिन्छ X:उपयुक्त छैन
|
सामग्री
विशेषताहरू
|
प्रतीक | ड्युरोमिटर HS (±5°) |
रङ को रबर |
सञ्चालन तापमान दायरा (°C) |
तेल प्रतिरोध पेट्रोल |
तेल प्रतिरोध बेन्जोल |
आधार प्रतिरोध |
एसिड प्रतिरोध |
मौसम योग्यता | ओजोन प्रतिरोध |
घर्षण प्रतिरोध |
वाटरप्रूफ | विलायक प्रतिरोध (बेन्जिन, टोल्युनि) |
आवेदन |
| NBR | N | 50 | कालो | ० ~ १२० | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | सामान्य कामको स्थानान्तरण, नालीदार बोर्ड, भेनियर प्लेट, फलामको प्लेट र अन्य |
| सिलिकन रबर | S | ४५ ~ ५० | सेतो | -३० ~ २०० | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकन्डक्टर, डाइ-कास्टिङबाट हटाउँदै, पातलो काम, फूड प्रोसेसर |
| Urethane रबर | U | ५० ~ ६० | ब्राउन | ० ~ ६० | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | नालीदार बोर्ड, फलामको प्लेट, लिबास प्लेट |
| FKM | F | 60 | कालो | ० ~ २५० | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | रासायनिक काम |
| प्रवाहकीय NBR | GN | ५० ~ ६५ | ० ~ १०० | △ | X | △ | X | △ | X | △ | △ | X | अर्धचालकको सामान्य कार्य (स्थिर विद्युत प्रतिरोध) | |
| प्रवाहकीय सिलिकॉन रब | GS | ५० ~ ६० | -१० ~ २०० | X | X | △ | X | ⚪ | ⚪ | X | △ | X | अर्धचालक (स्थिर विद्युत) |
माथिको तालिकाले विषय रबर सामग्रीको सामान्य विशेषताहरू मात्र समावेश गर्दछ। निलो प्रतीक अनुकूलित मोडेल हो।
विभिन्न औद्योगिक क्षेत्रहरूमा वायमेटिक कम्पोनेन्टहरू (भ्याकुम सक्शन कप) को आवेदन रूपरेखा
I. मूल शक्तिहरू
II। उद्योग द्वारा आवेदन को निकासी
A. चिकित्सा र चिकित्सा उद्योग
A.1: मुख्य आवश्यकताहरू:सफा र प्रदूषण-मुक्त (FDA/GMP अनुरूप), कोमल र गैर-हानिकारक, र क्रस-प्रदूषण रोकथाम
A.2 मुख्य परिदृश्यहरू:
1. औषधि प्याकेजिङ: औषधिको बोतल / औषधि प्लेट / इन्फ्यूजन झोला पिकअप (खाना ग्रेड सिलिकॉन सक्शन कप, कुनै कण बहाव छैन)
२. मेडिकल उपकरण असेंबली: सर्जिकल उपकरणहरू/मेडिकल क्याथेटरहरू/प्रोस्थेसिस ह्यान्डलिंगका टुक्राहरू (समायोज्य नकारात्मक दबाब, विरूपण संरक्षण)
3. जैविक प्रयोगशाला: पेट्री डिश/सेन्ट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड स्थानान्तरण (रासायनिक प्रतिरोधी, बाँझ संगत)
B. इलेक्ट्रोनिक्स र अर्धचालक उद्योग
B.1 मुख्य आवश्यकताहरू:विरोधी स्थिर (10⁶-10¹¹Ω), सटीक स्थिति (त्रुटि ≤0.01mm), स्क्र्याच प्रतिरोध
B.2 मुख्य परिदृश्यहरू:
1. चिप/सेमिकन्डक्टर: वेफर ह्यान्डलिङ, चिप प्याकेजिङ (छिद्रो सिरेमिक/एन्टी-स्टेटिक सिलिकॉन सक्शन कप, फुट्नबाट बच्न एकसमान नकारात्मक दबाब)
2. PCB/कम्पोनेन्टहरू: लचिलो PCB, माइक्रो कम्पोनेन्टहरू (0402 प्रतिरोधकहरू) सतह-माउन्ट गरिएको (पातलो सिलिकन/जेल/माइक्रो सक्सन कपहरू चर्को हुनबाट रोक्नको लागि)
3. डिस्प्ले: LCD/OLED प्यानल, टच ग्लास ग्राब (उच्च पारदर्शी सामग्री, कुनै दाग र स्क्र्याच छैन)
C. अटोमोबाइल र अटो पार्ट्स उद्योग
C.1 मुख्य आवश्यकताहरू:ठूलो सक्शन (एकल सक्शन डिस्क ≥500N), बहु-विशिष्टीकरण अनुकूलन (धातु/प्लास्टिक/ग्लास), गैर-स्लिप
C.2 मुख्य परिदृश्यहरू:
4. शरीर निर्माण: स्टिल प्लेट / ढोका फ्रेम ह्यान्डलिंग वेल्डिंग (ठूलो व्यास रबर / बहु-सक्शन कप एरे, एन्टी-स्लिप बनावट)
5. ग्लास / भित्री: विन्डस्क्रिन स्थापना, छालाको सिट सतह स्थानान्तरण (तापमान प्रतिरोधी सिलिकन / स्पन्ज सक्शन कप, विरूपण संरक्षण)
6. भागहरू: इन्जिन सिलिन्डर बडी / गियरबक्स हाउसिङ ग्र्याब (भ्याकुम + मेकानिकल लक, एन्टि-फल)
D. खाद्य र प्याकेजिङ उद्योग
D.1 मुख्य आवश्यकताहरू:खाद्य ग्रेड सामग्री (FDA प्रमाणित), सफा गर्न सजिलो, क्रस प्रतिरोधी
D.2 मुख्य परिदृश्यहरू:
1. खाना ह्यान्डलिङ: बेक्ड सामान / ताजा मासु / फल क्रमबद्ध (कम सक्शन स्पन्ज सक्शन कप, गन्धरहित र धुन सजिलो)
2. प्याकेजिङ स्वचालन: प्याकेजिङ झोला खोल्ने, बाँझ कार्टन मोल्डिङ (स्थिर उन्मूलन / बहु-बिन्दु सक्शन, पातलो / कडा प्याकेजिङको लागि उपयुक्त)
E. रसद र भण्डारण उद्योग
E.1 मुख्य आवश्यकताहरू:कुशल अनुकूलन (सामानको बहु विनिर्देश), स्थिर दबाव, विरोधी पतन
E.2 प्रमुख परिदृश्यहरू:
1. कार्टन ह्यान्डलिंग: ई-वाणिज्य दफ़्ती क्रमबद्ध (समायोज्य सक्शन एरे, भ्याकुम दबाव)
2. प्लेट/रोल: काठ बोर्ड/प्लास्टिक फिल्म रोल स्थानान्तरण (लामो स्ट्रिप/कुण्डाकार सक्शन कप, अफसेट रोक्न एकसमान सोखन)
F. नयाँ ऊर्जा र विशेष उद्योगहरू
F.1 नयाँ ऊर्जा (लिथियम ब्याट्री/पीवी):
1. लिथियम ब्याट्री प्लेट (एन्टि-स्टेटिक पोरस सक्शन कप, एन्टी-डस्ट), फोटोभोल्टिक गिलास (ठूलो सक्शन सिलिकॉन सक्शन कप, कुनै स्क्र्याच छैन)
F.2 मुद्रण र कागज
1. कागज/मुद्रित पदार्थ क्याप्चर (शोषक कागज सामग्री, च्यात्न र मसी प्रदूषण रोक्नको लागि हल्का नकारात्मक दबाब)
III। कोर अनुकूलन तर्कको सारांश
| Workpiece विशेषताहरु | पिपेट अनुकूलन कार्यक्रम | उद्योग परिदृश्यहरू अनुरूप |
| पातलो / नाजुक / सटीक | सिलिकन/सिरेमिक सामग्री, माइक्रो नकारात्मक दबाव, माइक्रो सक्शन नोजल | इलेक्ट्रोनिक अर्धचालक, औषधि |
| भारी वस्तुहरू / ठूलो आकार | रबर सामग्री, ठूलो व्यास सक्शन कप, बहु-सक्शन कप एरे | अटोमोबाइल, रसद प्यानल |
| स्वास्थ्य/प्रदूषण रोकथाम | खाना/चिकित्सा ग्रेड सिलिकॉन, संरचना सफा गर्न सजिलो | औषधि, खाना |
| नरम / अनियमित सतहहरू | स्पन्ज सामग्री, विरूप्य चूषण कप | कार भित्री, खाना |
| एन्टिस्टेटिक आवश्यकताहरू | Antistatic सिलिकॉन, आयन हावा सहयोगी | इलेक्ट्रोनिक अर्धचालक |
स्थापना म्यानुअल
PDF डाउनलोड
चेतावनी + सावधानी (प्रयोग गर्नु अघि पढ्नुहोस्)
PDF डाउनलोड
