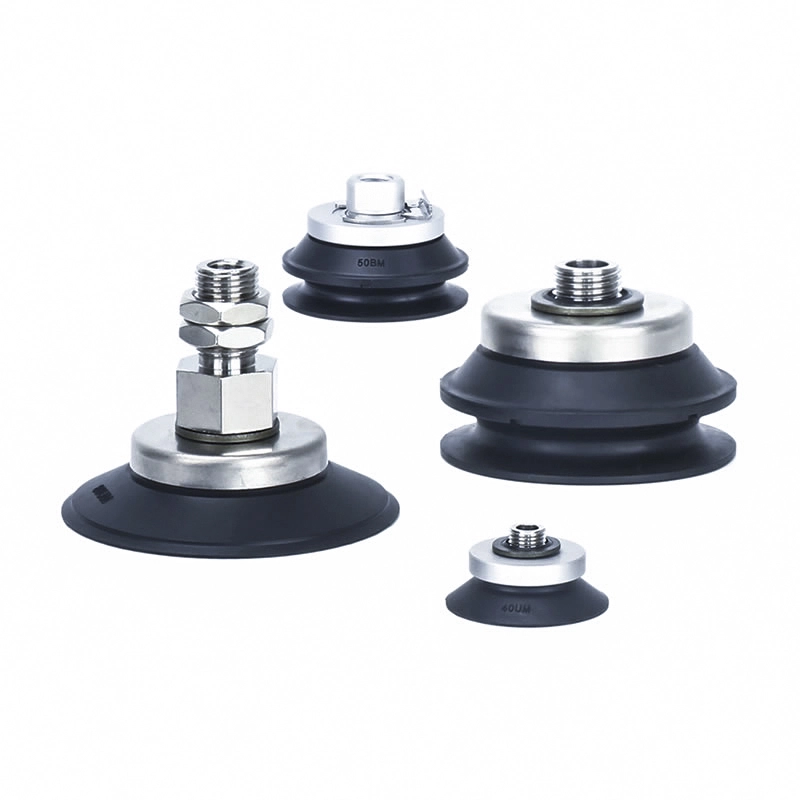

उच्च कठोरता भ्याकुम सक्शन कप ZP3E
उच्च कठोरता भ्याकुम सक्शन कप ZP3E ठूला वा छिद्रपूर्ण वर्कपीसहरूको भारी-लोड ह्यान्डलिंगको लागि डिजाइन गरिएको हो। एक ग्रुभ गरिएको सीलिंग सतह र एकॉर्डियन संरचनाको विशेषता, तिनीहरू असमान सतहहरूमा बलियो आसंजन सुनिश्चित गर्दछ। गिलास, धातु पानाहरू, र प्याकेजिङका लागि आदर्श, तिनीहरूले स्थिर पकड, गैर-चिन्ह ह्यान्डलिंग, र उच्च-प्रवाह स्वचालन प्रणालीहरूमा विश्वसनीय प्रदर्शन प्रदान गर्छन्। यो इलेक्ट्रोनिक्स निर्माण, अटोमोटिभ असेंबली, र रसद क्रमबद्ध सहित उद्योगहरूमा उत्पादन लाइनहरूमा व्यापक रूपमा प्रयोग गरिन्छ।
क्लिक गर्नुहोस् र चयन सुरु गर्नुहोस्
》उत्पादन जानकारी मा फर्कनुहोस्
उच्च कठोरता भ्याकुम सक्शन कप ZP3E

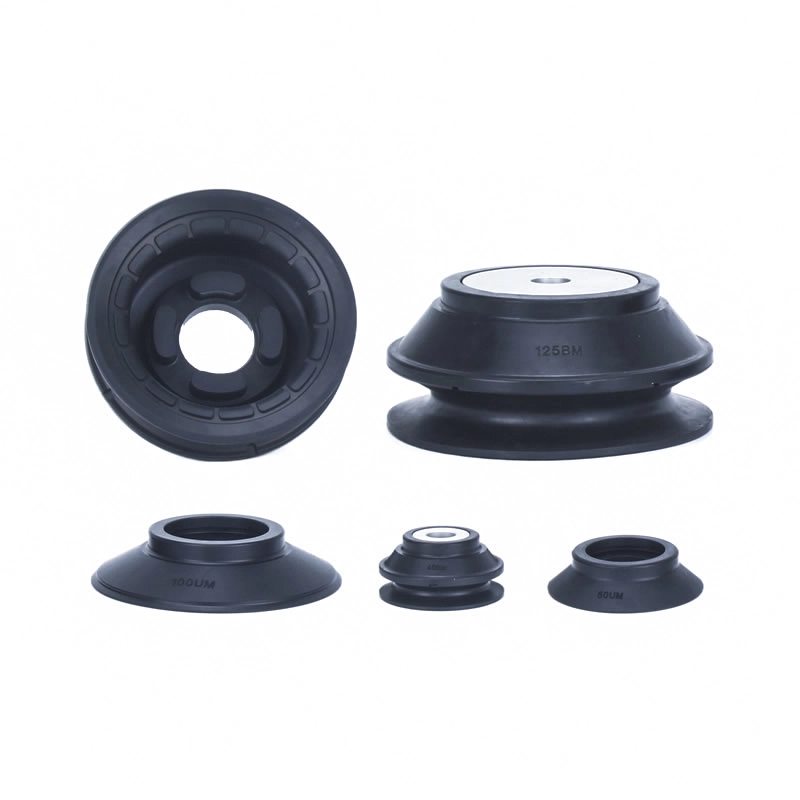

ZP3E श्रृंखला उच्च कठोरता भ्याकुम प्याड एकाई

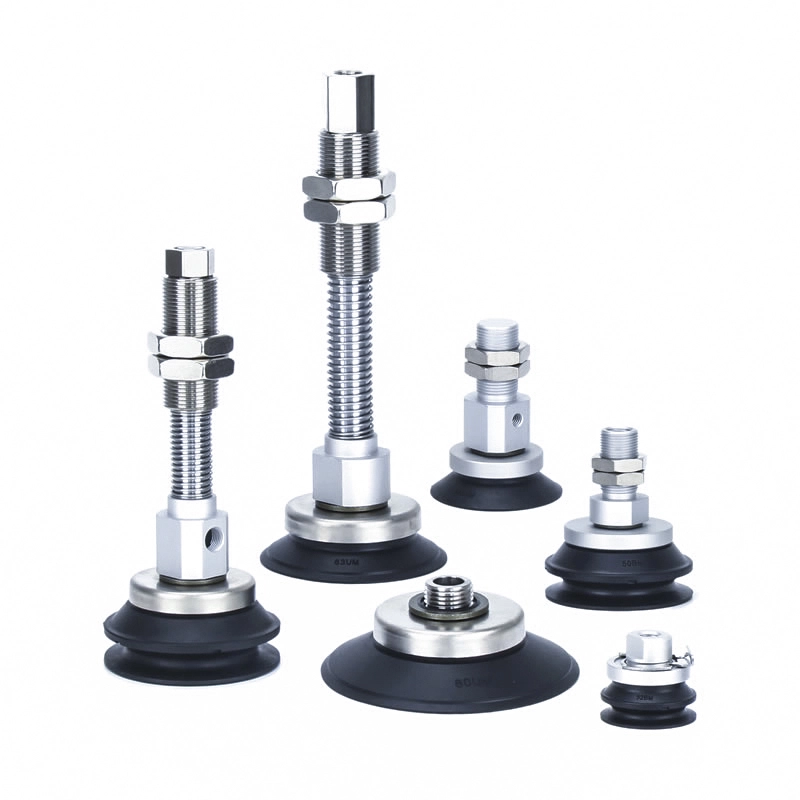

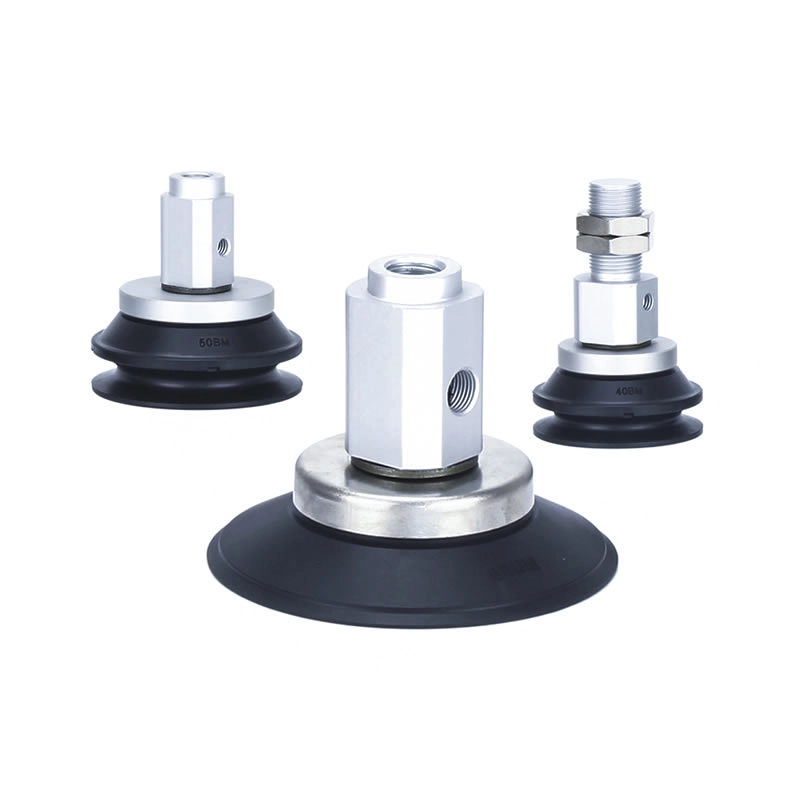

एडेप्टर उच्च कठोरता भ्याकुम प्याडको साथ ZP3E-T श्रृंखला

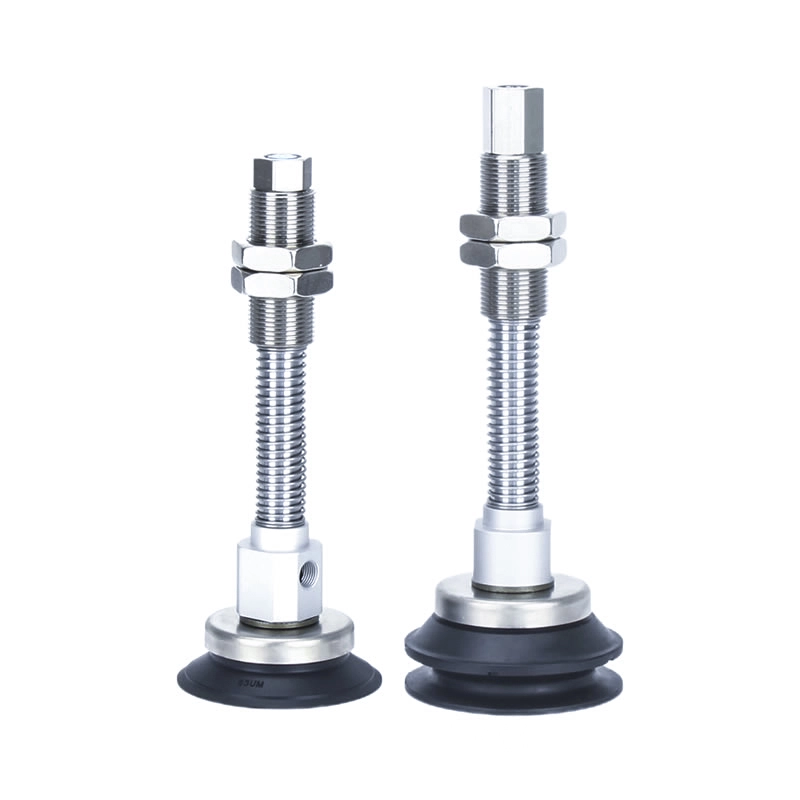

ZP3E-T श्रृंखला बफर उच्च कठोरता भ्याकुम प्याड संग
ZP3E-Y श्रृंखला एडाप्टर उच्च कठोरता भ्याकुम प्याडको साथ
ZP3E-Y श्रृंखला बफर उच्च कठोरता भ्याकुम प्याड संग
विवरण
कसरी अर्डर गर्ने
निर्दिष्टीकरण / सामग्री
अनुप्रयोगहरू
स्रोत
उच्च कठोरता भ्याकुम सक्शन कप ZP3E औद्योगिक-ग्रेड भ्याकुम कपहरू भारी-लोड, ठूलो-क्षेत्र वर्कपीस ह्यान्डलिंगको लागि डिजाइन गरिएको हो। तिनीहरू असमान वा थोरै पारगम्य सतहहरूमा पनि बलियो आसंजन, उच्च वायु टाइटनेस, र स्थिर पकड आवश्यक पर्ने अनुप्रयोगहरूको लागि उपयुक्त छन्।
मुख्य विशेषताहरु
भारी शुल्क ह्यान्डलिङ क्षमता
उच्च कठोरता भ्याकुम सक्शन कप ZP3E विशेष गरी ठूला र भारी वर्कपीसहरू, जस्तै कार्डबोर्ड, गिलास प्यानल र धातु पानाहरूको लागि डिजाइन गरिएको हो।
व्यास दायरा:32 मिमी देखि 125 मिमी
एकल-तह र डबल-तह कन्फिगरेसनहरूमा उपलब्ध छ
परिष्कृत सील प्रदर्शन
Grooved सक्शन सतहले ग्रिप स्थिरता सुधार गर्दछ र वैक्यूम कायम राख्छ
एकॉर्डियन आकारको सील संरचना झुकाव वा असमान सतहहरूमा अनुकूल हुन्छ
घुमाउरो वा अनियमित workpieces को लागि पनि भरपर्दो आसंजन सुनिश्चित गर्दछ
छिद्रपूर्ण सामग्रीको लागि अनुकूलित
गत्ता, पेपरबोर्ड, र अन्य पारगम्य सामग्रीहरूको लागि उपयुक्त
उच्च प्रवाह भ्याकुम प्रणाली संग प्रभावकारी काम गर्दछ
हल्का हावा चुहावटको बावजुद लगातार चूषण कायम राख्छ
लचिलो स्थापना
बिभिन्न स्वचालन सेटअपहरूको लागि बहु माउन्टिंग विकल्पहरू
रोबोटिक हतियारहरू र स्वचालित उत्पादन लाइनहरूसँग उपयुक्त
अनुप्रयोगहरू
औद्योगिक स्वचालन उपकरण
पेपर बक्स बनाउने मेसिनहरू:यातायात र स्थिति गत्ता पानाहरू
प्याकेजिङ सिस्टम:भारी कार्टन र सामग्रीहरू स्ट्याक र सार्नुहोस्
रोबोट स्वचालन:स्थिर पकड र विधानसभा लाइनहरूमा छिटो रिलीज
Workpiece ह्यान्डलिंग
ग्लास प्रशोधन:चिल्लो, भारी गिलास प्यानलहरूको गैर-चिन्ह ह्यान्डलिंग
धातु र प्लास्टिक पाना:स्टिल प्लेटहरू, एल्युमिनियम पानाहरू, र बाक्लो प्लास्टिक बोर्डहरू
रसद र भण्डारण:भारी उत्पादनहरूको स्वचालित स्ट्याकिंग
प्रदर्शन लाभहरू
उच्च-कठोरता संरचनाले भारी-लोड ह्यान्डलिंगको समयमा स्थिरता सुनिश्चित गर्दछ।
नन-मार्किङ डिजाइनले संवेदनशील सतहहरू-जस्तै गिलासलाई क्षतिबाट जोगाउँछ।
बलियो भ्याकुम रिटेन्सन क्षमताले माग वातावरणमा भरपर्दो सञ्चालन सुनिश्चित गर्दछ।
उच्च कठोरता भ्याकुम सक्शन कप ZP3E इलेक्ट्रोनिक्स, मोटर वाहन, रसद, र निर्माण उद्योगहरूमा प्रयोगको लागि उपयुक्त छ।
किन चीन-निर्मित ZP3E भ्याकुम कपहरू छनौट गर्नुहोस्
विश्वसनीय प्रदर्शन संग लागत प्रभावी उत्पादन
उच्च गुणस्तरको सिलिकन र उन्नत भ्याकुम सील प्रयोग गरेर परिपक्व प्रविधि
विभिन्न औद्योगिक आवश्यकताहरू पूरा गर्न फराकिलो उत्पादन दायरा
स्थिर आपूर्ति श्रृंखला छिटो र लगातार डेलिभरी सुनिश्चित गर्दै

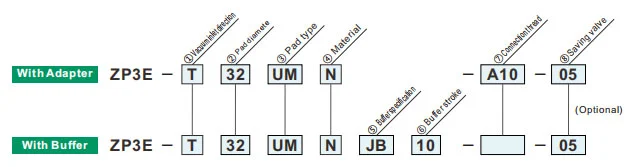

कसरी अर्डर गर्ने
| ②प्याड व्यास(मिमी) | |
| 32 | ३२ |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③प्याड प्रकार | |
| UM | नाली संग समतल प्रकार |
| BM | बेलोहरू रिब र नालीको साथ टाइप गर्नुहोस् |
| ④सामग्री | |
| N | NBR |
| S | सिलिकन रबर |
| U | Urethane रबर |
| F | FKM |
| GN | प्रवाहकीय NBR |
| GS | प्रवाहकीय सिलिकॉन रबर |
हरियो प्रतीक अनुकूलित मोडेल हो।
| ⑧प्लेट | |
| शून्य | प्लेट बिना |
| P | प्लेट संग |
|
मोडेल
②प्याड व्यास (मिमी)
|
ग्रूभ (UM) सहितको समतल प्रकार | रिब्स र ग्रूभ (BM) सहित बेलो टाइप | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ①भ्याकुम इनलेट दिशा | |
| T | ठाडो |
| Y | पार्श्व |
| ②प्याड व्यास(मिमी) | |
| 32 | ३२ |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③प्याड प्रकार | |
| UM | नाली संग समतल प्रकार |
| BM | बेलोहरू रिब र नालीको साथ टाइप गर्नुहोस् |
| ④सामग्री | |
| N | NBR |
| S | सिलिकन रबर |
| U | Urethane रबर |
| F | FKM |
| GN | प्रवाहकीय NBR |
| GS | प्रवाहकीय सिलिकॉन रबर |
हरियो प्रतीक अनुकूलित मोडेल हो।
| ⑦भ्याकुम इनलेट | ZP3E-T / ठाडो | ZP3E-Y / पार्श्व | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| पुरुष थ्रेड | A10 | M10 x1 | ● | — | — | — |
| AG1 | G1/8 | ● | — | — | — | |
| A16 | M16 x1.5 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16 x1.5 | — | ● | — | ● | |
| महिला थ्रेड | B8 | M8 x1.25 | ● | — | ● | — |
| B10 | M10 x1.5 | ● | — | — | — | |
| B12 | M12 x1.75 | — | ● | — | ● | |
| B18 | M18 x1.5 | — | ● | — | — | |
| ⑤बफर विशिष्टता | |
| जेबी | घुमाउँदै (ब्रास, बुशिङ सहित) |
| जेएफ | घुमाउरो (स्टील, बुशिङ सहित) |
| KB | गैर घुमाउने (ब्रास, बुशिङ सहित) |
| ⑦भ्याकुम इनलेट | A14 | शून्य | A18 | शून्य | |
| M14x1 | M18x1.5 | M18x1.5 | M22x1.5 | ||
| ⑥बफर स्ट्रोक | ø32~ø50 | ø32~ø50 | ø63~ø80 | ø63~ø125 | |
| 10 | १० मिमी | ● | ● | ● | ● |
| 20 | 20mm | ● | — | — | — |
| 25 | २५ मिमी | — | ● | ● | ● |
| 30 | ३० मिमी | ● | ● | ● | ● |
| 50 | ५० मिमी | — | ● | ● | ● |
| 75 | ७५ मिमी | — | ● | ● | ● |
| 100 | 100mm | — | — | — | ● |
| ⑧बचत भल्भ निश्चित छिद्र | |||
| आकार (मिमी) |
प्याड व्यास | ||
| ø32~ø50 | ø63~ø125 | ||
| 05 | ø0.5 | ● | — |
| 07 | ø0.7 | ● | — |
| 10 | ø1.0 | ● | — |
| 01 | सन्दर्भ SVKS |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
वसन्त प्रतिक्रियाशील बल
| जडान थ्रेड | टाइटिङ टर्क ±5% [N·m] | बफर स्ट्रोक (मिमी) | वसन्त प्रतिक्रियाशील बल [N] | ||
| ब्रास, बुशिङ सहित (JB/KB) | स्टिल, बुशिङ सहित (JF) | ० स्ट्रोकमा | पूर्ण स्ट्रोक मा | ||
| M14x1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| M18x1.5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| ५०,७५ | 6.9 | 11.8 | |||
| M22x1.5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| ५०,७५,१०० | 15 | ||||
प्याड सामग्री र विशेषताहरू
⚪:थोरै वा कुनै प्रभाव छैन △:सर्तहरूको आधारमा प्रयोग गर्न सकिन्छ X:उपयुक्त छैन
|
सामग्री
विशेषताहरू
|
प्रतीक | ड्युरोमिटर HS (±5°) |
रङ को रबर |
सञ्चालन तापमान दायरा (°C) |
तेल प्रतिरोध पेट्रोल |
तेल प्रतिरोध बेन्जोल |
आधार प्रतिरोध |
एसिड प्रतिरोध |
मौसम योग्यता | ओजोन प्रतिरोध |
घर्षण प्रतिरोध |
वाटरप्रूफ | विलायक प्रतिरोध (बेन्जिन, टोल्युनि) |
आवेदन |
| NBR | N | 50 | कालो | ० ~ १२० | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | सामान्य कामको स्थानान्तरण, नालीदार बोर्ड, भेनियर प्लेट, फलामको प्लेट र अन्य |
| सिलिकन रबर | S | ४५ ~ ५० | सेतो | -३० ~ २०० | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकन्डक्टर, डाइ-कास्टिङबाट हटाउँदै, पातलो काम, फूड प्रोसेसर |
| Urethane रबर | U | ५० ~ ६० | ब्राउन | ० ~ ६० | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | नालीदार बोर्ड, फलामको प्लेट, लिबास प्लेट |
| FKM | F | 60 | कालो | ० ~ २५० | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | रासायनिक काम |
| प्रवाहकीय NBR | GN | ५० ~ ६५ | ० ~ १०० | △ | X | △ | X | △ | X | △ | △ | X | अर्धचालकको सामान्य कार्य (स्थिर विद्युत प्रतिरोध) | |
| प्रवाहकीय सिलिकॉन रब | GS | ५० ~ ६० | -१० ~ २०० | X | X | △ | X | ⚪ | ⚪ | X | △ | X | अर्धचालक (स्थिर विद्युत) |
माथिको तालिकाले विषय रबर सामग्रीको सामान्य विशेषताहरू मात्र समावेश गर्दछ। निलो प्रतीक अनुकूलित मोडेल हो।
विभिन्न औद्योगिक क्षेत्रहरूमा वायमेटिक कम्पोनेन्टहरू (भ्याकुम सक्शन कप) को आवेदन रूपरेखा
I. मूल शक्तिहरू
II। उद्योग द्वारा आवेदन को निकासी
A. चिकित्सा र चिकित्सा उद्योग
A.1: मुख्य आवश्यकताहरू:सफा र प्रदूषण-मुक्त (FDA/GMP अनुरूप), कोमल र गैर-हानिकारक, र क्रस-प्रदूषण रोकथाम
A.2 मुख्य परिदृश्यहरू:
1. औषधि प्याकेजिङ: औषधिको बोतल / औषधि प्लेट / इन्फ्यूजन झोला पिकअप (खाना ग्रेड सिलिकॉन सक्शन कप, कुनै कण बहाव छैन)
२. मेडिकल उपकरण असेंबली: सर्जिकल उपकरणहरू/मेडिकल क्याथेटरहरू/प्रोस्थेसिस ह्यान्डलिंगका टुक्राहरू (समायोज्य नकारात्मक दबाब, विरूपण संरक्षण)
3. जैविक प्रयोगशाला: पेट्री डिश/सेन्ट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड स्थानान्तरण (रासायनिक प्रतिरोधी, बाँझ संगत)
B. इलेक्ट्रोनिक्स र अर्धचालक उद्योग
B.1 मुख्य आवश्यकताहरू:विरोधी स्थिर (10⁶-10¹¹Ω), सटीक स्थिति (त्रुटि ≤0.01mm), स्क्र्याच प्रतिरोध
B.2 मुख्य परिदृश्यहरू:
1. चिप/सेमिकन्डक्टर: वेफर ह्यान्डलिङ, चिप प्याकेजिङ (छिद्रो सिरेमिक/एन्टी-स्टेटिक सिलिकॉन सक्शन कप, फुट्नबाट बच्न एकसमान नकारात्मक दबाब)
2. PCB/कम्पोनेन्टहरू: लचिलो PCB, माइक्रो कम्पोनेन्टहरू (0402 प्रतिरोधकहरू) सतह-माउन्ट गरिएको (पातलो सिलिकन/जेल/माइक्रो सक्सन कपहरू चर्को हुनबाट रोक्नको लागि)
3. डिस्प्ले: LCD/OLED प्यानल, टच ग्लास ग्राब (उच्च पारदर्शी सामग्री, कुनै दाग र स्क्र्याच छैन)
C. अटोमोबाइल र अटो पार्ट्स उद्योग
C.1 मुख्य आवश्यकताहरू:ठूलो सक्शन (एकल सक्शन डिस्क ≥500N), बहु-विशिष्टीकरण अनुकूलन (धातु/प्लास्टिक/ग्लास), गैर-स्लिप
C.2 मुख्य परिदृश्यहरू:
4. शरीर निर्माण: स्टिल प्लेट / ढोका फ्रेम ह्यान्डलिंग वेल्डिंग (ठूलो व्यास रबर / बहु-सक्शन कप एरे, एन्टी-स्लिप बनावट)
5. ग्लास / भित्री: विन्डस्क्रिन स्थापना, छालाको सिट सतह स्थानान्तरण (तापमान प्रतिरोधी सिलिकन / स्पन्ज सक्शन कप, विरूपण संरक्षण)
6. भागहरू: इन्जिन सिलिन्डर बडी / गियरबक्स हाउसिङ ग्र्याब (भ्याकुम + मेकानिकल लक, एन्टि-फल)
D. खाद्य र प्याकेजिङ उद्योग
D.1 मुख्य आवश्यकताहरू:खाद्य ग्रेड सामग्री (FDA प्रमाणित), सफा गर्न सजिलो, क्रस प्रतिरोधी
D.2 मुख्य परिदृश्यहरू:
1. खाना ह्यान्डलिङ: बेक्ड सामान / ताजा मासु / फल क्रमबद्ध (कम सक्शन स्पन्ज सक्शन कप, गन्धरहित र धुन सजिलो)
2. प्याकेजिङ स्वचालन: प्याकेजिङ झोला खोल्ने, बाँझ कार्टन मोल्डिङ (स्थिर उन्मूलन / बहु-बिन्दु सक्शन, पातलो / कडा प्याकेजिङको लागि उपयुक्त)
E. रसद र भण्डारण उद्योग
E.1 मुख्य आवश्यकताहरू:कुशल अनुकूलन (सामानको बहु विनिर्देश), स्थिर दबाव, विरोधी पतन
E.2 प्रमुख परिदृश्यहरू:
1. कार्टन ह्यान्डलिंग: ई-वाणिज्य दफ़्ती क्रमबद्ध (समायोज्य सक्शन एरे, भ्याकुम दबाव)
2. प्लेट/रोल: काठ बोर्ड/प्लास्टिक फिल्म रोल स्थानान्तरण (लामो स्ट्रिप/कुण्डाकार सक्शन कप, अफसेट रोक्न एकसमान सोखन)
F. नयाँ ऊर्जा र विशेष उद्योगहरू
F.1 नयाँ ऊर्जा (लिथियम ब्याट्री/पीवी):
1. लिथियम ब्याट्री प्लेट (एन्टि-स्टेटिक पोरस सक्शन कप, एन्टी-डस्ट), फोटोभोल्टिक गिलास (ठूलो सक्शन सिलिकॉन सक्शन कप, कुनै स्क्र्याच छैन)
F.2 मुद्रण र कागज
1. कागज/मुद्रित पदार्थ क्याप्चर (शोषक कागज सामग्री, च्यात्न र मसी प्रदूषण रोक्नको लागि हल्का नकारात्मक दबाब)
III। कोर अनुकूलन तर्कको सारांश
| Workpiece विशेषताहरु | पिपेट अनुकूलन कार्यक्रम | उद्योग परिदृश्यहरू अनुरूप |
| पातलो / नाजुक / सटीक | सिलिकन/सिरेमिक सामग्री, माइक्रो नकारात्मक दबाव, माइक्रो सक्शन नोजल | इलेक्ट्रोनिक अर्धचालक, औषधि |
| भारी वस्तुहरू / ठूलो आकार | रबर सामग्री, ठूलो व्यास सक्शन कप, बहु-सक्शन कप एरे | अटोमोबाइल, रसद प्यानल |
| स्वास्थ्य/प्रदूषण रोकथाम | खाना/चिकित्सा ग्रेड सिलिकॉन, संरचना सफा गर्न सजिलो | औषधि, खाना |
| नरम / अनियमित सतहहरू | स्पन्ज सामग्री, विरूप्य चूषण कप | कार भित्री, खाना |
| एन्टिस्टेटिक आवश्यकताहरू | Antistatic सिलिकॉन, आयन हावा सहयोगी | इलेक्ट्रोनिक अर्धचालक |
