भ्याकुम सक्शन चार मुख्य फाइदाहरू सहित औद्योगिक स्वचालनमा "लचिलो ग्रासिङ" को लागि मुख्य समाधान हो: गैर-हानिकारक ग्रासिङ, बहु-सामग्री/अनियमित वर्कपीसहरूमा अनुकूलनता, सफा र वातावरणीय सुरक्षा, र लचिलो सञ्चालन। यो workpieces को विभिन्न उद्योग विशेषताहरु (पातलो / बाक्लो, परिशुद्धता / मोटे, सेनेटरी / मानक) लाई अनुकूलित गर्न सकिन्छ।
बेलो 5.5-चरण भ्याकुम सक्शन कप ZP3P-JT
हामी तपाईंलाई हाम्रो कारखानाको Bellows 5.5-चरण भ्याकुम सक्शन कप ZP3P-JT बाट छनोट गर्न आमन्त्रित गर्दछौं, 20mm, 25mm, 32mm, 40mm, र 50mm सहित व्यासको दायरामा उपलब्ध छ। यो शृङ्खला विशेष गरी खाद्य र चिकित्सा उद्योगहरू भित्र स्वचालित फिल्म प्याकेजिङ्ग अनुप्रयोगहरूको लागि ईन्जिनियर गरिएको छ, र विरूपणको जोखिममा रहेका विभिन्न लचिलो सामग्रीहरू ह्यान्डल गर्नका लागि पनि उपयुक्त छ। 5.5-बेलो (एकॉर्डियन) संरचनामा एम्बेडेड आन्तरिक समर्थन रिबहरू छन् जसले सक्शन कप पर्खालहरूलाई प्रभावकारी रूपमा एकअर्कामा टाँस्नबाट रोक्छ। यसबाहेक, यस डिजाइनको अन्तर्निहित कुशनिङ स्ट्रोक क्षमताले ब्याग गरिएका सामग्रीहरू समात्ने क्रममा उचाइको विसंगतिहरूको लागि स्वचालित रूपमा क्षतिपूर्ति दिन्छ।
क्लिक गर्नुहोस् र चयन सुरु गर्नुहोस्
》उत्पादन जानकारी मा फर्कनुहोस्
बेलो 5.5-चरण भ्याकुम सक्शन कप ZP3P-JT
ZP3P श्रृंखला बेलोज 5.5-चरण भ्याकुम प्याड इकाई
ZP3P-T शृङ्खला 5.5-चरण भ्याकुम प्याडहरू सहित एडाप्टर बेलोज
विवरण
कसरी अर्डर गर्ने
निर्दिष्टीकरण / सामग्री
अनुप्रयोगहरू
स्रोत
Bellows 5.5-चरण भ्याकुम सक्शन कप ZP3P-JT के का लागि प्रयोग गरिन्छ?

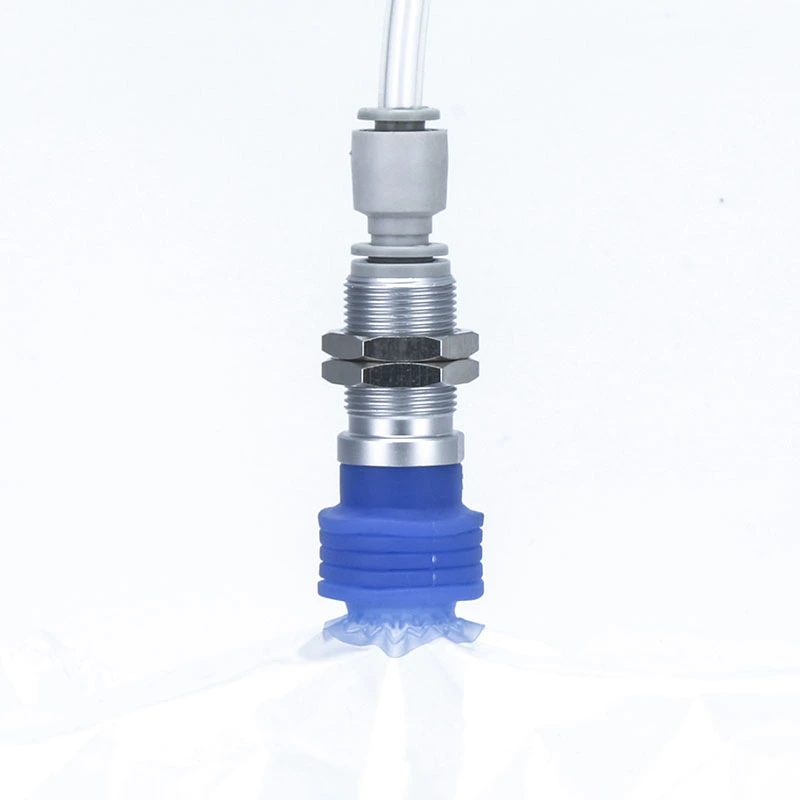

खाद्य र चिकित्सा उद्योगहरूमा अत्यधिक विकृत फिल्म प्याकेजिङको स्वचालित ह्यान्डलिङको लागि डिजाइन गरिएको।
पेय पदार्थको झोला, सस प्याकेटहरू, दूध पाउडरको झोला र पिठोका झोलाहरू सहित तरल/पाउडर प्याकेजिङ ह्यान्डल गर्छ।
उच्च परिशुद्धता स्वचालित पिक-एन्ड-प्लेस प्रणालीहरूमा पातलो फिल्महरू, इथिलीन पानाहरू, प्लास्टिक पानाहरू, र अन्य लचिलो सामग्रीहरूको लागि उपयुक्त।
कडा स्वच्छता आवश्यकताहरूको साथ हल्का औद्योगिक स्वचालन परिदृश्यहरूलाई पनि समर्थन गर्दछ।
५.५-स्टेज बेलोका मुख्य विशेषताहरू
Accordion-प्रकार संरचना:Bellows 5.5-स्टेज भ्याकुम सक्शन कप ZP3P-JT ले समर्थन रिबहरू संग प्रबलित बहु-तह बेलो डिजाइन सुविधा दिन्छ, प्रभावकारी रूपमा आसंजन रोक्न र सहज सञ्चालन सुनिश्चित गर्दछ।

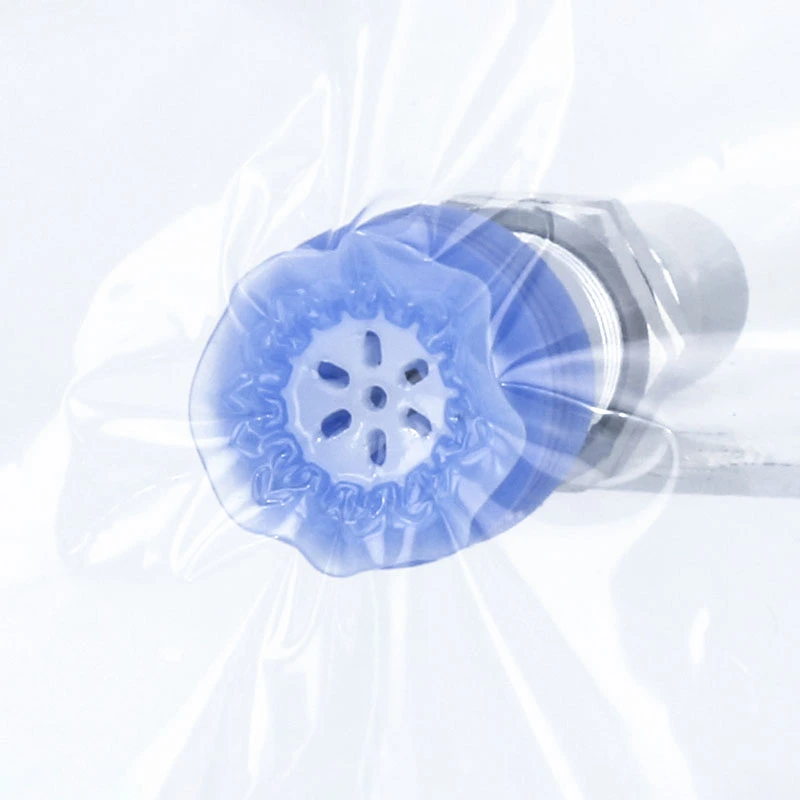

लचिलो फिल्म स्कर्ट:कडा सील सुनिश्चित गर्दछ, चुहावट कम गर्दछ, र झुर्रियाँ रोक्छ।
भूलभुलैया भ्याकुम च्यानलहरू:सक्शन क्षेत्र विस्तार गर्नुहोस् र भरपर्दो पकडको लागि भ्याकुम प्रवाह कायम राख्नुहोस्।
गाइड संलग्न:अपरेशनको समयमा कप विरूपण र घटक कम्पन कम गर्दछ।
कुशन स्ट्रोक:ब्याग गरिएका घटकहरूमा उचाइ भिन्नताहरूको लागि क्षतिपूर्ति।
स्टेनलेस स्टील फिल्टर स्क्रिन:विदेशी वस्तु घुसपैठ रोक्छ र सजिलो सफाई अनुमति दिन्छ।
सामग्री र निर्माण
मेडिकल-ग्रेड फिल्महरूको लागि FDA-प्रमाणित सिलिकनबाट बनेको।
निलो सिलिकन विकल्प खाद्य प्रशोधन लाइनहरू र कस्मेटिक प्याकेजिङ्गका लागि उपयुक्त, प्रदूषण पत्ता लगाउने क्षमताको साथ।
उपलब्ध संलग्नहरू

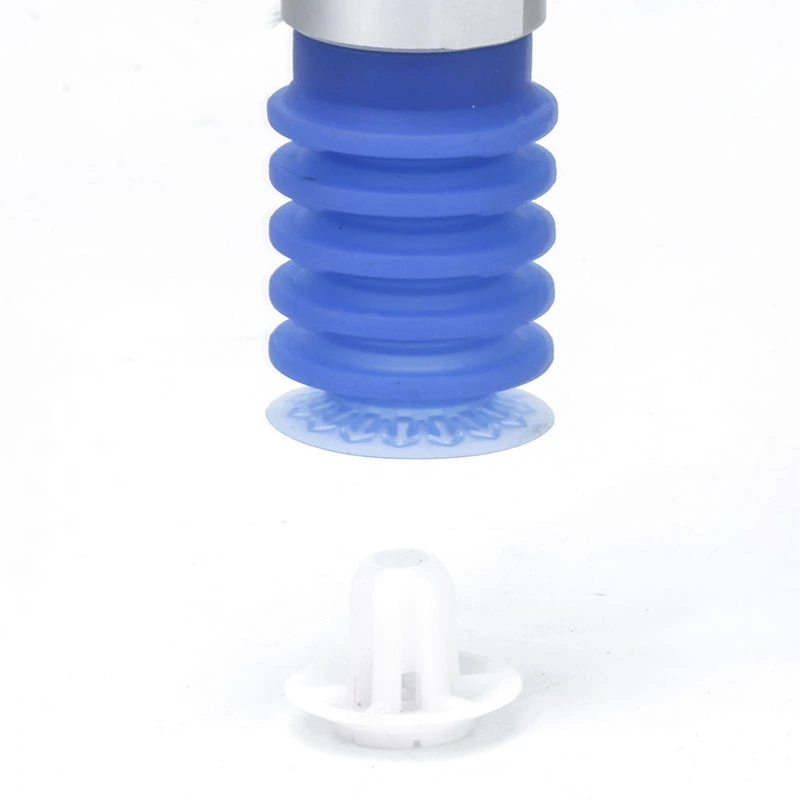

परिष्कृत स्थिरताको लागि गाइड संलग्नकहरू।
विरूपण कम गर्न वैकल्पिक बफरहरू।
अनुप्रयोग आवश्यकताहरूमा आधारित एकल वा बहु-तह कन्फिगरेसनहरू।

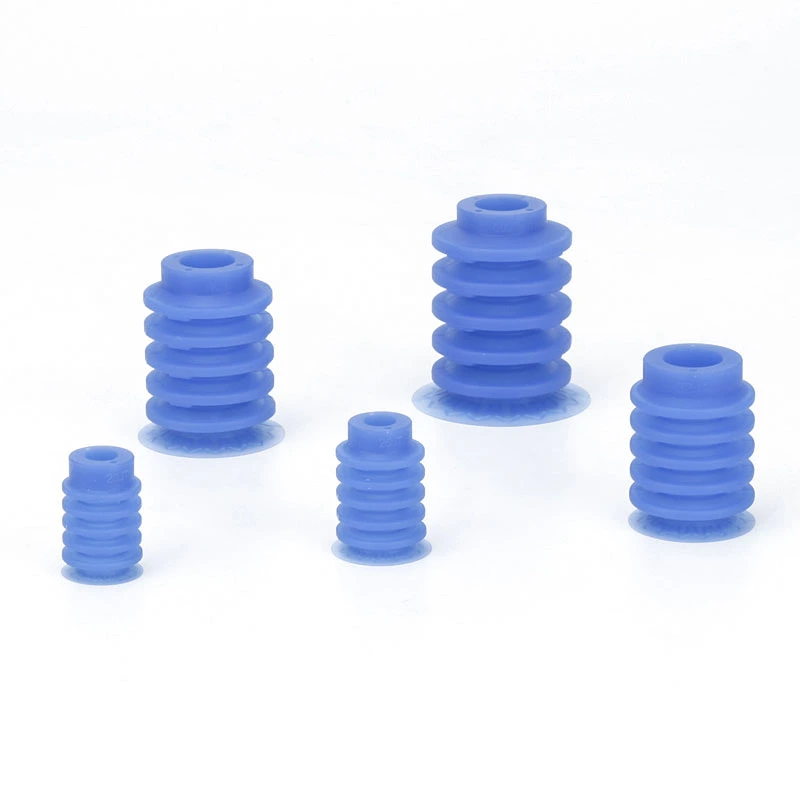

आकारहरू उपलब्ध छन्
व्यास:20mm, 25mm, 32mm, 40mm, 50mm।
विभिन्न औद्योगिक र workpiece ह्यान्डलिंग परिदृश्यहरूको लागि स्वचालित प्रणालीहरूसँग उपयुक्त।

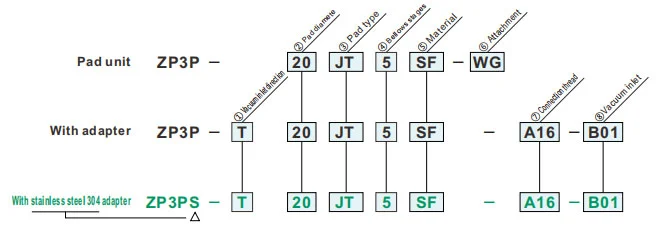

कसरी अर्डर गर्ने
- लचिलो नरम फिल्म प्याकेजिङ्ग संग workpieces को सोखना स्थानान्तरण को लागी
- पातलो फिल्म स्कर्ट र विशेष आकारको रिब
- गाइड एट्याचमेन्ट, एक्सेलेरेशन/डिसेलेरेशन: 4G मा सोस्र्पसन ट्रान्सफर सम्भव छ
- नीलो रंगको प्याड, दूषित निरीक्षणको क्रममा रंगद्वारा भ्याकुम प्याड छुट्याउन सजिलो
| ①भ्याकुम इनलेट दिशा | |
| T | ठाडो |
| ②प्याड व्यास (मिमी) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ३२ |
| 40 | ø40 |
| 50 | ø50 |
| ③प्याड प्रकार | |
| JT | बेलो प्रकार |
| ④ तलको चरणहरू | |
| 5 | ५.५-चरण |
| ⑤सामग्री | |
| SF | सिलिकन रबर |
| ⑥संलग्नक | |
| WG | संलग्नता संग |

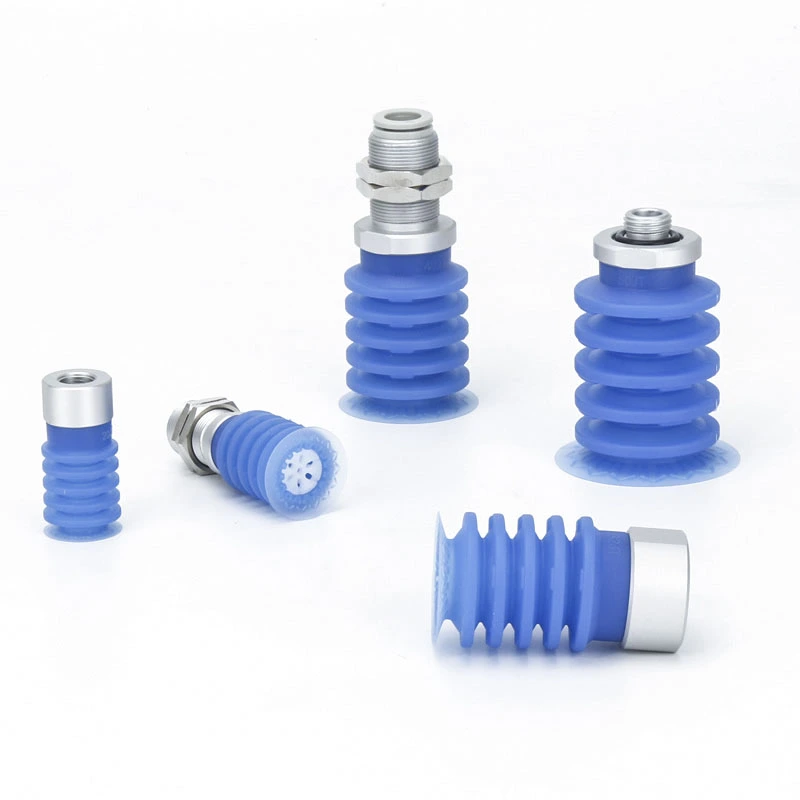

| ⑦ जडान थ्रेड | ⑧भ्याकुम इनलेट | प्याड व्यास | |||||
| ø20~ ø25 | ø32~ø50 | ||||||
| - | शून्य | - | पुरुष धागो |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| महिला धागो |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| पुरुष धागो |
A16 | M16 x1.0 | महिला धागो |
B01 | Rc1/8 | ● | - |
| एक स्पर्श फिटिङ |
08 | Rc1/4 | ● | - | |||
| A20 | M20 x1.0 | महिला धागो |
B02 | 8mm | - | ● | |
| एक स्पर्श फिटिङ |
10 | १० मिमी | - | ● | |||
एट्याचमेन्ट बदल्नुहोस्
निर्दिष्टीकरणहरू
| सञ्चालन तापमान दायरा | - 30 ~ 90 ℃ | |
| प्याड | सामग्री | सिलिकन रबर |
| रङ | निलो | |
| कठोरता (किनार A: ±5°) | A40/S | |
| संलग्नक | सामग्री | सिंथेटिक राल |
| रङ | सेतो | |
प्याड सामग्री र विशेषताहरू
⚪:थोरै वा कुनै प्रभाव छैन △:सर्तहरूको आधारमा प्रयोग गर्न सकिन्छ X:उपयुक्त छैन
|
सामग्री
विशेषताहरू
|
प्रतीक | ड्युरोमिटर HS (±5°) |
रङ को रबर |
सञ्चालन तापमान दायरा (°C) |
तेल प्रतिरोध पेट्रोल |
तेल प्रतिरोध बेन्जोल |
आधार प्रतिरोध |
एसिड प्रतिरोध |
मौसम योग्यता | ओजोन प्रतिरोध |
घर्षण प्रतिरोध |
वाटरप्रूफ | विलायक प्रतिरोध (बेन्जिन, टोल्युनि) |
आवेदन |
| NBR | N | 50 | कालो | ० ~ १२० | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | सामान्य कामको स्थानान्तरण, नालीदार बोर्ड, भेनियर प्लेट, फलामको प्लेट र अन्य |
| सिलिकन रबर | S | ४५ ~ ५० | सेतो | -३० ~ २०० | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकन्डक्टर, डाइ-कास्टिङबाट हटाउँदै, पातलो काम, फूड प्रोसेसर |
| Urethane रबर | U | ५० ~ ६० | ब्राउन | ० ~ ६० | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | नालीदार बोर्ड, फलामको प्लेट, लिबास प्लेट |
| FKM | F | 60 | कालो | ० ~ २५० | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | रासायनिक काम |
| प्रवाहकीय NBR | GN | ५० ~ ६५ | ० ~ १०० | △ | X | △ | X | △ | X | △ | △ | X | अर्धचालकको सामान्य कार्य (स्थिर विद्युत प्रतिरोध) | |
| प्रवाहकीय सिलिकॉन रब | GS | ५० ~ ६० | -१० ~ २०० | X | X | △ | X | ⚪ | ⚪ | X | △ | X | अर्धचालक (स्थिर विद्युत) |
माथिको तालिकाले विषय रबर सामग्रीको सामान्य विशेषताहरू मात्र समावेश गर्दछ। निलो प्रतीक अनुकूलित मोडेल हो।
विभिन्न औद्योगिक क्षेत्रहरूमा वायमेटिक कम्पोनेन्टहरू (भ्याकुम सक्शन कप) को आवेदन रूपरेखा
I. मूल शक्तिहरू
II। उद्योग द्वारा आवेदन को निकासी
A. चिकित्सा र चिकित्सा उद्योग
A.1: मुख्य आवश्यकताहरू:सफा र प्रदूषण-मुक्त (FDA/GMP अनुरूप), कोमल र गैर-हानिकारक, र क्रस-प्रदूषण रोकथाम
A.2 मुख्य परिदृश्यहरू:
1. औषधि प्याकेजिङ: औषधिको बोतल / औषधि प्लेट / इन्फ्यूजन झोला पिकअप (खाना ग्रेड सिलिकॉन सक्शन कप, कुनै कण बहाव छैन)
२. मेडिकल उपकरण असेंबली: सर्जिकल उपकरणहरू/मेडिकल क्याथेटरहरू/प्रोस्थेसिस ह्यान्डलिंगका टुक्राहरू (समायोज्य नकारात्मक दबाब, विरूपण संरक्षण)
3. जैविक प्रयोगशाला: पेट्री डिश/सेन्ट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड स्थानान्तरण (रासायनिक प्रतिरोधी, बाँझ संगत)
B. इलेक्ट्रोनिक्स र अर्धचालक उद्योग
B.1 मुख्य आवश्यकताहरू:विरोधी स्थिर (10⁶-10¹¹Ω), सटीक स्थिति (त्रुटि ≤0.01mm), स्क्र्याच प्रतिरोध
B.2 मुख्य परिदृश्यहरू:
1. चिप/सेमिकन्डक्टर: वेफर ह्यान्डलिङ, चिप प्याकेजिङ (छिद्रो सिरेमिक/एन्टी-स्टेटिक सिलिकॉन सक्शन कप, फुट्नबाट बच्न एकसमान नकारात्मक दबाब)
2. PCB/कम्पोनेन्टहरू: लचिलो PCB, माइक्रो कम्पोनेन्टहरू (0402 प्रतिरोधकहरू) सतह-माउन्ट गरिएको (पातलो सिलिकन/जेल/माइक्रो सक्सन कपहरू चर्को हुनबाट रोक्नको लागि)
3. डिस्प्ले: LCD/OLED प्यानल, टच ग्लास ग्राब (उच्च पारदर्शी सामग्री, कुनै दाग र स्क्र्याच छैन)
C. अटोमोबाइल र अटो पार्ट्स उद्योग
C.1 मुख्य आवश्यकताहरू:ठूलो सक्शन (एकल सक्शन डिस्क ≥500N), बहु-विशिष्टीकरण अनुकूलन (धातु/प्लास्टिक/ग्लास), गैर-स्लिप
C.2 मुख्य परिदृश्यहरू:
4. शरीर निर्माण: स्टिल प्लेट / ढोका फ्रेम ह्यान्डलिंग वेल्डिंग (ठूलो व्यास रबर / बहु-सक्शन कप एरे, एन्टी-स्लिप बनावट)
5. ग्लास / भित्री: विन्डस्क्रिन स्थापना, छालाको सिट सतह स्थानान्तरण (तापमान प्रतिरोधी सिलिकन / स्पन्ज सक्शन कप, विरूपण संरक्षण)
6. भागहरू: इन्जिन सिलिन्डर बडी / गियरबक्स हाउसिङ ग्र्याब (भ्याकुम + मेकानिकल लक, एन्टि-फल)
D. खाद्य र प्याकेजिङ उद्योग
D.1 मुख्य आवश्यकताहरू:खाद्य ग्रेड सामग्री (FDA प्रमाणित), सफा गर्न सजिलो, क्रस प्रतिरोधी
D.2 मुख्य परिदृश्यहरू:
1. खाना ह्यान्डलिङ: बेक्ड सामान / ताजा मासु / फल क्रमबद्ध (कम सक्शन स्पन्ज सक्शन कप, गन्धरहित र धुन सजिलो)
2. प्याकेजिङ स्वचालन: प्याकेजिङ झोला खोल्ने, बाँझ कार्टन मोल्डिङ (स्थिर उन्मूलन / बहु-बिन्दु सक्शन, पातलो / कडा प्याकेजिङको लागि उपयुक्त)
E. रसद र भण्डारण उद्योग
E.1 मुख्य आवश्यकताहरू:कुशल अनुकूलन (सामानको बहु विनिर्देश), स्थिर दबाव, विरोधी पतन
E.2 प्रमुख परिदृश्यहरू:
1. कार्टन ह्यान्डलिंग: ई-वाणिज्य दफ़्ती क्रमबद्ध (समायोज्य सक्शन एरे, भ्याकुम दबाव)
2. प्लेट/रोल: काठ बोर्ड/प्लास्टिक फिल्म रोल स्थानान्तरण (लामो स्ट्रिप/कुण्डाकार सक्शन कप, अफसेट रोक्न एकसमान सोखन)
F. नयाँ ऊर्जा र विशेष उद्योगहरू
F.1 नयाँ ऊर्जा (लिथियम ब्याट्री/पीवी):
1. लिथियम ब्याट्री प्लेट (एन्टि-स्टेटिक पोरस सक्शन कप, एन्टी-डस्ट), फोटोभोल्टिक गिलास (ठूलो सक्शन सिलिकॉन सक्शन कप, कुनै स्क्र्याच छैन)
F.2 मुद्रण र कागज
1. कागज/मुद्रित पदार्थ क्याप्चर (शोषक कागज सामग्री, च्यात्न र मसी प्रदूषण रोक्नको लागि हल्का नकारात्मक दबाब)
III। कोर अनुकूलन तर्कको सारांश
| Workpiece विशेषताहरु | पिपेट अनुकूलन कार्यक्रम | उद्योग परिदृश्यहरू अनुरूप |
| पातलो / नाजुक / सटीक | सिलिकन/सिरेमिक सामग्री, माइक्रो नकारात्मक दबाव, माइक्रो सक्शन नोजल | इलेक्ट्रोनिक अर्धचालक, औषधि |
| भारी वस्तुहरू / ठूलो आकार | रबर सामग्री, ठूलो व्यास सक्शन कप, बहु-सक्शन कप एरे | अटोमोबाइल, रसद प्यानल |
| स्वास्थ्य/प्रदूषण रोकथाम | खाना/चिकित्सा ग्रेड सिलिकॉन, संरचना सफा गर्न सजिलो | औषधि, खाना |
| नरम / अनियमित सतहहरू | स्पन्ज सामग्री, विरूप्य चूषण कप | कार भित्री, खाना |
| एन्टिस्टेटिक आवश्यकताहरू | Antistatic सिलिकॉन, आयन हावा सहयोगी | इलेक्ट्रोनिक अर्धचालक |
