भ्याकुम सक्शन चार मुख्य फाइदाहरू सहित औद्योगिक स्वचालनमा "लचिलो ग्रासिङ" को लागि मुख्य समाधान हो: गैर-हानिकारक ग्रासिङ, बहु-सामग्री/अनियमित वर्कपीसहरूमा अनुकूलनता, सफा र वातावरणीय सुरक्षा, र लचिलो सञ्चालन। यो workpieces को विभिन्न उद्योग विशेषताहरु (पातलो / बाक्लो, परिशुद्धता / मोटे, सेनेटरी / मानक) लाई अनुकूलित गर्न सकिन्छ।
कम घर्षण प्रत्यक्ष माउन्टिंग भ्याकुम सक्शन कप ZP3
Commaelec कम घर्षण, प्रत्यक्ष-माउन्ट भ्याकुम सक्शन कपको कम घर्षण प्रत्यक्ष माउन्ट भ्याकुम सक्शन कप ZP3 मा विशेषज्ञता एक पेशेवर निर्माता र आपूर्तिकर्ता हो। 4 मिमी देखि 16 मिमी सम्म व्यासमा, यी कम्प्याक्ट एकाइहरू विशेष रूपमा इलेक्ट्रोनिक्स उद्योगका लागि डिजाइन गरिएका छन्। न्यूनतम धुलो उत्पन्न गर्ने बिल्ट-इन टेलिस्कोपिक बफर रडको विशेषता राख्दै, तिनीहरू सटीक इलेक्ट्रोनिक्स, मेडिकल, र फार्मास्यूटिकल अनुप्रयोगहरूमा प्रयोगको लागि विशेष रूपमा उपयुक्त छन्।
क्लिक गर्नुहोस् र चयन सुरु गर्नुहोस्
》उत्पादन जानकारी मा फर्कनुहोस्
कम घर्षण प्रत्यक्ष माउन्टिंग भ्याकुम सक्शन कप ZP3
कम घर्षण बफर कम्प्याक्ट भ्याकुम प्याडको साथ ZP3-T श्रृंखला
विवरण
कसरी अर्डर गर्ने
निर्दिष्टीकरण / सामग्री
अनुप्रयोगहरू
स्रोत

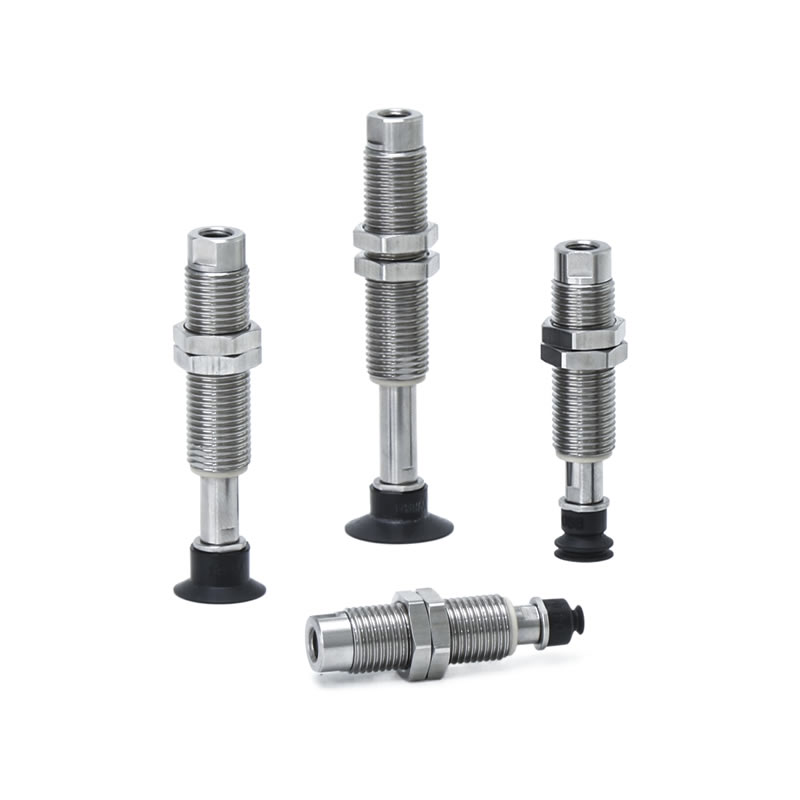

कम घर्षण प्रत्यक्ष माउन्ट भ्याकुम सक्शन कप ZP3 कम्प्याक्ट, सटीक-इन्जिनियर गरिएको सक्शन कपहरू इलेक्ट्रोनिक्स, चिकित्सा, र औषधि उद्योगहरूको लागि डिजाइन गरिएको हो। 4mm देखि 16mm सम्मको व्यासको साथ, यी भ्याकुम कपहरूमा निर्मित टेलिस्कोपिक बफर रड छ जसले धुलो उत्पादनलाई कम गर्छ, नाजुक घटकहरूको सुरक्षित र सफा ह्यान्डलिङ सुनिश्चित गर्दछ।
कम घर्षण प्रत्यक्ष माउन्टिंग भ्याकुम सक्शन कप ZP3 के हो?
स्वचालित प्रणालीहरूको लागि प्रत्यक्ष माउन्ट क्षमताको साथ एक विशेष भ्याकुम प्याड।
कम घर्षण टेलिस्कोपिक बफर समावेश गर्दछ, दोहोरिने चक्रहरूमा पहिरन र प्रदूषण कम गर्दछ।
ठाडो र पार्श्व भ्याकुम इनलेट दिशाहरूसँग उपयुक्त, तंग उत्पादन लाइनहरूमा लचिलो स्थापनालाई अनुमति दिँदै।

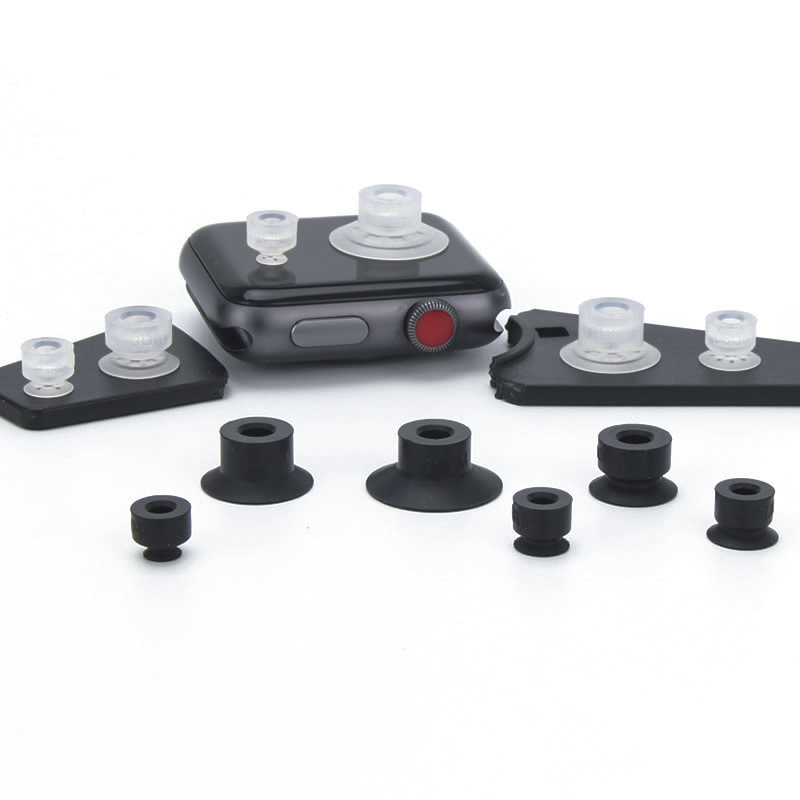

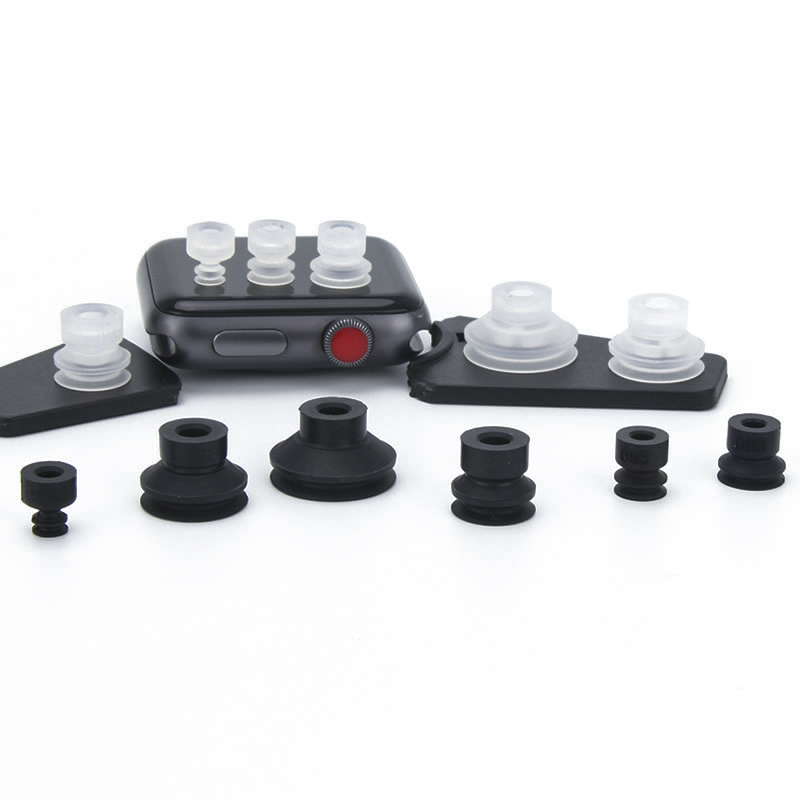

लिथियम ब्याट्री अनुप्रयोगहरूको लागि वैकल्पिक एडेप्टरहरू र सबै-स्टेनलेस स्टील सामानहरू सहित उच्च-गुणस्तरको रबर, सिलिकन, र एन्टि-स्टेटिक सामग्रीहरूमा उपलब्ध छ।
अनुप्रयोगहरू
सटीक इलेक्ट्रोनिक्स ह्यान्डलिंग, जस्तै सर्किट बोर्ड र माइक्रोचिप।
चिकित्सा र फार्मास्यूटिकल असेंबली, जहाँ सरसफाई र कम प्रदूषण महत्वपूर्ण छ।
रोबोट पिक-एन्ड-प्लेस प्रणाली र स्वचालित असेंबली लाइनहरूमा एकीकरण।
साना हार्डवेयर र लिथियम ब्याट्री कम्पोनेन्टहरूको ह्यान्डलिङलाई न्यूनतम धुलो उत्पादन चाहिन्छ।
फाइदाहरू
कम्प्याक्ट र कम घर्षण डिजाइनले पहिरन, धुलो र मर्मतसम्भारलाई कम गर्छ।
उच्च अनुकूलन क्षमता, बहु भ्याकुम इनलेट अभिमुखीकरण र बफर कन्फिगरेसनहरू समर्थन गर्दै।
लो फ्रिक्शन डाइरेक्ट माउन्टिङ भ्याकुम सक्शन कप ZP3 लाई सिलिकन र रबर जस्ता टिकाउ सामग्रीबाट बनाइएको छ, जसले स्थिर र दिर्घकालिन सक्शन सुनिश्चित गर्दछ, जसले विस्तारित सेवा जीवन प्रदान गर्दछ।
विशेष औद्योगिक आवश्यकताहरूको लागि एडेप्टरहरू, बफर कोष्ठकहरू, र स्टेनलेस स्टीलका सामानहरूसँग लचिलो विकल्पहरू।
परिपक्व प्रविधि र स्थिर आपूर्ति श्रृंखलाको साथ लागत-प्रभावी चीन-निर्मित उत्पादनले समयमै डेलिभरी र उच्च-गुणस्तरको प्रदर्शन सुनिश्चित गर्दछ।
किन Commaelec छान्नुहोस्?
इन-हाउस उत्पादन र व्यापक स्टकको साथ विश्वसनीय निर्माता र आपूर्तिकर्ता।
बहु विनिर्देशहरू, आकारहरू, र सामग्री विकल्पहरू सहित विविध उत्पादन पोर्टफोलियो।
परिपक्व टेक्नोलोजी बलियो आसंजन, स्थिरता, र सुरक्षित सामग्री ह्यान्डलिंग सुनिश्चित गर्दछ।
द्रुत प्रतिक्रिया, अनुकूलन, र सहज एकीकरणको लागि प्राविधिक समर्थनको साथ ग्राहक-उन्मुख सेवा।
कसरी अर्डर गर्ने
- १/१० भन्दा कम कण (पहिले उत्पादनहरूको तुलनामा)।
- तामा मिश्र धातु अप्रयुक्त।
- कम घर्षण, कम आवाज संग! शोर स्तर 45dB।
- आरओ एन्टी सनकी संरचना अनुसार माथि र तल मुभिङ।
- ट्यूब टेन्सन अनुसार अड्किएको शाफ्ट समस्या हल भयो!
| ①भ्याकुम इनलेट दिशा | |
| T | ठाडो |
| ②प्याड व्यास (मिमी) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③प्याड प्रकार | |
| UM | नाली संग समतल |
| B | धम्की |
| ④सामग्री | |
| N | NBR |
| S | सिलिकन रबर |
| U | Urethane रबर |
| F | FKM |
| GN | प्रवाहकीय NBR |
| GS | प्रवाहकीय सिलिकॉन रबर |
हरियो प्रतीक अनुकूलित मोडेल हो।
| ⑤बफर विशिष्टता | |
| D | घुमाउने (कम घर्षण) |
| ⑥बफर स्ट्रोक (मिमी) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ भ्याकुम इनलेट | |
| B5 | M5 x 0.8 |
आयाम(मिमी)
हरियो प्रतीक अनुकूलित मोडेल हो।
UM
नाली संग समतल
| मोडेल | A | B | C | D | बफर | |||||||
|
① भ्याकुम इनलेट दिशा |
② प्याड dia |
③ प्याड प्रकार |
④ प्याड सामग्री |
⑤ बफर विशिष्ट |
⑥ बफर स्ट्रोक |
⑧ भ्याकुम इनलेट |
||||||
| ZP3 | T |
4 6 8 |
UM |
N S U F GN GS |
D | 3 | B5 | 41 | 5 | 25 | 6 | D1003SM-ZP3D-T2 |
| 6 | 47 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 55 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 65 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | D1003SM-ZP3D-T3 | ||||||
| 6 | 48 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 56 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 66 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
सन्दर्भको लागि मोडेल: ZP3-T16UMND15-B5
B
धम्की
| मोडेल | A | B | C | D | बफर | |||||||
|
① भ्याकुम इनलेट दिशा |
② प्याड dia |
③ प्याड प्रकार |
④ प्याड सामग्री |
⑤ बफर विशिष्ट |
⑥ बफर स्ट्रोक |
⑧ भ्याकुम इनलेट |
||||||
| ZP3 | T |
4 6 8 |
B |
N S U F GN GS |
D | 3 | B5 | 43 | 5 | 25 | 8 | D1003SM-ZP3D-T2 |
| 6 | 49 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 57 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 67 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | D1003SM-ZP3D-T3 | ||||||
| 6 | 51 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 59 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 69 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
सन्दर्भको लागि मोडेल: ZP3-T08BND6-B5
प्याड सामग्री र विशेषताहरू
⚪:थोरै वा कुनै प्रभाव छैन △:सर्तहरूको आधारमा प्रयोग गर्न सकिन्छ X:उपयुक्त छैन
| प्याड प्रकार | प्याड व्यास (मिमी) | आवेदन | विशिष्ट workpiece सतहहरू र आकारहरू | |||||||
| फ्ल्याट | लहराएको | ओब्लिक | विभिन्न उचाइहरू | उत्तल | तैलीय | |||||
|
|
|
|
|
|
|||||
| कम्प्याक्ट पी विज्ञापन | समतल (U) |
|
ø1.5~ø3.5 | समतल र विकृत सतहको साथ कामका टुक्राहरू शोषणको लागि | ⚪ | X | X | X | X | X |

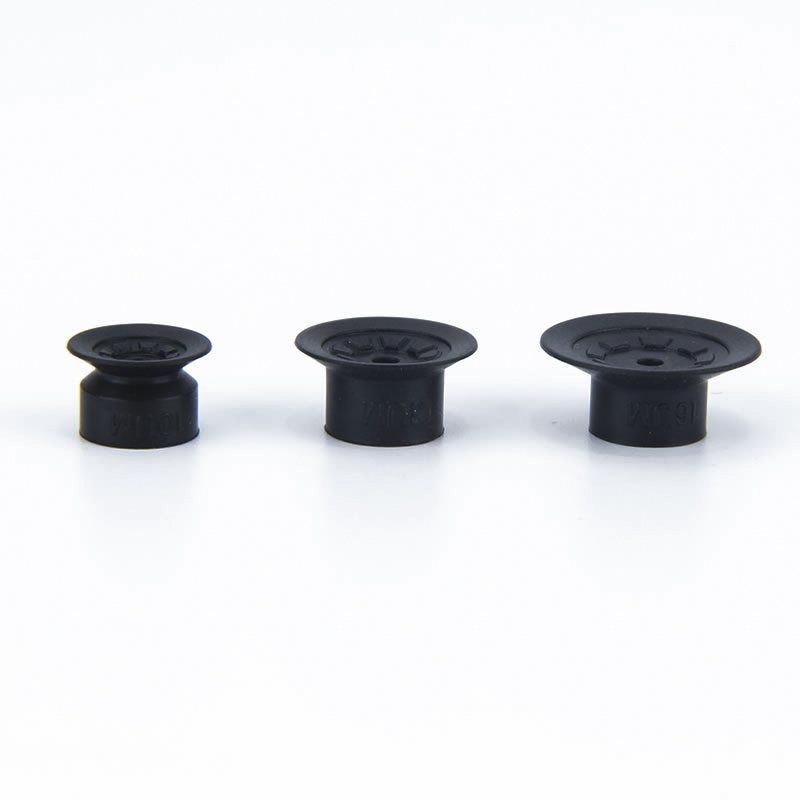

| ग्रूभ (UM) सहितको समतल |
|
ø4~ø16 | एक workpiece को लागी जो विकृत हुन सक्छ | ⚪ | X | X | X | X | △ | |
| बेलो (B) |
|
ø4~ø16 | झुकाव सतह संग काम टुक्राहरु को अवशोषण को लागी | ⚪ | △ | ⚪ | X | △ | X | |
प्याड सामग्री र विशेषताहरू
⚪:थोरै वा कुनै प्रभाव छैन △:सर्तहरूको आधारमा प्रयोग गर्न सकिन्छ X:उपयुक्त छैन
|
सामग्री
विशेषताहरू
|
प्रतीक | ड्युरोमिटर HS (±5°) |
रङ को रबर |
सञ्चालन तापमान दायरा (°C) |
तेल प्रतिरोध पेट्रोल |
तेल प्रतिरोध बेन्जोल |
आधार प्रतिरोध |
एसिड प्रतिरोध |
मौसम योग्यता | ओजोन प्रतिरोध |
घर्षण प्रतिरोध |
वाटरप्रूफ | विलायक प्रतिरोध (बेन्जिन, टोल्युनि) |
आवेदन |
| NBR | N | 50 | कालो | ० ~ १२० | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | सामान्य कामको स्थानान्तरण, नालीदार बोर्ड, भेनियर प्लेट, फलामको प्लेट र अन्य |
| सिलिकन रबर | S | ४५ ~ ५० | सेतो | -३० ~ २०० | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकन्डक्टर, डाइ-कास्टिङबाट हटाउँदै, पातलो काम, फूड प्रोसेसर |
| Urethane रबर | U | ५० ~ ६० | ब्राउन | ० ~ ६० | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | नालीदार बोर्ड, फलामको प्लेट, लिबास प्लेट |
| FKM | F | 60 | कालो | ० ~ २५० | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | रासायनिक काम |
| प्रवाहकीय NBR | GN | ५० ~ ६५ | ० ~ १०० | △ | X | △ | X | △ | X | △ | △ | X | अर्धचालकको सामान्य कार्य (स्थिर विद्युत प्रतिरोध) | |
| प्रवाहकीय सिलिकॉन रब | GS | ५० ~ ६० | -१० ~ २०० | X | X | △ | X | ⚪ | ⚪ | X | △ | X | अर्धचालक (स्थिर विद्युत) |
माथिको तालिकाले विषय रबर सामग्रीको सामान्य विशेषताहरू मात्र समावेश गर्दछ। निलो प्रतीक अनुकूलित मोडेल हो।
विभिन्न औद्योगिक क्षेत्रहरूमा वायमेटिक कम्पोनेन्टहरू (भ्याकुम सक्शन कप) को आवेदन रूपरेखा
I. मूल शक्तिहरू
II। उद्योग द्वारा आवेदन को निकासी
A. चिकित्सा र चिकित्सा उद्योग
A.1: मुख्य आवश्यकताहरू:सफा र प्रदूषण-मुक्त (FDA/GMP अनुरूप), कोमल र गैर-हानिकारक, र क्रस-प्रदूषण रोकथाम
A.2 मुख्य परिदृश्यहरू:
1. औषधि प्याकेजिङ: औषधिको बोतल / औषधि प्लेट / इन्फ्यूजन झोला पिकअप (खाना ग्रेड सिलिकॉन सक्शन कप, कुनै कण बहाव छैन)
२. मेडिकल उपकरण असेंबली: सर्जिकल उपकरणहरू/मेडिकल क्याथेटरहरू/प्रोस्थेसिस ह्यान्डलिंगका टुक्राहरू (समायोज्य नकारात्मक दबाब, विरूपण संरक्षण)
3. जैविक प्रयोगशाला: पेट्री डिश/सेन्ट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड स्थानान्तरण (रासायनिक प्रतिरोधी, बाँझ संगत)
B. इलेक्ट्रोनिक्स र अर्धचालक उद्योग
B.1 मुख्य आवश्यकताहरू:विरोधी स्थिर (10⁶-10¹¹Ω), सटीक स्थिति (त्रुटि ≤0.01mm), स्क्र्याच प्रतिरोध
B.2 मुख्य परिदृश्यहरू:
1. चिप/सेमिकन्डक्टर: वेफर ह्यान्डलिङ, चिप प्याकेजिङ (छिद्रो सिरेमिक/एन्टी-स्टेटिक सिलिकॉन सक्शन कप, फुट्नबाट बच्न एकसमान नकारात्मक दबाब)
2. PCB/कम्पोनेन्टहरू: लचिलो PCB, माइक्रो कम्पोनेन्टहरू (0402 प्रतिरोधकहरू) सतह-माउन्ट गरिएको (पातलो सिलिकन/जेल/माइक्रो सक्सन कपहरू चर्को हुनबाट रोक्नको लागि)
3. डिस्प्ले: LCD/OLED प्यानल, टच ग्लास ग्राब (उच्च पारदर्शी सामग्री, कुनै दाग र स्क्र्याच छैन)
C. अटोमोबाइल र अटो पार्ट्स उद्योग
C.1 मुख्य आवश्यकताहरू:ठूलो सक्शन (एकल सक्शन डिस्क ≥500N), बहु-विशिष्टीकरण अनुकूलन (धातु/प्लास्टिक/ग्लास), गैर-स्लिप
C.2 मुख्य परिदृश्यहरू:
4. शरीर निर्माण: स्टिल प्लेट / ढोका फ्रेम ह्यान्डलिंग वेल्डिंग (ठूलो व्यास रबर / बहु-सक्शन कप एरे, एन्टी-स्लिप बनावट)
5. ग्लास / भित्री: विन्डस्क्रिन स्थापना, छालाको सिट सतह स्थानान्तरण (तापमान प्रतिरोधी सिलिकन / स्पन्ज सक्शन कप, विरूपण संरक्षण)
6. भागहरू: इन्जिन सिलिन्डर बडी / गियरबक्स हाउसिङ ग्र्याब (भ्याकुम + मेकानिकल लक, एन्टि-फल)
D. खाद्य र प्याकेजिङ उद्योग
D.1 मुख्य आवश्यकताहरू:खाद्य ग्रेड सामग्री (FDA प्रमाणित), सफा गर्न सजिलो, क्रस प्रतिरोधी
D.2 मुख्य परिदृश्यहरू:
1. खाना ह्यान्डलिङ: बेक्ड सामान / ताजा मासु / फल क्रमबद्ध (कम सक्शन स्पन्ज सक्शन कप, गन्धरहित र धुन सजिलो)
2. प्याकेजिङ स्वचालन: प्याकेजिङ झोला खोल्ने, बाँझ कार्टन मोल्डिङ (स्थिर उन्मूलन / बहु-बिन्दु सक्शन, पातलो / कडा प्याकेजिङको लागि उपयुक्त)
E. रसद र भण्डारण उद्योग
E.1 मुख्य आवश्यकताहरू:कुशल अनुकूलन (सामानको बहु विनिर्देश), स्थिर दबाव, विरोधी पतन
E.2 प्रमुख परिदृश्यहरू:
1. कार्टन ह्यान्डलिंग: ई-वाणिज्य दफ़्ती क्रमबद्ध (समायोज्य सक्शन एरे, भ्याकुम दबाव)
2. प्लेट/रोल: काठ बोर्ड/प्लास्टिक फिल्म रोल स्थानान्तरण (लामो स्ट्रिप/कुण्डाकार सक्शन कप, अफसेट रोक्न एकसमान सोखन)
F. नयाँ ऊर्जा र विशेष उद्योगहरू
F.1 नयाँ ऊर्जा (लिथियम ब्याट्री/पीवी):
1. लिथियम ब्याट्री प्लेट (एन्टि-स्टेटिक पोरस सक्शन कप, एन्टी-डस्ट), फोटोभोल्टिक गिलास (ठूलो सक्शन सिलिकॉन सक्शन कप, कुनै स्क्र्याच छैन)
F.2 मुद्रण र कागज
1. कागज/मुद्रित पदार्थ क्याप्चर (शोषक कागज सामग्री, च्यात्न र मसी प्रदूषण रोक्नको लागि हल्का नकारात्मक दबाब)
III। कोर अनुकूलन तर्कको सारांश
| Workpiece विशेषताहरु | पिपेट अनुकूलन कार्यक्रम | उद्योग परिदृश्यहरू अनुरूप |
| पातलो / नाजुक / सटीक | सिलिकन/सिरेमिक सामग्री, माइक्रो नकारात्मक दबाव, माइक्रो सक्शन नोजल | इलेक्ट्रोनिक अर्धचालक, औषधि |
| भारी वस्तुहरू / ठूलो आकार | रबर सामग्री, ठूलो व्यास सक्शन कप, बहु-सक्शन कप एरे | अटोमोबाइल, रसद प्यानल |
| स्वास्थ्य/प्रदूषण रोकथाम | खाना/चिकित्सा ग्रेड सिलिकॉन, संरचना सफा गर्न सजिलो | औषधि, खाना |
| नरम / अनियमित सतहहरू | स्पन्ज सामग्री, विरूप्य चूषण कप | कार भित्री, खाना |
| एन्टिस्टेटिक आवश्यकताहरू | Antistatic सिलिकॉन, आयन हावा सहयोगी | इलेक्ट्रोनिक अर्धचालक |
