जब स्वचालित उपकरणहरूले अत्यन्त सीमित स्थानहरूमा साना कम्पोनेन्टहरू ह्यान्डल गर्नुपर्छ,छोटो प्रकारको भ्याकुम सक्शन कप ZP2-MUबाटअल्पविरामकम्प्याक्ट र व्यावहारिक भ्याकुम ग्रिपिङ समाधान प्रदान गर्नुहोस्। प्याड व्यास φ2 देखि φ15 mm सम्म, कम-प्रोफाइल संरचना, बहु सामग्री विकल्पहरू, र लचिलो माउन्टिङ कन्फिगरेसनहरू सहित, ZP2-MU शृङ्खला सटीक ह्यान्डलिंग अनुप्रयोगहरूको लागि डिजाइन गरिएको हो जहाँ परम्परागत सक्शन कपहरू धेरै ठूला वा स्थिति गर्न गाह्रो हुन सक्छ।
छोटो-प्रकारको भ्याकुम सक्शन कपहरू ZP2-MU सानो, हल्का, र सटीक वर्कपीसहरूका लागि विकसित कम्प्याक्ट फ्ल्याट-प्रकार भ्याकुम प्याडहरू हुन्। तिनीहरूको अन्तरिक्ष-बचत संरचनाले तिनीहरूलाई सघन रूपमा व्यवस्थित स्वचालन उपकरणहरूको लागि विशेष रूपमा उपयुक्त बनाउँछ, जबकि सामग्री विकल्पहरू जस्तै NBR, सिलिकन रबर, urethane रबर, FKM, प्रवाहकीय NBR, र प्रवाहकीय सिलिकन रबरले इन्जिनियरहरूलाई अपरेटिङ अवस्था अनुसार समाधान चयन गर्न अनुमति दिन्छ। शृङ्खलाले φ2, φ3.5, φ4, φ5, φ6, φ8, φ10, र φ15 mm को प्याड व्यासलाई समर्थन गर्दछ, यसलाई इलेक्ट्रोनिक्स, अर्धचालक, सटीक असेंबली, प्याकेजिङ्ग, र अन्य स्वचालित ह्यान्डलिंग अनुप्रयोगहरूको लागि उपयुक्त बनाउँछ।
सामग्रीको तालिका
- छोटो-प्रकार भ्याकुम सक्शन कप ZP2-MU के हो?
- स्वचालनमा कम्प्याक्ट डिजाइन किन महत्त्वपूर्ण छ?
- ZP2-MU का मुख्य विशेषताहरू के हुन्?
- के विनिर्देशहरू खरीददारहरूले विचार गर्नुपर्छ?
- विभिन्न प्याड सामग्रीहरूले प्रदर्शनलाई कसरी असर गर्छ?
- ZP2-MU भ्याकुम सक्शन कपहरू कहाँ प्रयोग गर्न सकिन्छ?
- कसरी इन्जिनियरहरूले सही मोडेल चयन गर्नुपर्छ?
- तिनीहरूले स्वचालित प्रणालीहरूमा के फाइदाहरू ल्याउन सक्छन्?
- छोटो प्रकारको भ्याकुम सक्शन कप ZP2-MU बारे FAQ
- तपाईंको अर्को स्वचालन परियोजनाको लागि ZP2-MU किन विचार गर्नुहोस्?

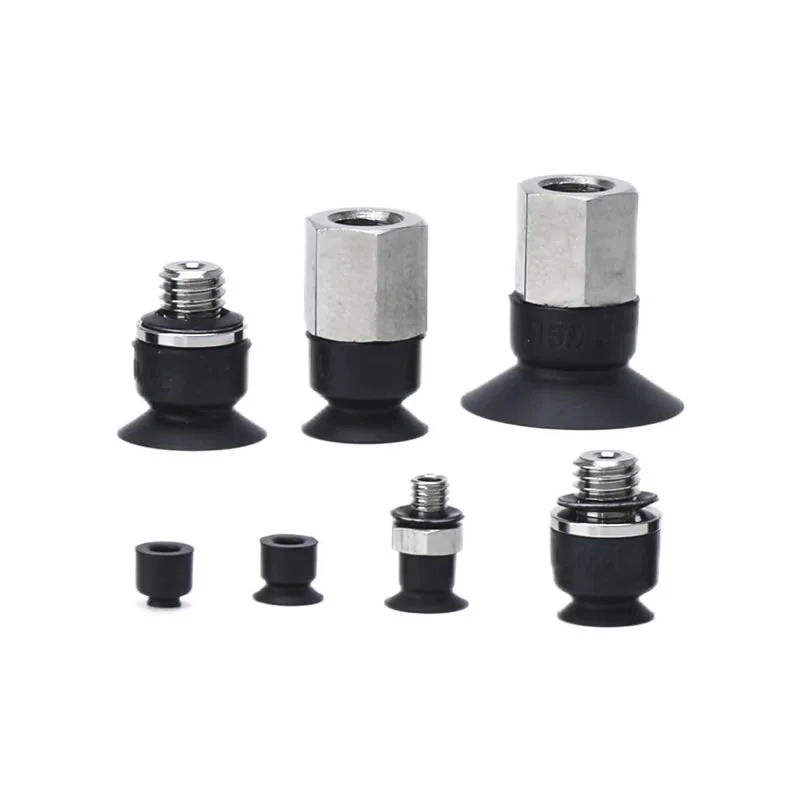

छोटो-प्रकार भ्याकुम सक्शन कप ZP2-MU के हो?
छोटो-प्रकारको भ्याकुम सक्शन कपहरू ZP2-MU ZP2 श्रृंखला भित्रको फ्ल्याट-प्रकारको भ्याकुम प्याडहरू हुन्, विशेष गरी कम्प्याक्ट आयामहरू र भरपर्दो सोखन चाहिने अनुप्रयोगहरूको लागि डिजाइन गरिएको। उत्पादन विनिर्देशहरू अनुसार, उपलब्ध प्याड व्यासहरू φ2 mm देखि φ15 mm सम्मको हुन्छ, जसले सक्शन कपहरूलाई धेरै साना वर्कपीसहरू समायोजन गर्न अनुमति दिन्छ।
उपलब्ध स्थापना उचाइ प्रतिबन्धित हुँदा कम-प्रोफाइल कन्फिगरेसन विशेष रूपमा मूल्यवान हुन्छ। ठूलो ठाडो एसेम्बली आवश्यक हुनुको सट्टा, छोटो संरचनाले भ्याकुम प्याडलाई वर्कपीसको नजिक राख्न अनुमति दिन्छ। यसले उपकरण डिजाइनरहरूलाई थप कम्प्याक्ट ग्रिपरहरू सिर्जना गर्न र साना कम्पोनेन्टहरूको पहुँच सुधार गर्न मद्दत गर्न सक्छ।
समतल सम्पर्क सतहले उपयुक्त वर्कपीसहरूसँग नजिकको सम्पर्कलाई पनि समर्थन गर्दछ। सटीक पिक-एन्ड-प्लेस अपरेशनहरूमा, स्थिर सम्पर्क कायम राख्नु महत्त्वपूर्ण छ किनभने अत्यधिक चाल, विरूपण, वा असंगत स्थितिले डाउनस्ट्रीम असेंबली शुद्धतालाई असर गर्न सक्छ।
थप जानकारीको लागि, खरीददारहरूले अल्पविरामको समीक्षा गर्न सक्छन्छोटो प्रकारको भ्याकुम सक्शन कप ZP2-MU उत्पादन पृष्ठविस्तृत मोडेल जानकारी र अर्डर कन्फिगरेसनहरूको लागि।
स्वचालनमा कम्प्याक्ट डिजाइन किन महत्त्वपूर्ण छ?
आधुनिक स्वचालन उपकरणहरू बढ्दो कम्प्याक्ट हुँदैछ। रोबोटहरू, रैखिक एक्चुएटरहरू, एसेम्बली स्टेशनहरू, र सटीक ह्यान्डलिंग प्रणालीहरूले प्राय: सीमित काम गर्ने खाम भित्र धेरै कार्यहरू गर्न आवश्यक छ। यस्तो वातावरणमा, प्रत्येक वायवीय घटकको आयामले समग्र मेकानिकल डिजाइनलाई असर गर्न सक्छ।
छोटो भ्याकुम सक्शन कपले धेरै व्यावहारिक फाइदाहरू प्रदान गर्न सक्छ:
- घटाइएको स्थापना उचाइ:कम-प्रोफाइल निर्माण प्रतिबन्धित ठाडो ठाउँहरूको लागि उपयुक्त छ।
- राम्रो पहुँच:साना प्याडहरू घना कम्पोनेन्ट लेआउट भित्र अवस्थित workpieces पुग्न सक्छ।
- कम्प्याक्ट ग्रिपर डिजाइन:धेरै साना सक्शन बिन्दुहरू सीमित क्षेत्रमा एकीकृत गर्न सकिन्छ।
- सटीक ह्यान्डलिङ:साना प्याड व्यासले साना वर्कपीस सतहहरूलाई अझ प्रभावकारी रूपमा मिलाउन सक्छ।
- लचिलो उपकरण एकीकरण:बिभिन्न इनलेट र थ्रेड कन्फिगरेसनहरूले वायमेटिक प्रणाली डिजाइनलाई सरल बनाउँदछ।
यी विशेषताहरूले कम्प्याक्ट भ्याकुम प्याडहरू विशेष गरी उच्च-गति र उच्च-घनत्व स्वचालित उत्पादन उपकरणहरू विकास गर्ने निर्माताहरूलाई सान्दर्भिक बनाउँदछ।
ZP2-MU का मुख्य विशेषताहरू के हुन्?
भ्याकुम सक्शन कपको प्रदर्शन यसको व्यास भन्दा बढीमा निर्भर गर्दछ। इन्जिनियरहरूले यसको प्रोफाइल, सामग्री, जडान विधि, workpiece विशेषताहरू, र सञ्चालन वातावरण पनि विचार गर्नुपर्छ।
1. अल्ट्रा-कम्प्याक्ट प्याड आकारहरू
ZP2-MU मोडेलहरू φ2, φ3.5, φ4, φ5, φ6, φ8, φ10, र φ15 मिमी आकारहरूमा उपलब्ध छन्। यो फराकिलो चयनले श्रृंखलालाई माइक्रो-कम्पोनेन्टहरू र हल्का वजनका भागहरूको लागि उपयुक्त बनाउँछ।
2. समतल सम्पर्क संरचना
MU कन्फिगरेसनले फ्ल्याट प्याड डिजाइन प्रयोग गर्दछ। यो संरचना उचित आकारको वर्कपीसहरूसँग स्थिर सम्पर्कको लागि हो र दोहोर्याइएको पिक-एन्ड-प्लेस चक्रहरूमा लगातार सोखन कायम राख्न मद्दत गर्न सक्छ।
3. बहु सामग्री विकल्पहरू
प्रयोगकर्ताहरूले तापमान, रासायनिक एक्सपोजर, पहिरन, र इलेक्ट्रोस्टेटिक आवश्यकताहरू अनुसार विभिन्न रबर सामग्रीहरू चयन गर्न सक्छन्। यसले उत्पादन परिवारलाई एकल-सामग्री भ्याकुम प्याड भन्दा बढी अनुकूलनीय बनाउँछ।
4. धेरै माउन्ट कन्फिगरेसनहरू
श्रृंखलाले विभिन्न प्याड साइजका लागि A3 बाह्य थ्रेडहरू र H5 वा B5 कन्फिगरेसनहरू सहित जडान विकल्पहरूलाई समर्थन गर्दछ। ठाडो भ्याकुम इनलेट व्यवस्थाहरू ZP2-T कन्फिगरेसनहरू मार्फत पनि उपलब्ध छन्।
5. संवेदनशील अनुप्रयोगहरूको लागि प्रवाहकीय विकल्पहरू
स्थिर विद्युत नियन्त्रण महत्त्वपूर्ण हुँदा प्रवाहकीय NBR र प्रवाहकीय सिलिकन रबर विकल्पहरू चयन गर्न सकिन्छ। यो विशेष गरी इलेक्ट्रोनिक्स र अर्धचालक निर्माण वातावरण संग सम्बन्धित छ।
के विनिर्देशहरू खरीददारहरूले विचार गर्नुपर्छ?
भ्याकुम सक्शन कप छनोट गर्दा सबैभन्दा सानो उपलब्ध मोडेल चयन गर्नुको सट्टा वास्तविक वर्कपीस र मेसिन कन्फिगरेसनबाट सुरु गर्नुपर्छ। स्वचालन परियोजनाको लागि ZP2-MU मूल्याङ्कन गर्दा निम्न विनिर्देशहरू महत्त्वपूर्ण छन्।
| निर्दिष्टीकरण | उपलब्ध विकल्प / जानकारी | किन यो महत्त्वपूर्ण छ |
|---|---|---|
| प्याड प्रकार | MU फ्ल्याट प्रकार | उपयुक्त सतहहरूसँग कम्प्याक्ट र स्थिर सम्पर्कलाई समर्थन गर्दछ |
| प्याड व्यास | φ2, φ3.5, φ4, φ5, φ6, φ8, φ10, φ15 मिमी | प्याडलाई सानो workpiece आयामहरूसँग मिलाउन अनुमति दिन्छ |
| सामग्री | NBR, सिलिकॉन, Urethane, FKM, प्रवाहकीय NBR, प्रवाहकीय सिलिकन | तापमान, रासायनिक, पहिरन, र स्थिर-नियन्त्रण आवश्यकताहरू अनुकूलन गर्न अनुमति दिन्छ |
| जडान | A3, H5, B5 मोडेलमा निर्भर गर्दछ | विभिन्न वायवीय लेआउट संग एकीकरण समर्थन गर्दछ |
| संरचना | छोटो / कम प्रोफाइल | उपयोगी जहाँ स्थापना उचाइ प्रतिबन्धित छ |
| विशिष्ट Workpieces | साना र हल्का कम्पोनेन्टहरू | सटीक पिक-एन्ड-प्लेस अपरेशनहरूको लागि उपयुक्त |
विभिन्न प्याड सामग्रीहरूले प्रदर्शनलाई कसरी असर गर्छ?
भ्याकुम प्याड निर्दिष्ट गर्दा सामग्री चयन सबैभन्दा महत्त्वपूर्ण निर्णयहरू मध्ये एक हो। विभिन्न सामग्रीहरूले तापमान प्रतिरोध, रासायनिक प्रतिरोध, घर्षण प्रतिरोध, र विशेष औद्योगिक वातावरणको लागि उपयुक्तताको विभिन्न स्तरहरू प्रदर्शन गर्दछ।
| सामग्री | सामान्य तापमान दायरा | उपयुक्त अनुप्रयोगहरू |
|---|---|---|
| NBR | 0°C देखि 120°C | सामान्य औद्योगिक काम, धातु प्लेट, लिबास र नालीदार बोर्ड |
| सिलिकन रबर | -30°C देखि 200°C | अर्धचालक ह्यान्डलिङ, पातलो workpieces र खाना सम्बन्धित उपकरण |
| Urethane रबर | 0°C देखि 60°C | नालीदार बोर्ड, फलामको प्लेट र लिबासको सामान्य ह्यान्डलिंग |
| FKM | 0°C देखि 250°C | रासायनिक-सम्बन्धित अनुप्रयोगहरू र माग तापक्रम वातावरण |
| प्रवाहकीय NBR | 0°C देखि 100°C | स्थिर बिजुली नियन्त्रण आवश्यक अर्धचालक अनुप्रयोगहरू |
| प्रवाहकीय सिलिकॉन | -10°C देखि 200°C | सेमीकन्डक्टर र इलेक्ट्रोनिक्स एप्लिकेसनहरू इलेक्ट्रोस्टेटिक सरोकारहरूसँग |
वास्तविक सामग्री चयन सधैं पूर्ण परिचालन वातावरणमा आधारित हुनुपर्छ, जसमा workpiece सतह, तापमान, रसायन, भ्याकुम अवस्था, र आवश्यक सेवा जीवन समावेश छ।
ZP2-MU भ्याकुम सक्शन कपहरू कहाँ प्रयोग गर्न सकिन्छ?
ZP2-MU को साना आयामहरू र सामग्री लचिलोपनले शृङ्खलालाई सटीक स्वचालनमा विशेष रूपमा सान्दर्भिक बनाउँछ।
इलेक्ट्रोनिक्स र अर्धचालक निर्माण
साना इलेक्ट्रोनिक कम्पोनेन्टहरूलाई सावधानीपूर्वक ह्यान्डल गर्न आवश्यक छ किनभने अत्यधिक मेकानिकल बल वा इलेक्ट्रोस्ट्याटिक डिस्चार्जले संवेदनशील उत्पादनहरूलाई क्षति पुर्याउन सक्छ। कन्डक्टिभ सिलिकन र कन्डक्टिभ NBR विकल्पहरू अनुप्रयोगहरूको लागि विचार गर्न सकिन्छ जहाँ स्थिर नियन्त्रण उपकरण डिजाइनको भाग हो।
सटीक विधानसभा
स्वचालित असेंबली प्रणालीहरूले प्राय: सानो प्लास्टिक, धातु, वा इलेक्ट्रोनिक भागहरू हेरफेर गर्दछ। एक कम्प्याक्ट सक्शन कपले छेउछाउका कम्पोनेन्टहरूमा हस्तक्षेप नगरी अन्त-आर्म टुलिङलाई वर्कपीसहरूमा पुग्न मद्दत गर्न सक्छ।
प्याकेजिङ स्वचालन
हल्का प्याकेजिङ्ग कम्पोनेन्टहरू र साना उत्पादनहरू भ्याकुम ग्रिपिङ प्रविधि प्रयोग गरेर स्थानान्तरण गर्न सकिन्छ। धेरै साना सक्शन कपहरू पनि अनुकूलित ग्रिपिङ ढाँचा सिर्जना गर्न व्यवस्थित गर्न सकिन्छ।
माइक्रो कम्पोनेन्ट ह्यान्डलिङ
जब workpieces आकार मा केहि मिलिमिटर मात्र छ, एक ठूलो सक्शन प्याड एक कुशल सम्पर्क क्षेत्र प्रदान गर्न सक्दैन। ZP2-MU को φ2–φ15 mm दायराले कम्पोनेन्टमा ग्रिपिङ पोइन्ट मिलाउन थप विकल्पहरू प्रदान गर्दछ।
कसरी इन्जिनियरहरूले सही मोडेल चयन गर्नुपर्छ?
एक व्यवस्थित चयन प्रक्रियाले एकीकरण समस्याहरू कम गर्न र भ्याकुम पकड विश्वसनीयता सुधार गर्न सक्छ।
- उपलब्ध सम्पर्क क्षेत्र मापन गर्नुहोस्।एक प्याड व्यास चयन गर्नुहोस् जुन इच्छित पकड सतहमा सुरक्षित रूपमा फिट हुन्छ।
- स्थापना ठाउँ जाँच गर्नुहोस्।निश्चित गर्नुहोस् कि छोटो-प्रकारको संरचना र चयन गरिएको जडान कन्फिगरेसन ग्रिपरमा फिट छ।
- workpiece सामग्री मूल्याङ्कन गर्नुहोस्।सतह बनावट, कठोरता, porosity, र सफाई भ्याकुम प्रदर्शन असर गर्न सक्छ।
- उपयुक्त रबर सामग्री चयन गर्नुहोस्।तापक्रम, रसायन, घर्षण, र स्थिर बिजुलीलाई विचार गर्नुहोस्।
- भ्याकुम जडान पुष्टि गर्नुहोस्।वायवीय प्रणालीसँग A3, H5, B5, वा लागू एडाप्टर कन्फिगरेसन मिलाउनुहोस्।
- पूर्ण विधानसभा परीक्षण गर्नुहोस्।सोखन स्थिरता, चक्र समय, स्थिति सटीकता, र वास्तविक अपरेटिङ सर्तहरूमा रिलीज व्यवहार प्रमाणित गर्नुहोस्।
यो दृष्टिकोण विशेष गरी चीन निर्माता वा आपूर्तिकर्ता अनुकूलित वायमेटिक कम्पोनेन्ट आवश्यकताहरू समर्थन गर्न सक्षम खोज्ने खरीददारहरूको लागि उपयोगी छ।
तिनीहरूले स्वचालित प्रणालीहरूमा के फाइदाहरू ल्याउन सक्छन्?
मेशिन निर्माणकर्ताहरूको लागि, कम्प्याक्ट भ्याकुम प्याडको मूल्य यसको सानो आकार मात्र होइन। यसको वास्तविक फाइदा कसरी त्यो कम्प्याक्टनेसले समग्र स्वचालन प्रणालीमा योगदान पुर्याउँछ।
- अन्तरिक्ष दक्षता:छोटो निर्माणले इन्जिनियरहरूलाई प्रतिबन्धित स्थापना क्षेत्रहरूमा काम गर्न मद्दत गर्दछ।
- कम्पोनेन्ट अनुकूलता:धेरै प्याड आकारहरू विभिन्न साना workpieces समायोजन।
- सामाग्री लचिलोपन:धेरै रबर विकल्पहरूले विभिन्न औद्योगिक वातावरणलाई समर्थन गर्दछ।
- सटीक-उन्मुख ह्यान्डलिंग:साना सम्पर्क सतहहरू माइक्रो-कम्पोनेन्टहरूमा राम्रोसँग उपयुक्त हुन सक्छन्।
- स्थिर-नियन्त्रण विकल्प:इलेक्ट्रोनिक्स र अर्धचालक अनुप्रयोगहरूको लागि प्रवाहकीय सामग्रीहरू उपलब्ध छन्।
- एकीकरण लचीलापन:विभिन्न इनलेट र थ्रेड कन्फिगरेसनहरूले उपकरण डिजाइनलाई सरल बनाउन सक्छ।
- थोक उत्पादन स्थिरता:बहु सक्शन कपहरू प्रयोग गरेर स्वचालित प्रणालीहरूको लागि, दोहोर्याउन मिल्ने ग्रिपिङ प्रदर्शनको लागि आयामी स्थिरता महत्त्वपूर्ण छ।
छोटो प्रकारको भ्याकुम सक्शन कप ZP2-MU बारे FAQ
ZP2 श्रृंखलामा MU को अर्थ के हो?
MU ले ZP2 श्रृंखला भित्र फ्लैट, छोटो-प्रकारको कन्फिगरेसन पहिचान गर्दछ। यो कम्प्याक्ट स्थापना र सानो र हल्का workpieces को सटीक ह्यान्डलिंग को लागी डिजाइन गरिएको छ।
ZP2-MU को लागि कुन आकारहरू उपलब्ध छन्?
उपलब्ध प्याड व्यासहरूमा φ2, φ3.5, φ4, φ5, φ6, φ8, φ10, र φ15 mm समावेश छ। उपयुक्त आकार workpiece आयाम र प्रयोगयोग्य सम्पर्क क्षेत्र अनुसार चयन गर्नुपर्छ।
कुन सामग्री अर्धचालक अनुप्रयोगहरूको लागि उपयुक्त छ?
सिलिकन रबर अर्धचालक-सम्बन्धित अनुप्रयोगहरूको लागि सूचीबद्ध गरिएको छ, जबकि स्थिर विद्युत नियन्त्रण आवश्यक हुँदा प्रवाहकीय NBR र प्रवाहकीय सिलिकन रबर उपलब्ध छन्। अन्तिम चयनले विशिष्ट प्रक्रिया वातावरणलाई विचार गर्नुपर्छ।
ZP2-MU सीमित स्थापना स्थानहरूमा प्रयोग गर्न सकिन्छ?
हो। यसको छोटो र कम-प्रोफाइल संरचना विशेष गरी अनुप्रयोगहरूको लागि हो जहाँ स्थापना उचाइ प्रतिबन्धित छ।
के सक्शन कपहरू अनुकूलित गर्न सकिन्छ?
चयन गरिएका कन्फिगरेसनहरू अनुकूलित गर्न सकिन्छ। खरिदकर्ताहरूले workpiece, आवश्यक प्याड व्यास, सामग्री, माउन्टिंग कन्फिगरेसन, भ्याकुम इनलेट दिशा, र अपरेटिङ वातावरणको बारेमा जानकारी प्रदान गर्नुपर्छ ताकि उपयुक्त कन्फिगरेसन मूल्याङ्कन गर्न सकिन्छ।
तपाईंको अर्को स्वचालन परियोजनाको लागि ZP2-MU किन विचार गर्नुहोस्?
छोटो प्रकारको भ्याकुम सक्शन कप ZP2-MU ले कम्प्याक्ट निर्माण, सानो प्याड व्यास, लचिलो सामग्री चयन, र सटीक भ्याकुम ह्यान्डलिङको लागि व्यावहारिक समाधानमा धेरै माउन्ट विकल्पहरू संयोजन गर्दछ। सेमीकन्डक्टर र इलेक्ट्रोनिक्स उत्पादनबाट परिशुद्धता असेंबली र प्याकेजिङ्ग स्वचालन सम्म, श्रृंखलाले मेसिन डिजाइनरहरूलाई साना वर्कपीस र प्रतिबन्धित स्थापना स्थानहरूको चुनौतीहरूलाई सम्बोधन गर्न मद्दत गर्न सक्छ।
यदि तपाइँ स्वचालित उपकरणहरूको लागि कम्प्याक्ट भ्याकुम सक्शन कपहरू सोर्स गर्दै हुनुहुन्छ, विभिन्न प्याड सामग्रीहरूको मूल्याङ्कन गर्दै हुनुहुन्छ, वा अनुकूलित वायमेटिक ग्रिपिङ समाधान विकास गर्दै हुनुहुन्छ,अल्पविरामतपाइँको आवेदन आवश्यकताहरु अनुसार एक उपयुक्त ZP2-MU कन्फिगरेसन पहिचान गर्न मद्दत गर्न सक्छ। मोडेल चयन, थोक खरिद, अनुकूलित समाधान, वा प्राविधिक प्रश्नहरूको लागि,हामीलाई सम्पर्क गर्नुहोस्तपाइँको परियोजना बारे छलफल गर्न र तपाइँको स्वचालन प्रणालीको लागि सही भ्याकुम सक्शन कप समाधान फेला पार्न।
