भ्याकुम सक्शन चार मुख्य फाइदाहरू सहित औद्योगिक स्वचालनमा "लचिलो ग्रासिङ" को लागि मुख्य समाधान हो: गैर-हानिकारक ग्रासिङ, बहु-सामग्री/अनियमित वर्कपीसहरूमा अनुकूलनता, सफा र वातावरणीय सुरक्षा, र लचिलो सञ्चालन। यो workpieces को विभिन्न उद्योग विशेषताहरु (पातलो / बाक्लो, परिशुद्धता / मोटे, सेनेटरी / मानक) लाई अनुकूलित गर्न सकिन्छ।
स्पन्ज भ्याकुम सक्शन कप ZP2
Commaelec ले यसको उत्पादनमा उच्च-गुणस्तरको रबर, सिलिकन, र विभिन्न विशेष सामग्रीहरू (जस्तै एन्टि-स्टेटिक कम्पाउन्डहरू) प्रयोग गरी आफ्नै उत्पादन सुविधाहरू सञ्चालन गर्दछ। हामी छनोट गर्नको लागि आकार विनिर्देशहरूको विस्तृत श्रृंखला प्रदान गर्दछौं। स्पन्ज भ्याकुम सक्शन कप ZP2 इलेक्ट्रोनिक्स उत्पादन क्षेत्रमा व्यापक रूपमा प्रयोग गरिन्छ; विशेष गरी असमान वर्कपीसहरू ह्यान्डल गर्नको लागि डिजाइन गरिएको, यो श्रृंखला चार कम्प्याक्ट आकारहरूमा उपलब्ध छ: φ6mm, φ8mm, φ10mm, र φ15mm।
क्लिक गर्नुहोस् र चयन सुरु गर्नुहोस्
》उत्पादन जानकारी मा फर्कनुहोस्

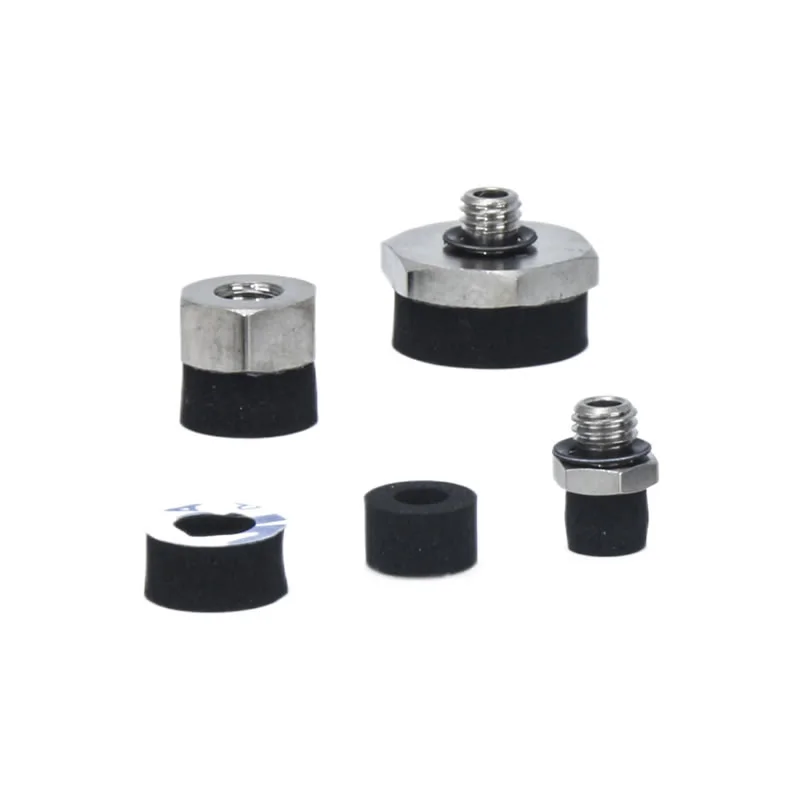

स्पन्ज भ्याकुम सक्शन कप ZP2
ZP2 श्रृंखला स्पन्ज भ्याकुम प्याड इकाई
एडाप्टर स्पन्ज भ्याकुम प्याडको साथ ZP2-T श्रृंखला
विवरण
कसरी अर्डर गर्ने
निर्दिष्टीकरण / सामग्री
अनुप्रयोगहरू
स्रोत
स्पन्ज भ्याकुम सक्शन कप ZP2 स्वचालित प्रणालीहरूमा असमान, बनावट, वा अनियमित सतहहरूको स्थिर पकडको लागि इन्जिनियर गरिएको छ। तिनीहरूको कम्प्याक्ट र लचिलो डिजाइनले तिनीहरूलाई इलेक्ट्रोनिक्स, इन्जेक्सन मोल्डिङ, र साना मेटलवर्किङ उद्योगहरूको लागि आदर्श बनाउँछ।
स्पन्ज भ्याकुम सक्शन कप ZP2 का मुख्य विशेषताहरू
उच्च लोचदार सामग्री
नरम स्पन्ज सामग्रीबाट बनाइएको हो जुन प्रोट्रसन्स, डिप्रेसन र नराम्रो सतहहरू अनुरूप हुन्छ
नाजुक कम्पोनेन्टहरूलाई नोक्सान नगरी कोमल तर दृढ पकड सुनिश्चित गर्दछ
उत्कृष्ट सील
भ्याकुम चुहावट रोक्नको लागि प्रभावकारी रूपमा सतह खाली ठाउँहरू भर्छ
असमान workpieces को भरपर्दो ह्यान्डलिंग को लागी लगातार चूषण शक्ति कायम राख्छ
विविध विकल्प
रोबोट हतियार र स्वचालित ह्यान्डलिंग प्रणाली संग उपयुक्त
साना इलेक्ट्रोनिक्स, सर्किट बोर्डहरू, मोल्डेड कम्पोनेन्टहरू, र हार्डवेयर भागहरूका लागि उपयुक्त
कम्प्याक्ट डिजाइन
अन्तरिक्ष-बचत निर्माणले कडा उत्पादन लाइनहरूमा एकीकरण गर्न अनुमति दिन्छ
सीमित स्थापना ठाउँ भएका स्टेशनहरूको लागि आदर्श
उपलब्ध फारमहरू
विभिन्न सतह आवश्यकताहरू मिलाउन फ्ल्याट र बनावट संस्करणहरूमा उपलब्ध छ
सटीक ह्यान्डलिंग आवश्यकताहरूको साथ विभिन्न स्वचालन अनुप्रयोगहरूमा अनुकूलन योग्य
व्यास दायरा
φ6mm, φ8mm, φ10mm, र φ15mm मा प्रस्तावित
साना र अनियमित workpieces को एक विस्तृत दायरा अनुरूप लचिलोपन प्रदान गर्दछ
FAQ
ZP2 स्पन्ज प्याडहरू केका लागि प्रयोग गरिन्छ?
स्पन्ज भ्याकुम सक्शन कप ZP2 स्वचालित प्रणालीहरूमा असमान, बनावट, वा अनियमित वर्कपीसहरू समात्नको लागि आदर्श हो, सामान्यतया इलेक्ट्रोनिक्स, इन्जेक्शन मोल्डिंग, र साना धातु पार्ट्स ह्यान्डलिङमा प्रयोग गरिन्छ।
कुन आकार र आकारहरू उपलब्ध छन्?
तिनीहरू व्यास φ6mm, φ8mm, φ10mm, र φ15mm फ्ल्याट वा टेक्स्चर फारमहरूमा आउँछन्, रोबोटिक हात र स्वचालित उत्पादन लाइनहरूमा कम्प्याक्ट एकीकरणको लागि डिजाइन गरिएको।
मैले सही साइज कसरी छनौट गर्नुपर्छ?
तपाईंको स्वचालन प्रणालीसँग पर्याप्त भ्याकुम सम्पर्क र अनुकूलता सुनिश्चित गर्दै वर्कपीसको सतह क्षेत्र र वजनसँग मिल्ने कप चयन गर्नुहोस्।
सामान्य लोड क्षमता के हो?
लोड कप आकार, सतह प्रकार, र भ्याकुम स्रोत मा निर्भर गर्दछ; साना कपहरू हल्का कम्पोनेन्टहरू अनुरूप हुन्छन्, जबकि ठूला φ15mm कपहरूले थोरै भारी वा असमान भागहरू ह्यान्डल गर्न सक्छन्।
मैले तिनीहरूलाई कहिले बदल्नु पर्छ?
कपहरू प्रतिस्थापन गर्नुहोस् यदि त्यहाँ देखिने पहिरन, दरार, वा विकृति छ, वा यदि भ्याकुम टाँसिएको छ भने, भरपर्दो र सुरक्षित ह्यान्डलिंग सुनिश्चित गर्दै।

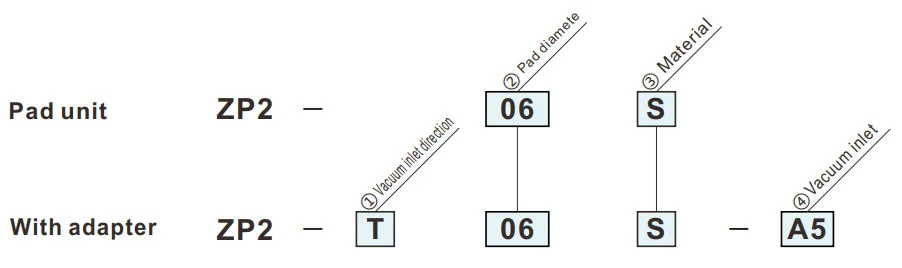

कसरी अर्डर गर्ने
- बम्पहरू सहित कामका टुक्राहरू अवशोषणको लागि।
| ①भ्याकुम इनलेट दिशा | |
| T | ठाडो |
| ②प्याड व्यास(मिमी) | |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 15 | ø15 |
| ③सामग्री | |
| S | सीआर स्पन्ज (डबल पक्षीय टेप संग) |
| ④ भ्याकुम इनलेट | |
| A5 | M5x0.8 (पुरुष) |
| B5 | M5x0.8 (महिला) |
आयाम(मिमी)
हरियो प्रतीक अनुकूलित मोडेल हो।

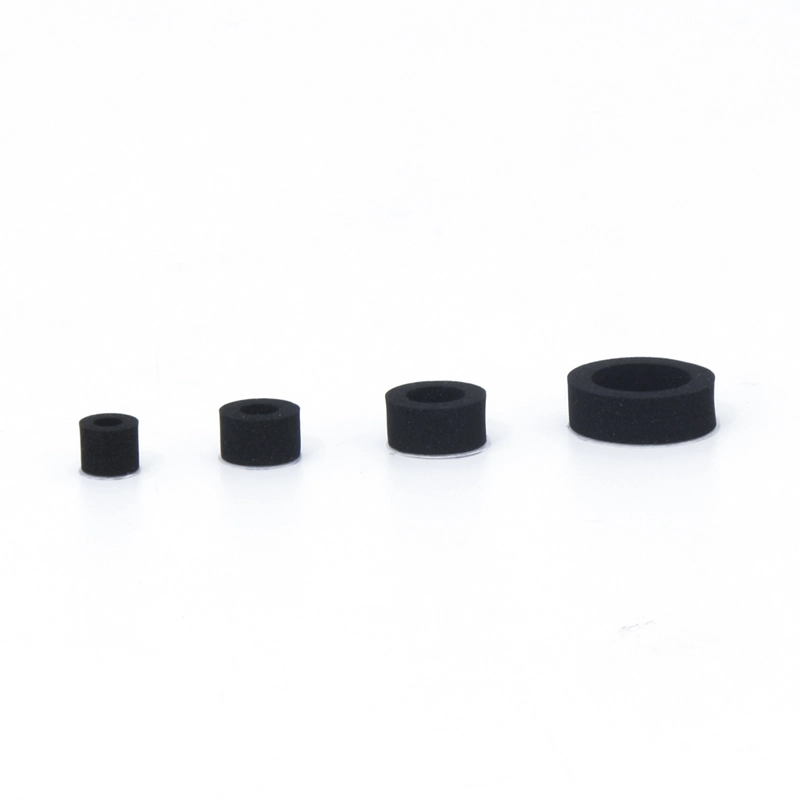

S
स्पन्ज प्याड
| मोडेल | øA | øB | ||
|
② प्याड dia |
③ प्याड सामग्री |
|||
| ZP2 | 06 | S | 6 | 3 |
| 08 | 8 | 4 | ||
| 10 | 10 | 6 | ||
| 15 | 15 | 10 | ||
सन्दर्भको लागि मोडेल: ZP2-06S
एडाप्टर माउन्टिङ आयामहरू
|
लागू प्याड: 06S
|
लागू प्याड: 08S
|
|
लागू प्याड: 10S
|
लागू प्याड: 15S
|

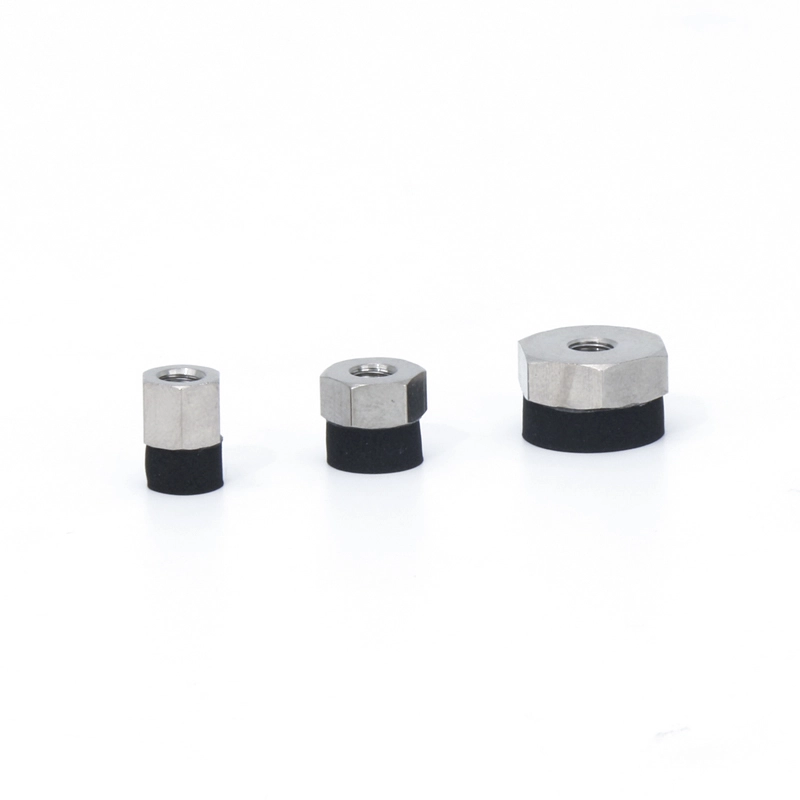

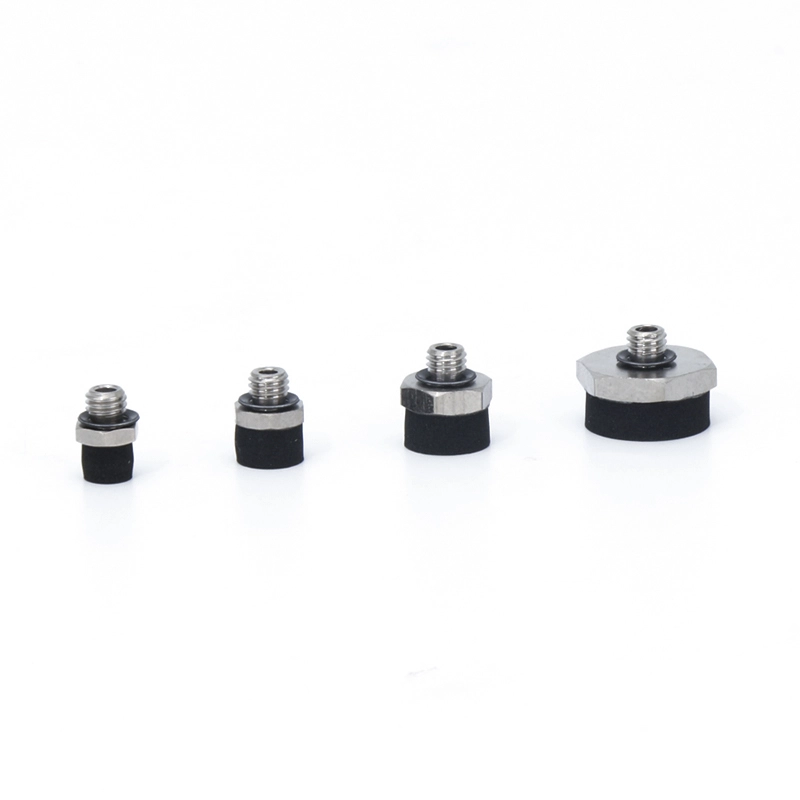

ZP2-T
ठाडो
A5
| मोडेल | øA | øB | øC | D | E | L | एडाप्टर | ||||
|
① भ्याकुम भित्री दिशा |
② प्याड dia |
③ प्याड सामग्री |
④ भ्याकुम इनलेट |
||||||||
| ZP2 | T | 06 | S | A5 | 6 | 3 | 1.5 | 2.5 | 7 | 11 | ZP2A-S02P |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S03P | ||||||
| 10 | 10 | 6 | 3.5 | 10 | 12 | ZP2A-S04P | |||||
| 15 | 15 | 10 | 15 | ZP2A-S05P | |||||||
सन्दर्भको लागि मोडेल: ZP2-T06S-A5
ZP2-T
ठाडो
B5
| मोडेल | øA | øB | øC | E | L | एडाप्टर | ||||
|
① भ्याकुम इनलेट दिशा |
② प्याड dia |
③ प्याड सामग्री |
④ भ्याकुम इनलेट |
|||||||
| ZP2 | T | 06 | S | B5 | 6 | 3 | 1.5 | 7 | 12 | ZP2A-S12 |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S13 | |||||
| 10 | 10 | 6 | 4.1 | 10 | 10 | ZP2A-S14 | ||||
| 15 | 15 | 10 | 15 | ZP2A-S15 | ||||||
सन्दर्भको लागि मोडेल: ZP2-T06S-B5
प्याड सामग्री र विशेषताहरू
⚪:थोरै वा कुनै प्रभाव छैन △:सर्तहरूको आधारमा प्रयोग गर्न सकिन्छ X:उपयुक्त छैन
|
सामग्री
विशेषताहरू
|
प्रतीक | ड्युरोमिटर HS (±5°) |
रङ को रबर |
सञ्चालन तापमान दायरा (°C) |
तेल प्रतिरोध पेट्रोल |
तेल प्रतिरोध बेन्जोल |
आधार प्रतिरोध |
एसिड प्रतिरोध |
मौसम योग्यता | ओजोन प्रतिरोध |
घर्षण प्रतिरोध |
वाटरप्रूफ | विलायक प्रतिरोध (बेन्जिन, टोल्युनि) |
आवेदन |
| NBR | N | 50 | कालो | ० ~ १२० | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | सामान्य कामको स्थानान्तरण, नालीदार बोर्ड, भेनियर प्लेट, फलामको प्लेट र अन्य |
| सिलिकन रबर | S | ४५ ~ ५० | सेतो | -३० ~ २०० | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकन्डक्टर, डाइ-कास्टिङबाट हटाउँदै, पातलो काम, फूड प्रोसेसर |
| Urethane रबर | U | ५० ~ ६० | ब्राउन | ० ~ ६० | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | नालीदार बोर्ड, फलामको प्लेट, लिबास प्लेट |
| FKM | F | 60 | कालो | ० ~ २५० | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | रासायनिक काम |
| प्रवाहकीय NBR | GN | ५० ~ ६५ | ० ~ १०० | △ | X | △ | X | △ | X | △ | △ | X | अर्धचालकको सामान्य कार्य (स्थिर विद्युत प्रतिरोध) | |
| प्रवाहकीय सिलिकॉन रब | GS | ५० ~ ६० | -१० ~ २०० | X | X | △ | X | ⚪ | ⚪ | X | △ | X | अर्धचालक (स्थिर विद्युत) |
माथिको तालिकाले विषय रबर सामग्रीको सामान्य विशेषताहरू मात्र समावेश गर्दछ। निलो प्रतीक अनुकूलित मोडेल हो।
विभिन्न औद्योगिक क्षेत्रहरूमा वायमेटिक कम्पोनेन्टहरू (भ्याकुम सक्शन कप) को आवेदन रूपरेखा
I. मूल शक्तिहरू
II। उद्योग द्वारा आवेदन को निकासी
A. चिकित्सा र चिकित्सा उद्योग
A.1: मुख्य आवश्यकताहरू:सफा र प्रदूषण-मुक्त (FDA/GMP अनुरूप), कोमल र गैर-हानिकारक, र क्रस-प्रदूषण रोकथाम
A.2 मुख्य परिदृश्यहरू:
1. औषधि प्याकेजिङ: औषधिको बोतल / औषधि प्लेट / इन्फ्यूजन झोला पिकअप (खाना ग्रेड सिलिकॉन सक्शन कप, कुनै कण बहाव छैन)
२. मेडिकल उपकरण असेंबली: सर्जिकल उपकरणहरू/मेडिकल क्याथेटरहरू/प्रोस्थेसिस ह्यान्डलिंगका टुक्राहरू (समायोज्य नकारात्मक दबाब, विरूपण संरक्षण)
3. जैविक प्रयोगशाला: पेट्री डिश/सेन्ट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड स्थानान्तरण (रासायनिक प्रतिरोधी, बाँझ संगत)
B. इलेक्ट्रोनिक्स र अर्धचालक उद्योग
B.1 मुख्य आवश्यकताहरू:विरोधी स्थिर (10⁶-10¹¹Ω), सटीक स्थिति (त्रुटि ≤0.01mm), स्क्र्याच प्रतिरोध
B.2 मुख्य परिदृश्यहरू:
1. चिप/सेमिकन्डक्टर: वेफर ह्यान्डलिङ, चिप प्याकेजिङ (छिद्रो सिरेमिक/एन्टी-स्टेटिक सिलिकॉन सक्शन कप, फुट्नबाट बच्न एकसमान नकारात्मक दबाब)
2. PCB/कम्पोनेन्टहरू: लचिलो PCB, माइक्रो कम्पोनेन्टहरू (0402 प्रतिरोधकहरू) सतह-माउन्ट गरिएको (पातलो सिलिकन/जेल/माइक्रो सक्सन कपहरू चर्को हुनबाट रोक्नको लागि)
3. डिस्प्ले: LCD/OLED प्यानल, टच ग्लास ग्राब (उच्च पारदर्शी सामग्री, कुनै दाग र स्क्र्याच छैन)
C. अटोमोबाइल र अटो पार्ट्स उद्योग
C.1 मुख्य आवश्यकताहरू:ठूलो सक्शन (एकल सक्शन डिस्क ≥500N), बहु-विशिष्टीकरण अनुकूलन (धातु/प्लास्टिक/ग्लास), गैर-स्लिप
C.2 मुख्य परिदृश्यहरू:
4. शरीर निर्माण: स्टिल प्लेट / ढोका फ्रेम ह्यान्डलिंग वेल्डिंग (ठूलो व्यास रबर / बहु-सक्शन कप एरे, एन्टी-स्लिप बनावट)
5. ग्लास / भित्री: विन्डस्क्रिन स्थापना, छालाको सिट सतह स्थानान्तरण (तापमान प्रतिरोधी सिलिकन / स्पन्ज सक्शन कप, विरूपण संरक्षण)
6. भागहरू: इन्जिन सिलिन्डर बडी / गियरबक्स हाउसिङ ग्र्याब (भ्याकुम + मेकानिकल लक, एन्टि-फल)
D. खाद्य र प्याकेजिङ उद्योग
D.1 मुख्य आवश्यकताहरू:खाद्य ग्रेड सामग्री (FDA प्रमाणित), सफा गर्न सजिलो, क्रस प्रतिरोधी
D.2 मुख्य परिदृश्यहरू:
1. खाना ह्यान्डलिङ: बेक्ड सामान / ताजा मासु / फल क्रमबद्ध (कम सक्शन स्पन्ज सक्शन कप, गन्धरहित र धुन सजिलो)
2. प्याकेजिङ स्वचालन: प्याकेजिङ झोला खोल्ने, बाँझ कार्टन मोल्डिङ (स्थिर उन्मूलन / बहु-बिन्दु सक्शन, पातलो / कडा प्याकेजिङको लागि उपयुक्त)
E. रसद र भण्डारण उद्योग
E.1 मुख्य आवश्यकताहरू:कुशल अनुकूलन (सामानको बहु विनिर्देश), स्थिर दबाव, विरोधी पतन
E.2 प्रमुख परिदृश्यहरू:
1. कार्टन ह्यान्डलिंग: ई-वाणिज्य दफ़्ती क्रमबद्ध (समायोज्य सक्शन एरे, भ्याकुम दबाव)
2. प्लेट/रोल: काठ बोर्ड/प्लास्टिक फिल्म रोल स्थानान्तरण (लामो स्ट्रिप/कुण्डाकार सक्शन कप, अफसेट रोक्न एकसमान सोखन)
F. नयाँ ऊर्जा र विशेष उद्योगहरू
F.1 नयाँ ऊर्जा (लिथियम ब्याट्री/पीवी):
1. लिथियम ब्याट्री प्लेट (एन्टि-स्टेटिक पोरस सक्शन कप, एन्टी-डस्ट), फोटोभोल्टिक गिलास (ठूलो सक्शन सिलिकॉन सक्शन कप, कुनै स्क्र्याच छैन)
F.2 मुद्रण र कागज
1. कागज/मुद्रित पदार्थ क्याप्चर (शोषक कागज सामग्री, च्यात्न र मसी प्रदूषण रोक्नको लागि हल्का नकारात्मक दबाब)
III। कोर अनुकूलन तर्कको सारांश
| Workpiece विशेषताहरु | पिपेट अनुकूलन कार्यक्रम | उद्योग परिदृश्यहरू अनुरूप |
| पातलो / नाजुक / सटीक | सिलिकन/सिरेमिक सामग्री, माइक्रो नकारात्मक दबाव, माइक्रो सक्शन नोजल | इलेक्ट्रोनिक अर्धचालक, औषधि |
| भारी वस्तुहरू / ठूलो आकार | रबर सामग्री, ठूलो व्यास सक्शन कप, बहु-सक्शन कप एरे | अटोमोबाइल, रसद प्यानल |
| स्वास्थ्य/प्रदूषण रोकथाम | खाना/चिकित्सा ग्रेड सिलिकॉन, संरचना सफा गर्न सजिलो | औषधि, खाना |
| नरम / अनियमित सतहहरू | स्पन्ज सामग्री, विरूप्य चूषण कप | कार भित्री, खाना |
| एन्टिस्टेटिक आवश्यकताहरू | Antistatic सिलिकॉन, आयन हावा सहयोगी | इलेक्ट्रोनिक अर्धचालक |
