How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

चीन बेलोज भ्याकुम सक्शन कप ZP2-MB आपूर्तिकर्ता

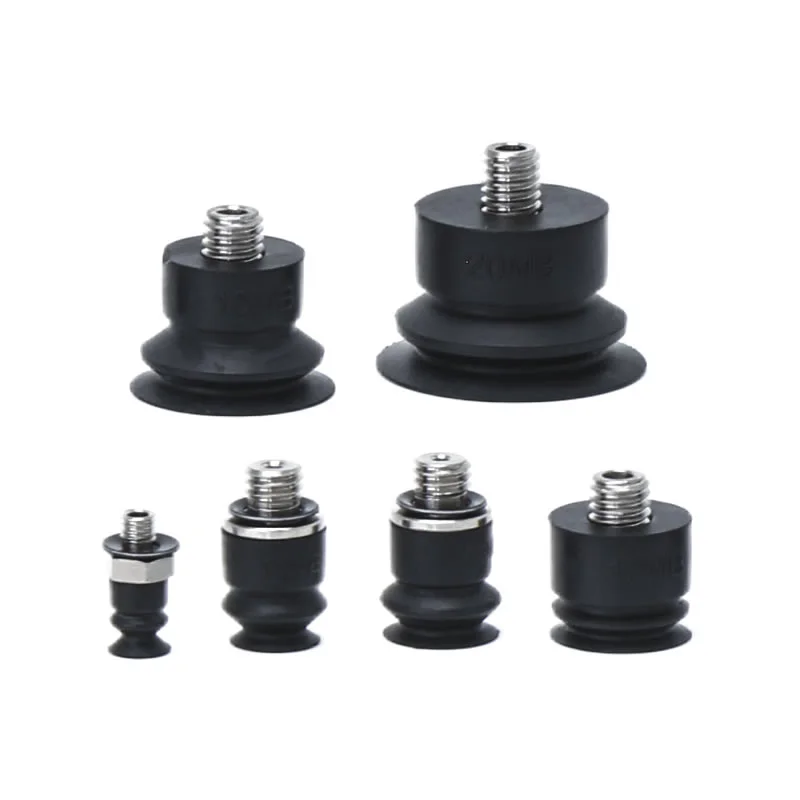

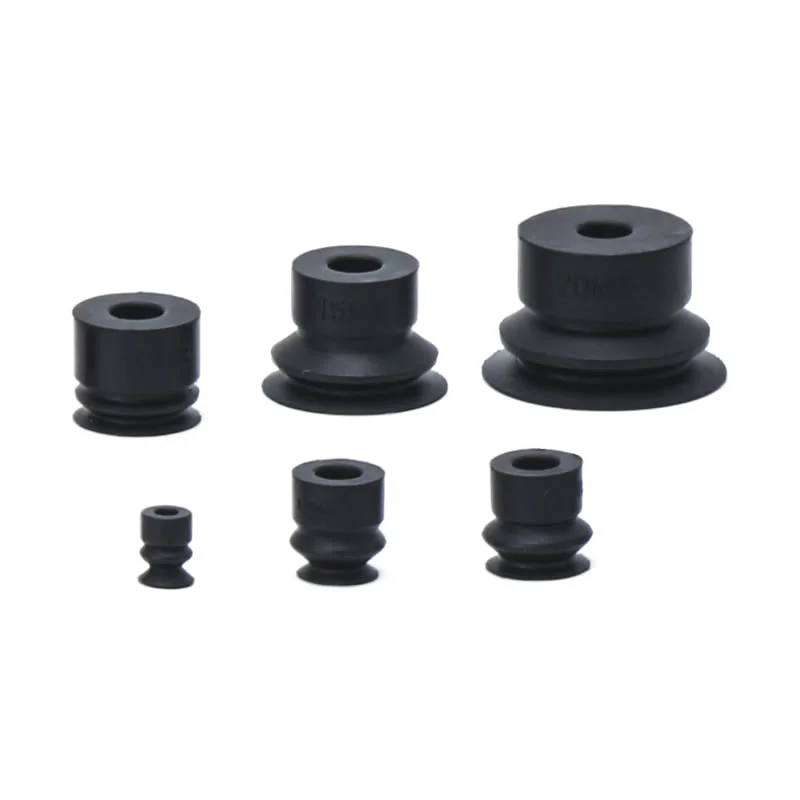

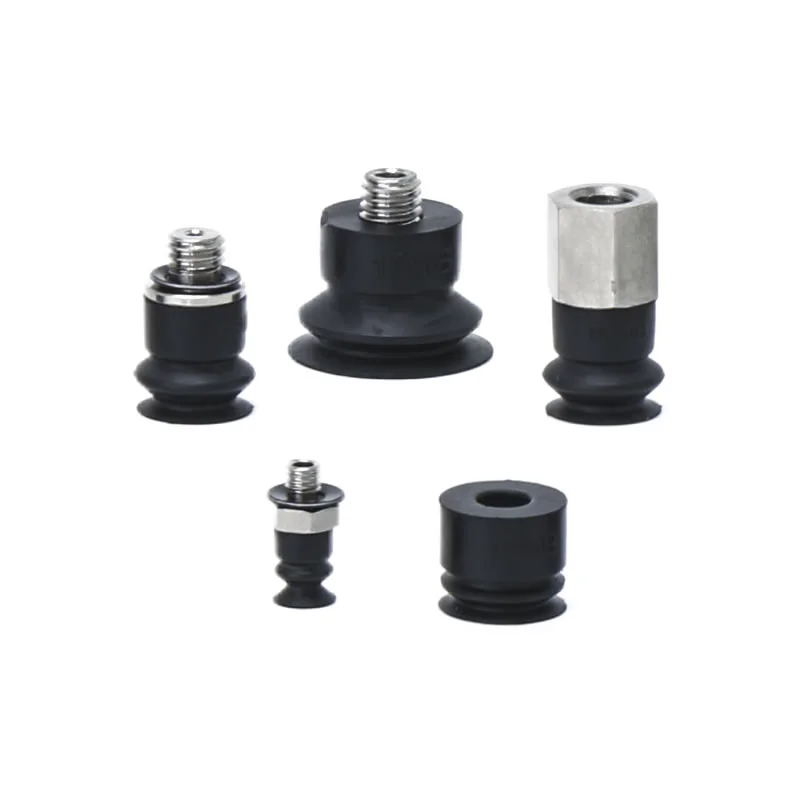

बेलोज भ्याकुम सक्शन कप ZP2-MB

चीनमा एक अग्रणी निर्माताको रूपमा, हाम्रो कारखानाले बेलोज भ्याकुम सक्शन कप ZP2-MB (व्यास ø4–20 मिमी) विशेष रूपमा झुकाव वा गोलाकार वर्कपीसहरूको लागि डिजाइन गरिएको प्रस्ताव गर्दछ। हामी एक अद्वितीय नालीदार (एकॉर्डियन-शैली) संरचना प्रस्तुत गर्ने समाधानहरू प्रदान गर्दछौं जसले अतिरिक्त ठाउँको आवश्यकता बिना नै निर्मित कुशनिंग कार्यक्षमता सक्षम गर्दछ। हामी NBR, सिलिकन, र एन्टि-स्टेटिक सामग्रीहरूमा तयार स्टक राख्छौं, र M3/M5 थ्रेडेड इन्टरफेस विकल्पहरू प्रस्ताव गर्दछौं।

कोर टेक्नोलोजीहरू

अनियमित सतहहरूसँग उच्च अनुकूलता:एकोर्डियन-शैली बेलो संरचनाको विशेषता रहेको, बेलोज भ्याकुम सक्शन कप ZP2-MB स्वचालित रूपमा गोलाकार, झुकाव वा अनियमित आकारको वर्कपीस सतहहरूसँग मिल्छ र सुरक्षित र स्थिर पकड प्रक्रिया सुनिश्चित गर्दै।

एकीकृत कुशनिंग डिजाइन:pleated संरचना अन्तर्निहित भौतिक लोच प्रदान गर्दछ, प्रभावकारी रूपमा अतिरिक्त वसन्त-लोड बफर माउन्ट को आवश्यकता बिना सम्पर्क प्रभाव अवशोषित - जसको कारण महत्वपूर्ण रूपमा स्थापना स्थान संरक्षण।

सटीक लघुकरण अनुप्रयोगहरू:विशेष रूपमा सानो, सटीक घटकहरूको लागि ईन्जिनियर गरिएको; इलेक्ट्रोनिक्स उत्पादन, सटीक असेंबली, र कम्प्याक्ट स्वचालन प्रणालीहरूमा माइक्रो-पार्टहरू ह्यान्डल गर्नको लागि मुख्य समाधानको रूपमा कार्य गर्दछ।

बहु-उद्योग लागूता:लघु गोलाकार इलेक्ट्रोनिक कम्पोनेन्टहरू, अनियमित धातुका भागहरू, र झुकाव प्लास्टिक फिटिंगहरू समात्नका लागि व्यापक रूपमा प्रयोग गरिएको; सानो आकारको रोबोटिक प्रणाली र सटीक प्याकेजिङ्ग उपकरणहरूमा सहज रूपमा एकीकृत हुन्छ।

कम्प्याक्ट स्पेस अनुकूलन:कुनै अतिरिक्त बफर (वसन्त-प्रकार) स्थापना ठाउँ आवश्यक छैन। एकीकृत संरचना अन्तरिक्ष-प्रतिबन्धित स्वचालन उपकरणहरू वा रोबोट आर्म टिपहरूको लागि डिजाइन गरिएको छ, विभिन्न कम्प्याक्ट उत्पादन लाइनहरूमा सिमलेस एकीकरण सक्षम पार्दै।

मुख्य विनिर्देशहरू:व्यास विकल्पहरू: बेलोज भ्याकुम सक्शन कप ZP2-MB को Sandblasted श्रृंखला φ4mm, φ6mm, φ8mm, φ10mm, φ15mm, र φ20mm सहित धेरै मानक व्यासहरूमा उपलब्ध छन्।

सामग्री चयन:नाइट्राइल रबर (NBR, मोडेल पदनाममा 'N' सहित), सिलिकन रबर ('S' चिन्ह लगाइएको), पोलियुरेथेन रबर, साथै प्रवाहकीय नाइट्राइल रबर र प्रवाहकीय सिलिकॉन रबर ('GS' चिन्हित) जस्ता विशेष सामग्रीहरू सहित विभिन्न परिचालन आवश्यकताहरू पूरा गर्न सामग्रीहरूको विस्तृत श्रृंखला उपलब्ध छ। यी सामग्रीहरू एन्टि-स्टेटिक गुणहरू र विशिष्ट रासायनिक वातावरणहरूको प्रतिरोधलाई पूरा गर्न डिजाइन गरिएको हो।

जडान विकल्प:M3×0.5 बाह्य थ्रेडहरूको लागि A3 (φ4mm सक्शन कपसँग मिल्दो) र A5/H5 M5×0.8 बाह्य थ्रेडहरू (φ6mm, φ8mm र ठूला सक्शन कपहरूसँग मिल्दो) सहित बहु थ्रेडेड जडानहरू उपलब्ध छन्। केही मोडेलहरूले B5 आन्तरिक थ्रेड जोइन्टहरूलाई पनि समर्थन गर्दछ, भ्याकुम पाइपलाइनहरू र रोबोट आर्म सहायक उपकरणहरूसँग सिमलेस एकीकरणको सुविधा दिन्छ।

I. मूल शक्तिहरू

भ्याकुम सक्शन चार मुख्य फाइदाहरू सहित औद्योगिक स्वचालनमा "लचिलो ग्रासिङ" को लागि मुख्य समाधान हो: गैर-हानिकारक ग्रासिङ, बहु-सामग्री/अनियमित वर्कपीसहरूमा अनुकूलनता, सफा र वातावरणीय सुरक्षा, र लचिलो सञ्चालन। यो workpieces को विभिन्न उद्योग विशेषताहरु (पातलो / बाक्लो, परिशुद्धता / मोटे, सेनेटरी / मानक) लाई अनुकूलित गर्न सकिन्छ।

II। उद्योग द्वारा आवेदन को निकासी

A. चिकित्सा र चिकित्सा उद्योग

A.1: मुख्य आवश्यकताहरू:सफा र प्रदूषण-मुक्त (FDA/GMP अनुरूप), कोमल र गैर-हानिकारक, र क्रस-प्रदूषण रोकथाम

A.2 मुख्य परिदृश्यहरू:

1. औषधि प्याकेजिङ: औषधिको बोतल / औषधि प्लेट / इन्फ्यूजन झोला पिकअप (खाना ग्रेड सिलिकॉन सक्शन कप, कुनै कण बहाव छैन)

२. मेडिकल उपकरण असेंबली: सर्जिकल उपकरणहरू/मेडिकल क्याथेटरहरू/प्रोस्थेसिस ह्यान्डलिंगका टुक्राहरू (समायोज्य नकारात्मक दबाब, विरूपण संरक्षण)

3. जैविक प्रयोगशाला: पेट्री डिश/सेन्ट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड स्थानान्तरण (रासायनिक प्रतिरोधी, बाँझ संगत)

B. इलेक्ट्रोनिक्स र अर्धचालक उद्योग

B.1 मुख्य आवश्यकताहरू:विरोधी स्थिर (10⁶-10¹¹Ω), सटीक स्थिति (त्रुटि ≤0.01mm), स्क्र्याच प्रतिरोध

B.2 मुख्य परिदृश्यहरू:

1. चिप/सेमिकन्डक्टर: वेफर ह्यान्डलिङ, चिप प्याकेजिङ (छिद्रो सिरेमिक/एन्टी-स्टेटिक सिलिकॉन सक्शन कप, फुट्नबाट बच्न एकसमान नकारात्मक दबाब)

2. PCB/कम्पोनेन्टहरू: लचिलो PCB, माइक्रो कम्पोनेन्टहरू (0402 प्रतिरोधकहरू) सतह-माउन्ट गरिएको (पातलो सिलिकन/जेल/माइक्रो सक्सन कपहरू चर्को हुनबाट रोक्नको लागि)

3. डिस्प्ले: LCD/OLED प्यानल, टच ग्लास ग्राब (उच्च पारदर्शी सामग्री, कुनै दाग र स्क्र्याच छैन)

C. अटोमोबाइल र अटो पार्ट्स उद्योग

C.1 मुख्य आवश्यकताहरू:ठूलो सक्शन (एकल सक्शन डिस्क ≥500N), बहु-विशिष्टीकरण अनुकूलन (धातु/प्लास्टिक/ग्लास), गैर-स्लिप

C.2 मुख्य परिदृश्यहरू:

4. शरीर निर्माण: स्टिल प्लेट / ढोका फ्रेम ह्यान्डलिंग वेल्डिंग (ठूलो व्यास रबर / बहु-सक्शन कप एरे, एन्टी-स्लिप बनावट)

5. ग्लास / भित्री: विन्डस्क्रिन स्थापना, छालाको सिट सतह स्थानान्तरण (तापमान प्रतिरोधी सिलिकन / स्पन्ज सक्शन कप, विरूपण संरक्षण)

6. भागहरू: इन्जिन सिलिन्डर बडी / गियरबक्स हाउसिङ ग्र्याब (भ्याकुम + मेकानिकल लक, एन्टि-फल)

D. खाद्य र प्याकेजिङ उद्योग

D.1 मुख्य आवश्यकताहरू:खाद्य ग्रेड सामग्री (FDA प्रमाणित), सफा गर्न सजिलो, क्रस प्रतिरोधी

D.2 मुख्य परिदृश्यहरू:

1. खाना ह्यान्डलिङ: बेक्ड सामान / ताजा मासु / फल क्रमबद्ध (कम सक्शन स्पन्ज सक्शन कप, गन्धरहित र धुन सजिलो)

2. प्याकेजिङ स्वचालन: प्याकेजिङ झोला खोल्ने, बाँझ कार्टन मोल्डिङ (स्थिर उन्मूलन / बहु-बिन्दु सक्शन, पातलो / कडा प्याकेजिङको लागि उपयुक्त)

E. रसद र भण्डारण उद्योग

E.1 मुख्य आवश्यकताहरू:कुशल अनुकूलन (सामानको बहु विनिर्देश), स्थिर दबाव, विरोधी पतन

E.2 प्रमुख परिदृश्यहरू:

1. कार्टन ह्यान्डलिंग: ई-वाणिज्य दफ़्ती क्रमबद्ध (समायोज्य सक्शन एरे, भ्याकुम दबाव)

2. प्लेट/रोल: काठ बोर्ड/प्लास्टिक फिल्म रोल स्थानान्तरण (लामो स्ट्रिप/कुण्डाकार सक्शन कप, अफसेट रोक्न एकसमान सोखन)

F. नयाँ ऊर्जा र विशेष उद्योगहरू

F.1 नयाँ ऊर्जा (लिथियम ब्याट्री/पीवी):

1. लिथियम ब्याट्री प्लेट (एन्टि-स्टेटिक पोरस सक्शन कप, एन्टी-डस्ट), फोटोभोल्टिक गिलास (ठूलो सक्शन सिलिकॉन सक्शन कप, कुनै स्क्र्याच छैन)

F.2 मुद्रण र कागज

1. कागज/मुद्रित पदार्थ क्याप्चर (शोषक कागज सामग्री, च्यात्न र मसी प्रदूषण रोक्नको लागि हल्का नकारात्मक दबाब)

III। कोर अनुकूलन तर्कको सारांश

Workpiece विशेषताहरु	पिपेट अनुकूलन कार्यक्रम	उद्योग परिदृश्यहरू अनुरूप
पातलो / नाजुक / सटीक	सिलिकन/सिरेमिक सामग्री, माइक्रो नकारात्मक दबाव, माइक्रो सक्शन नोजल	इलेक्ट्रोनिक अर्धचालक, औषधि
भारी वस्तुहरू / ठूलो आकार	रबर सामग्री, ठूलो व्यास सक्शन कप, बहु-सक्शन कप एरे	अटोमोबाइल, रसद प्यानल
स्वास्थ्य/प्रदूषण रोकथाम	खाना/चिकित्सा ग्रेड सिलिकॉन, संरचना सफा गर्न सजिलो	औषधि, खाना
नरम / अनियमित सतहहरू	स्पन्ज सामग्री, विरूप्य चूषण कप	कार भित्री, खाना
एन्टिस्टेटिक आवश्यकताहरू	Antistatic सिलिकॉन, आयन हावा सहयोगी	इलेक्ट्रोनिक अर्धचालक

⑤ भ्याकुम इनलेट ② प्याड व्यास(मिमी)		B04	B06	B08	B10	B15	B20
⑤ भ्याकुम इनलेट ② प्याड व्यास(मिमी)		ø4	ø6	ø8	ø10	ø15	ø20
A3	M3x0.5 (पुरुष)	●	—	—	—	—	—
H5	M5x0.8(पुरुष)	—	●	●	●	●	●

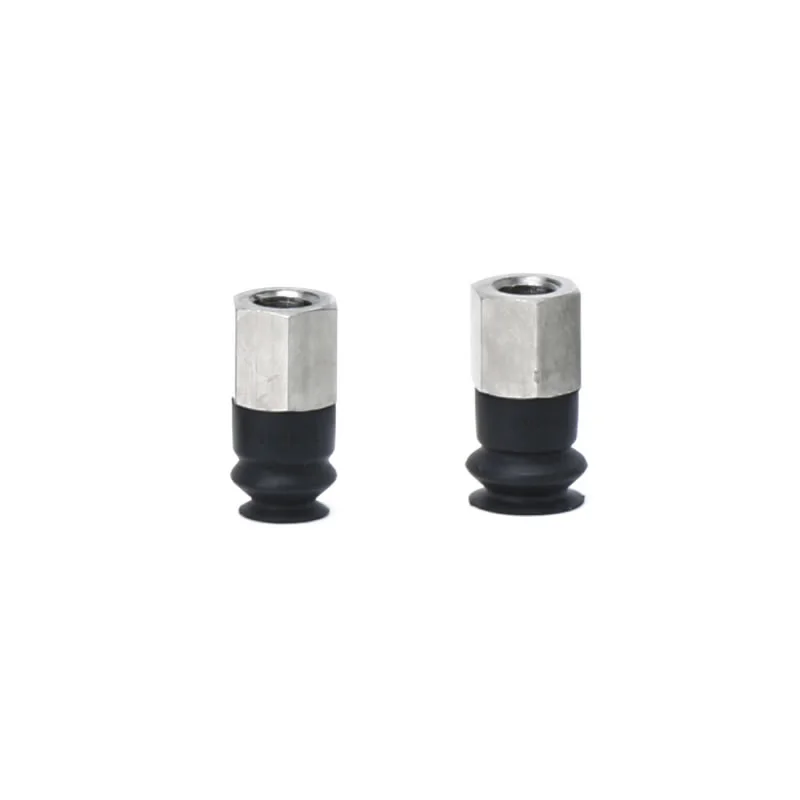

B5	M5x0.8(महिला)	—	●	●	—	—	—

④सामग्री
N	NBR
S	सिलिकन रबर
U	Urethane रबर
F	FKM
GN	प्रवाहकीय NBR
GS	प्रवाहकीय सिलिकॉन रबर

मोडेल
	② प्याड dia	③ प्याड प्रकार	④ प्याड सामग्री
ZP2	B02	MB	N S U F GN GS
	B04
	B06
	08

मोडेल				øA	øB	øC	øD
	② प्याड dia	③ प्याड प्रकार	④ प्याड सामग्री
ZP2	B06	MB	N S U F GN GS	6	7	3.3	8.4
	B08			8	9	4.7	9.6

मोडेल				øA	øB	øC	øD	øE	øF	G	Y
	② प्याड dia	③ प्याड प्रकार	④ प्याड सामग्री
ZP2	B10	MB	N S U F GN GS	10	11	6.8	10.8	7.8	11	9.5	3
	B15			15	16	9.4	14.4			11	4.5
	B20			20	21	12	18	10.8	15	13	5.5

बेलोज भ्याकुम सक्शन कप ZP2-MB

बेलोज भ्याकुम सक्शन कप ZP2-MB

ZP2 श्रृंखला बेलो भ्याकुम प्याड एकाई

Adapter Bellows भ्याकुम प्याडको साथ ZP2-T श्रृंखला

कोर टेक्नोलोजीहरू

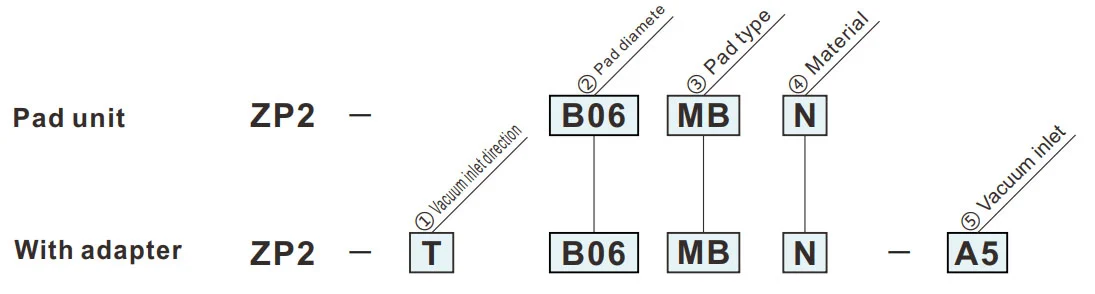

कसरी अर्डर गर्ने

आयाम(मिमी)

प्याड सामग्री र विशेषताहरू

विभिन्न औद्योगिक क्षेत्रहरूमा वायमेटिक कम्पोनेन्टहरू (भ्याकुम सक्शन कप) को आवेदन रूपरेखा

①भ्याकुम इनलेट दिशा
T	ठाडो

③प्याड प्रकार
MB	धम्की
