भ्याकुम सक्शन चार मुख्य फाइदाहरू सहित औद्योगिक स्वचालनमा "लचिलो ग्रासिङ" को लागि मुख्य समाधान हो: गैर-हानिकारक ग्रासिङ, बहु-सामग्री/अनियमित वर्कपीसहरूमा अनुकूलनता, सफा र वातावरणीय सुरक्षा, र लचिलो सञ्चालन। यो workpieces को विभिन्न उद्योग विशेषताहरु (पातलो / बाक्लो, परिशुद्धता / मोटे, सेनेटरी / मानक) लाई अनुकूलित गर्न सकिन्छ।
उच्च कठोरता बल संयुक्त भ्याकुम सक्शन कप ZP2
एक पेशेवर निर्माताको रूपमा, हामी तपाईंलाई उच्च-गुणस्तर, उच्च कठोरता बल संयुक्त भ्याकुम सक्शन कप ZP2 प्रदान गर्न समर्पित छौं। हाम्रा उत्पादनहरूमा असाधारण स्थिरता छ, जसले तिनीहरूलाई भारी वर्कपीसहरू र असमान सतहहरू भएकाहरूलाई ह्यान्डल गर्नका लागि विशेष रूपमा उपयुक्त बनाउँछ। अद्वितीय बल-संयुक्त डिजाइन स्वचालित रूपमा झुकाव सतहहरूमा अनुकूल हुन्छ, जसले गर्दा सक्शन विश्वसनीयतामा उल्लेखनीय वृद्धि हुन्छ। यो उत्पादन श्रृंखला NBR, सिलिकन, PU, FKM, र EPR लगायतका आकार र सामग्रीहरूको विस्तृत दायरामा उपलब्ध छ र तपाईंको विशेष अनुप्रयोग आवश्यकताहरू पूरा गर्न अनुकूलित गर्न सकिन्छ। यसबाहेक, एक वैकल्पिक बफर डिजाइन कमजोर workpieces को लागि व्यापक सतह सुरक्षा प्रदान गर्न उपलब्ध छ।
क्लिक गर्नुहोस् र चयन सुरु गर्नुहोस्
》उत्पादन जानकारी मा फर्कनुहोस्

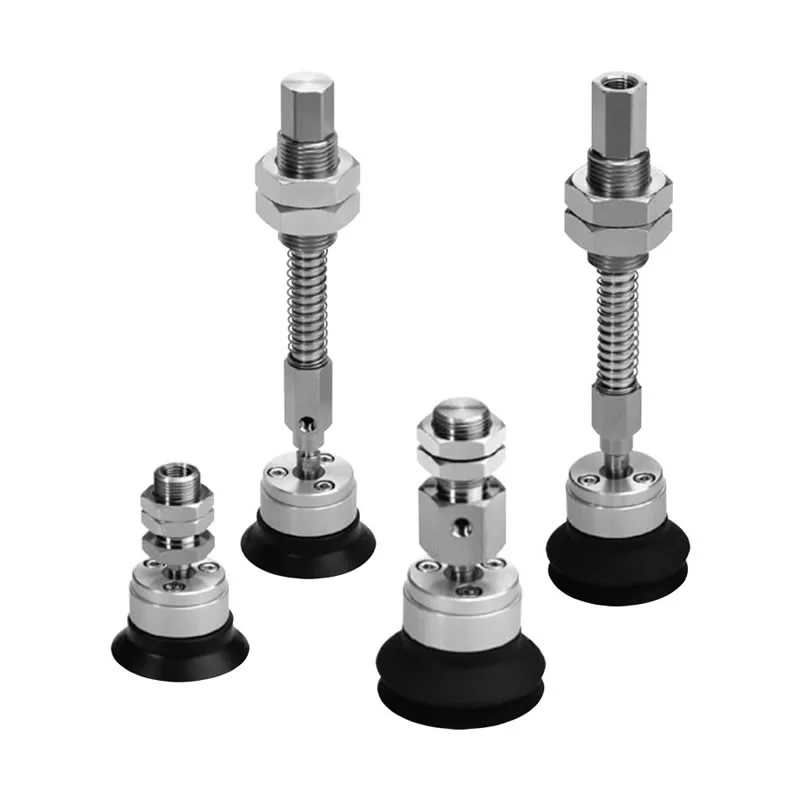

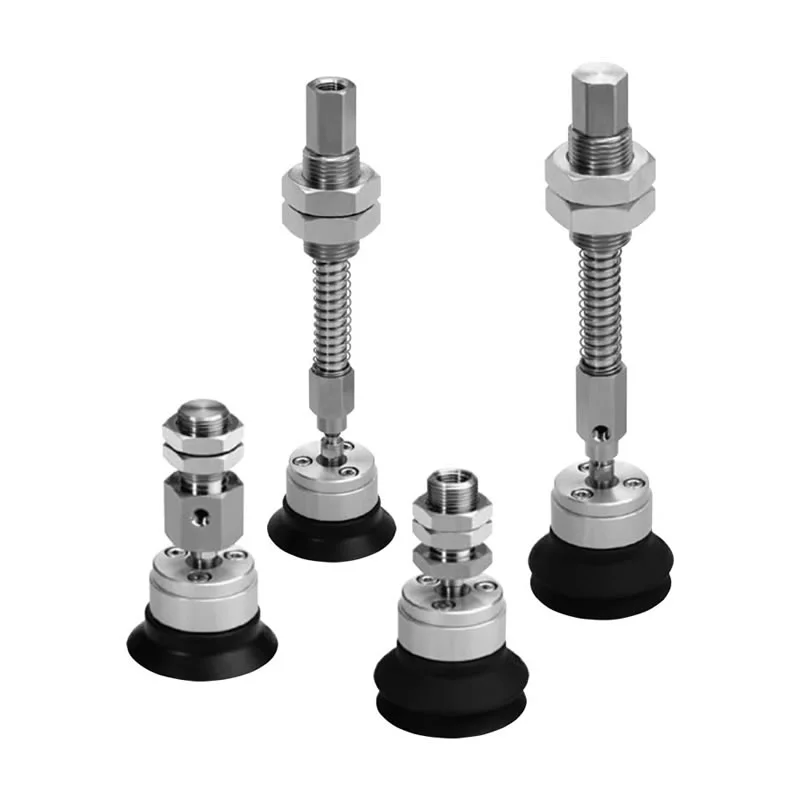

उच्च कठोरता बल संयुक्त भ्याकुम सक्शन कप ZP2
एडेप्टर भ्याकुम प्याडको साथ ZP2-TF श्रृंखला भारी शुल्क बल संयुक्त प्रकार
ZP2-TF श्रृंखला भारी शुल्क बल संयुक्त प्रकार बफर भ्याकुम प्याड संग
एडेप्टर भ्याकुम प्याडको साथ ZP2-XF श्रृंखला हेवी-ड्युटी बल संयुक्त प्रकार
ZP2-XF श्रृंखला भारी शुल्क बल संयुक्त प्रकार बफर भ्याकुम प्याड संग
विवरण
कसरी अर्डर गर्ने
निर्दिष्टीकरण / सामग्री
अनुप्रयोगहरू
स्रोत
लागत-प्रभावी, उच्च-कठोरता ZP2 बल-जोइन्ट भ्याकुम सक्शन कपको निर्माताको रूपमा, Commaelec ले उन्नत भ्याकुम सील र दबाब-होल्डिङ प्रविधिहरू प्रयोग गर्दछ। उच्च कठोरता बल संयुक्त भ्याकुम सक्शन कप ZP2 एक भारी शुल्क भ्याकुम ग्रिपर हो जुन औद्योगिक स्वचालन ह्यान्डलिंग अनुप्रयोगहरूको लागि डिजाइन गरिएको हो। यो विशेष गरी भारी, असमान सतहहरू, वा झुकावमा राखिएको वर्कपीसहरू बुझ्नको लागि इन्जिनियर गरिएको छ। बल-जोइन्ट मेकानिजमसँग उच्च-कठोरता संरचनात्मक ढाँचा संयोजन गरेर, यो सक्शन कपले शक्तिशाली पकड बल सुनिश्चित गर्दछ जबकि स्वचालित रूपमा वर्कपीस सतहमा अनुकूल रूपमा यसको कोण समायोजन गर्दछ, जसले दुबै सक्शन स्थिरता र परिचालन सुरक्षा बढाउँछ।
मुख्य विशेषताहरु
उच्च-कठोरता संरचना:उच्च कठोरता बल संयुक्त भ्याकुम सक्शन कप ZP2 हेवी-ड्यूटी वर्कपीस ह्यान्डलिङको लागि आदर्श हो र विरूपणको लागि अत्यधिक प्रतिरोधी छ।
बल-जोइन्ट कुंडा डिजाइन:असमान वा झुकाव सतहहरूमा अनुकूलन गर्दछ।
शक्तिशाली सक्शन:स्थिर र भरपर्दो ह्यान्डलिंग कार्यहरू सुनिश्चित गर्दछ।
बहु आकार र सामग्री:विभिन्न सञ्चालन अवस्थाहरू समायोजन।
वैकल्पिक कुशनिंग संयन्त्र:सम्पर्क प्रभाव कम गर्दछ र workpiece को रक्षा गर्दछ।
फाइदाहरू
उच्च कठोरता र भारी शुल्क
विरूपण बिना भारी workpieces ह्यान्डल गर्न डिजाइन प्रबलित संरचना
निरन्तर औद्योगिक सञ्चालनको समयमा स्थिर चूषण बल कायम राख्छ
लामो सेवा जीवनको लागि कडा गुणस्तर नियन्त्रणको साथ Commaelec द्वारा निर्मित
बल संयुक्त / कुंडा डिजाइन
असमान वा झुकाव सतहहरू फिट गर्न कोणीय समायोजन अनुमति दिन्छ
सील प्रदर्शन सुधार गर्दछ र हावा चुहावट कम गर्दछ
वास्तविक उत्पादन वातावरणमा पकड स्थिरता बढाउँछ
विभिन्न प्याड प्रकारहरू
बिभिन्न वर्कपीस अवस्थाहरूसँग मेल खाने बहु प्याड संरचनाहरू उपलब्ध छन्
दुबै चिल्लो र थोरै बनावट सतहहरूलाई समर्थन गर्दछ
आवेदन आवश्यकताहरूमा आधारित लचिलो चयन
रिब संग समतल
उच्च कठोरता बल संयुक्त भ्याकुम सक्शन कप ZP2 फ्ल्याट र चिल्लो सतहहरूको लागि उपयुक्त छ, जस्तै धातु पाना र गिलास
रिब्ड डिजाइनले सील सुधार गर्दछ र फिसल्न रोक्छ
उच्च गति स्वचालन मा लगातार चूषण प्रदान गर्दछ
धम्की
घुमाउरो वा असमान सतहहरूको लागि उपयुक्त
कुशनिङ प्रभाव र उचाइ क्षतिपूर्ति प्रदान गर्दछ
पिक-एन्ड-प्लेस कार्यहरूमा स्थिति त्रुटिहरू कम गर्दछ
सामग्रीको फराकिलो दायरा
NBR:सामान्य प्रयोगको लागि लागत-प्रभावी र पहिरन-प्रतिरोधी
सिलिकन:उच्च-तापमान वातावरणको लागि उपयुक्त
पु:लगातार सञ्चालनको लागि उच्च स्थायित्व
FKM:उत्कृष्ट रासायनिक प्रतिरोध
अनुकूलन सामग्रीहरू (जस्तै, एन्टि-स्टेटिक) Commaelec बाट उपलब्ध छन्
ठूलो व्यास
उच्च कठोरता बल संयुक्त भ्याकुम सक्शन कप ZP2 व्यास को एक विस्तृत दायरा मा उपलब्ध छ - φ40 देखि φ125 सम्म - विविध लोड आवश्यकताहरु लाई समायोजन गर्न।
ठूला व्यासहरूले भारी भागहरूको लागि बलियो पकड बल प्रदान गर्दछ
वजन र सतह अवस्था आधारित सजिलो चयन
लचिलो माउन्टिङ
आन्तरिक र बाह्य थ्रेड जडानहरू समर्थन गर्दछ
एडेप्टर र बफर कोष्ठक संग उपयुक्त
विभिन्न लेआउटहरूको लागि ठाडो वा पार्श्व भ्याकुम इनलेट विकल्पहरू
बफरिङ विकल्प
वैकल्पिक कुशनिंग संरचनाले सम्पर्कको समयमा प्रभाव कम गर्छ
काँच वा लेपित सामग्रीहरू जस्तै कमजोर सतहहरू सुरक्षित गर्दछ
ह्यान्डलिंग सुरक्षा र उत्पादन गुणस्तर सुधार गर्दछ
अनुप्रयोगहरू
स्वचालित उत्पादन लाइन र रोबोट हतियार
धातु पाना, गिलास प्यानल, र ठूला घटक ह्यान्डलिंग
लिथियम ब्याट्री र इलेक्ट्रोनिक्स उद्योगहरू (स्टेनलेस स्टील विकल्पहरू उपलब्ध छन्)
भारी वा असमान workpieces को स्थिर पकड आवश्यक कुनै पनि परिदृश्य

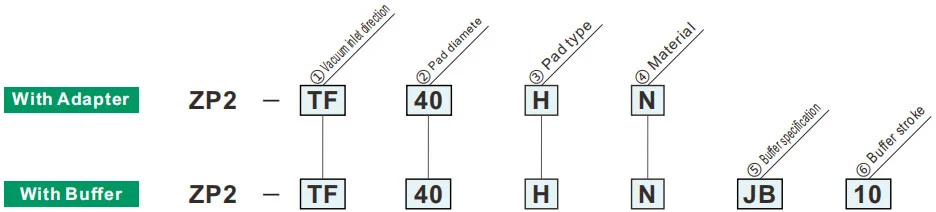

कसरी अर्डर गर्ने
| ①भ्याकुम इनलेट दिशा | |
| TF | ठाडो |
| XF | पार्श्व |
| ②प्याड व्यास | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④सामग्री | |
| N | NBR |
| S | सिलिकन रबर |
| U | Urethane रबर |
| F | FKM |
हरियो प्रतीक अनुकूलित मोडेल हो
| ⑥बफर स्ट्रोक | प्याड व्यास | ||||||
| 40 | 50 | 63 | 80 | 100 | 125 | ||
| 10 | १० मिमी | ● | ● | ||||
| 25 | २५ मिमी | ● | ● | ||||
| 30 | ३० मिमी | ● | ● | ||||
| 50 | ५० मिमी | ● | ● | ||||
| 75 | ७५ मिमी | ● | ● | ||||
| 100 | 100mm | — | ● | ||||
| ③प्याड प्रकार | |
| H | रिब संग समतल |
| HB | बेलो प्रकार |
| ⑤ बफर विशिष्टता | |
| जेबी | घुमाउँदै (ब्रास, बुशिङ सहित) |
| जेएफ | घुमाउरो (स्टील, बुशिंग संग) |
वसन्त प्रतिक्रियात्मक बल
| जडान थ्रेड | टाइटनिङ टर्क ±5% [N·m] | बफर स्ट्रोक (मिमी) | वसन्त प्रतिक्रियाशील बल [N] | ||
| पीतल, बुशिंग संग (JB) | स्टिल, बुशिङ संग (JF) | ० स्ट्रोकमा | पूर्ण स्ट्रोक मा | ||
| M18x1.5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| ५०,७५ | 6.9 | 11.8 | |||
| M22x1.5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| ५०,७५,१०० | 15 | ||||
प्याड सामग्री र विशेषताहरू
⚪:थोरै वा कुनै प्रभाव छैन △:सर्तहरूको आधारमा प्रयोग गर्न सकिन्छ X:उपयुक्त छैन
|
सामग्री
विशेषताहरू
|
प्रतीक | ड्युरोमिटर HS (±5°) |
रङ को रबर |
सञ्चालन तापमान दायरा (°C) |
तेल प्रतिरोध पेट्रोल |
तेल प्रतिरोध बेन्जोल |
आधार प्रतिरोध |
एसिड प्रतिरोध |
मौसम योग्यता | ओजोन प्रतिरोध |
घर्षण प्रतिरोध |
वाटरप्रूफ | विलायक प्रतिरोध (बेन्जिन, टोल्युनि) |
आवेदन |
| NBR | N | 50 | कालो | ० ~ १२० | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | सामान्य कामको स्थानान्तरण, नालीदार बोर्ड, भेनियर प्लेट, फलामको प्लेट र अन्य |
| सिलिकन रबर | S | ४५ ~ ५० | सेतो | -३० ~ २०० | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकन्डक्टर, डाइ-कास्टिङबाट हटाउँदै, पातलो काम, फूड प्रोसेसर |
| Urethane रबर | U | ५० ~ ६० | ब्राउन | ० ~ ६० | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | नालीदार बोर्ड, फलामको प्लेट, लिबास प्लेट |
| FKM | F | 60 | कालो | ० ~ २५० | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | रासायनिक काम |
| प्रवाहकीय NBR | GN | ५० ~ ६५ | ० ~ १०० | △ | X | △ | X | △ | X | △ | △ | X | अर्धचालकको सामान्य कार्य (स्थिर विद्युत प्रतिरोध) | |
| प्रवाहकीय सिलिकॉन रब | GS | ५० ~ ६० | -१० ~ २०० | X | X | △ | X | ⚪ | ⚪ | X | △ | X | अर्धचालक (स्थिर विद्युत) |
माथिको तालिकाले विषय रबर सामग्रीको सामान्य विशेषताहरू मात्र समावेश गर्दछ। निलो प्रतीक अनुकूलित मोडेल हो।
विभिन्न औद्योगिक क्षेत्रहरूमा वायमेटिक कम्पोनेन्टहरू (भ्याकुम सक्शन कप) को आवेदन रूपरेखा
I. मूल शक्तिहरू
II। उद्योग द्वारा आवेदन को निकासी
A. चिकित्सा र चिकित्सा उद्योग
A.1: मुख्य आवश्यकताहरू:सफा र प्रदूषण-मुक्त (FDA/GMP अनुरूप), कोमल र गैर-हानिकारक, र क्रस-प्रदूषण रोकथाम
A.2 मुख्य परिदृश्यहरू:
1. औषधि प्याकेजिङ: औषधिको बोतल / औषधि प्लेट / इन्फ्यूजन झोला पिकअप (खाना ग्रेड सिलिकॉन सक्शन कप, कुनै कण बहाव छैन)
२. मेडिकल उपकरण असेंबली: सर्जिकल उपकरणहरू/मेडिकल क्याथेटरहरू/प्रोस्थेसिस ह्यान्डलिंगका टुक्राहरू (समायोज्य नकारात्मक दबाब, विरूपण संरक्षण)
3. जैविक प्रयोगशाला: पेट्री डिश/सेन्ट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड स्थानान्तरण (रासायनिक प्रतिरोधी, बाँझ संगत)
B. इलेक्ट्रोनिक्स र अर्धचालक उद्योग
B.1 मुख्य आवश्यकताहरू:विरोधी स्थिर (10⁶-10¹¹Ω), सटीक स्थिति (त्रुटि ≤0.01mm), स्क्र्याच प्रतिरोध
B.2 मुख्य परिदृश्यहरू:
1. चिप/सेमिकन्डक्टर: वेफर ह्यान्डलिङ, चिप प्याकेजिङ (छिद्रो सिरेमिक/एन्टी-स्टेटिक सिलिकॉन सक्शन कप, फुट्नबाट बच्न एकसमान नकारात्मक दबाब)
2. PCB/कम्पोनेन्टहरू: लचिलो PCB, माइक्रो कम्पोनेन्टहरू (0402 प्रतिरोधकहरू) सतह-माउन्ट गरिएको (पातलो सिलिकन/जेल/माइक्रो सक्सन कपहरू चर्को हुनबाट रोक्नको लागि)
3. डिस्प्ले: LCD/OLED प्यानल, टच ग्लास ग्राब (उच्च पारदर्शी सामग्री, कुनै दाग र स्क्र्याच छैन)
C. अटोमोबाइल र अटो पार्ट्स उद्योग
C.1 मुख्य आवश्यकताहरू:ठूलो सक्शन (एकल सक्शन डिस्क ≥500N), बहु-विशिष्टीकरण अनुकूलन (धातु/प्लास्टिक/ग्लास), गैर-स्लिप
C.2 मुख्य परिदृश्यहरू:
4. शरीर निर्माण: स्टिल प्लेट / ढोका फ्रेम ह्यान्डलिंग वेल्डिंग (ठूलो व्यास रबर / बहु-सक्शन कप एरे, एन्टी-स्लिप बनावट)
5. ग्लास / भित्री: विन्डस्क्रिन स्थापना, छालाको सिट सतह स्थानान्तरण (तापमान प्रतिरोधी सिलिकन / स्पन्ज सक्शन कप, विरूपण संरक्षण)
6. भागहरू: इन्जिन सिलिन्डर बडी / गियरबक्स हाउसिङ ग्र्याब (भ्याकुम + मेकानिकल लक, एन्टि-फल)
D. खाद्य र प्याकेजिङ उद्योग
D.1 मुख्य आवश्यकताहरू:खाद्य ग्रेड सामग्री (FDA प्रमाणित), सफा गर्न सजिलो, क्रस प्रतिरोधी
D.2 मुख्य परिदृश्यहरू:
1. खाना ह्यान्डलिङ: बेक्ड सामान / ताजा मासु / फल क्रमबद्ध (कम सक्शन स्पन्ज सक्शन कप, गन्धरहित र धुन सजिलो)
2. प्याकेजिङ स्वचालन: प्याकेजिङ झोला खोल्ने, बाँझ कार्टन मोल्डिङ (स्थिर उन्मूलन / बहु-बिन्दु सक्शन, पातलो / कडा प्याकेजिङको लागि उपयुक्त)
E. रसद र भण्डारण उद्योग
E.1 मुख्य आवश्यकताहरू:कुशल अनुकूलन (सामानको बहु विनिर्देश), स्थिर दबाव, विरोधी पतन
E.2 प्रमुख परिदृश्यहरू:
1. कार्टन ह्यान्डलिंग: ई-वाणिज्य दफ़्ती क्रमबद्ध (समायोज्य सक्शन एरे, भ्याकुम दबाव)
2. प्लेट/रोल: काठ बोर्ड/प्लास्टिक फिल्म रोल स्थानान्तरण (लामो स्ट्रिप/कुण्डाकार सक्शन कप, अफसेट रोक्न एकसमान सोखन)
F. नयाँ ऊर्जा र विशेष उद्योगहरू
F.1 नयाँ ऊर्जा (लिथियम ब्याट्री/पीवी):
1. लिथियम ब्याट्री प्लेट (एन्टि-स्टेटिक पोरस सक्शन कप, एन्टी-डस्ट), फोटोभोल्टिक गिलास (ठूलो सक्शन सिलिकॉन सक्शन कप, कुनै स्क्र्याच छैन)
F.2 मुद्रण र कागज
1. कागज/मुद्रित पदार्थ क्याप्चर (शोषक कागज सामग्री, च्यात्न र मसी प्रदूषण रोक्नको लागि हल्का नकारात्मक दबाब)
III। कोर अनुकूलन तर्कको सारांश
| Workpiece विशेषताहरु | पिपेट अनुकूलन कार्यक्रम | उद्योग परिदृश्यहरू अनुरूप |
| पातलो / नाजुक / सटीक | सिलिकन/सिरेमिक सामग्री, माइक्रो नकारात्मक दबाव, माइक्रो सक्शन नोजल | इलेक्ट्रोनिक अर्धचालक, औषधि |
| भारी वस्तुहरू / ठूलो आकार | रबर सामग्री, ठूलो व्यास सक्शन कप, बहु-सक्शन कप एरे | अटोमोबाइल, रसद प्यानल |
| स्वास्थ्य/प्रदूषण रोकथाम | खाना/चिकित्सा ग्रेड सिलिकॉन, संरचना सफा गर्न सजिलो | औषधि, खाना |
| नरम / अनियमित सतहहरू | स्पन्ज सामग्री, विरूप्य चूषण कप | कार भित्री, खाना |
| एन्टिस्टेटिक आवश्यकताहरू | Antistatic सिलिकॉन, आयन हावा सहयोगी | इलेक्ट्रोनिक अर्धचालक |
स्थापना म्यानुअल
PDF डाउनलोड
चेतावनी + सावधानी (प्रयोग गर्नु अघि पढ्नुहोस्)
PDF डाउनलोड
