भ्याकुम सक्शन चार मुख्य फाइदाहरू सहित औद्योगिक स्वचालनमा "लचिलो ग्रासिङ" को लागि मुख्य समाधान हो: गैर-हानिकारक ग्रासिङ, बहु-सामग्री/अनियमित वर्कपीसहरूमा अनुकूलनता, सफा र वातावरणीय सुरक्षा, र लचिलो सञ्चालन। यो workpieces को विभिन्न उद्योग विशेषताहरु (पातलो / बाक्लो, परिशुद्धता / मोटे, सेनेटरी / मानक) लाई अनुकूलित गर्न सकिन्छ।
ओवल भ्याकुम सक्शन कप ZP2
एक अग्रणी चीन निर्माताको रूपमा, हाम्रो कारखानाले सीमित ठाउँहरूमा पातलो वर्कपीसहरूको लागि अनुकूलित ओवल भ्याकुम सक्शन कप ZP2 प्रदान गर्दछ। १२ विनिर्देशहरूमा उपलब्ध छ (जस्तै, 3.5 × 7 देखि 8 × 30 मिमी), यो आपूर्तिकर्ता-प्रत्यक्ष समाधानले समान दबाव र पकड स्थिरता सुनिश्चित गर्दछ। वैकल्पिक 6-50mm बफर र विरोधी स्थिर सामग्री संग, यो PCB, ब्याट्री, र उच्च गति प्याकेजिङ्ग लाइनहरु को लागी आदर्श छ।
क्लिक गर्नुहोस् र चयन सुरु गर्नुहोस्
》उत्पादन जानकारी मा फर्कनुहोस्

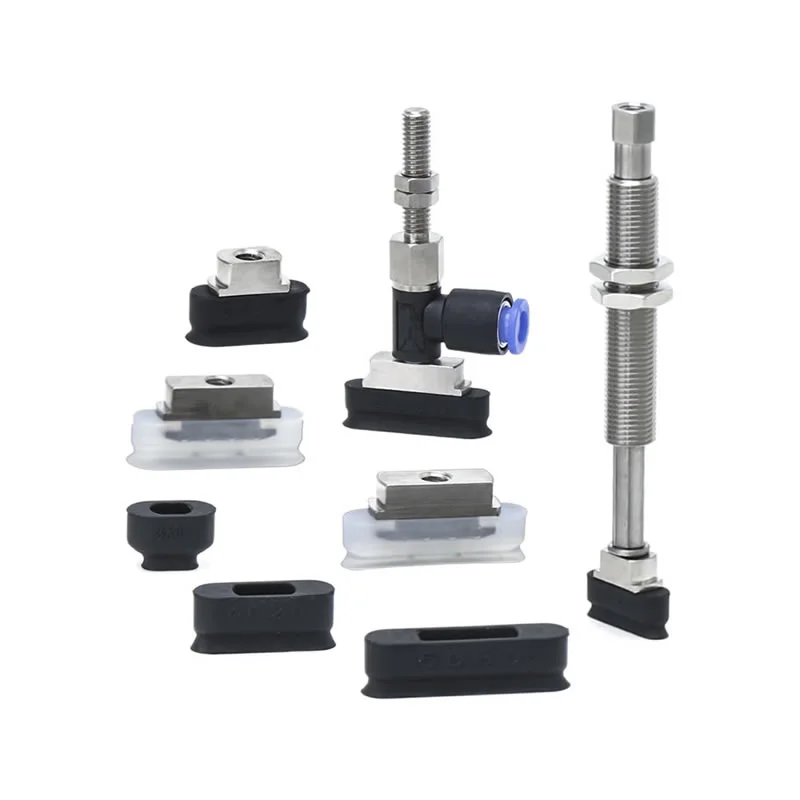

ओवल भ्याकुम सक्शन कप ZP2

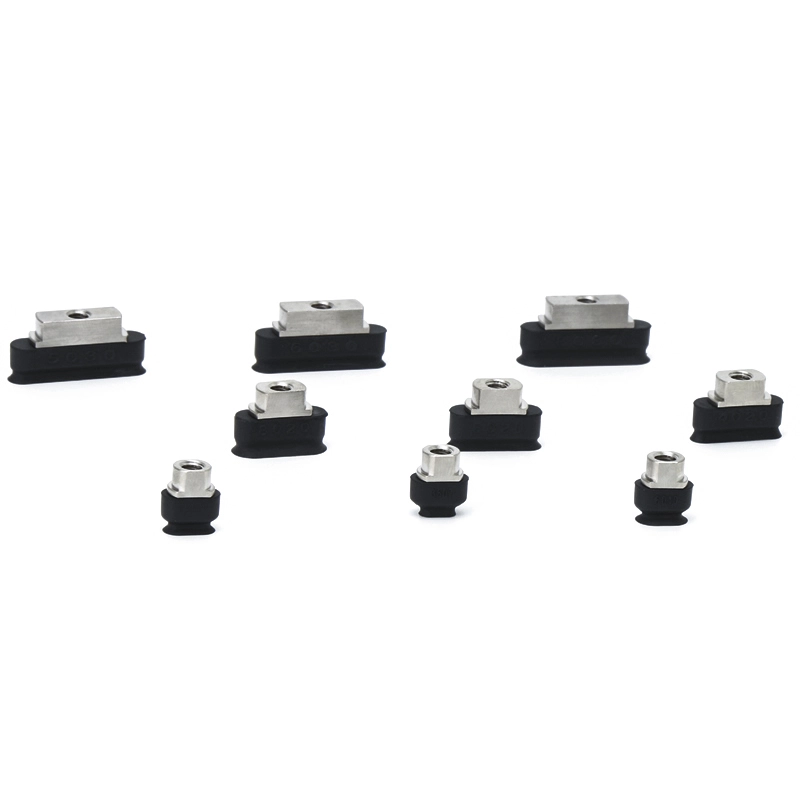

ZP2 श्रृंखला ओवल भ्याकुम प्याड एकाई

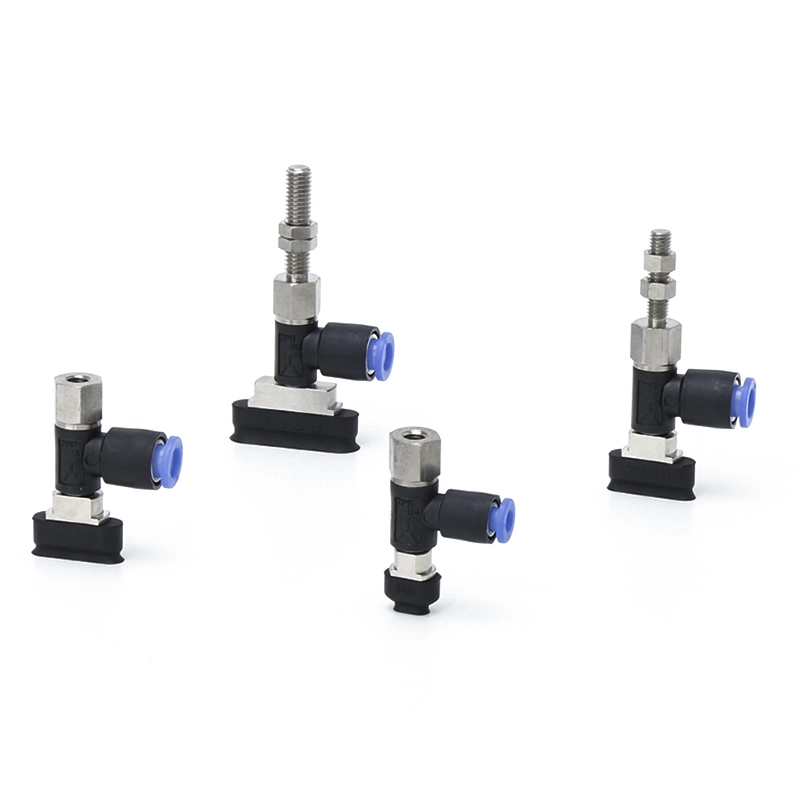

एडेप्टर ओवल भ्याकुम प्याडको साथ ZP2-T श्रृंखला

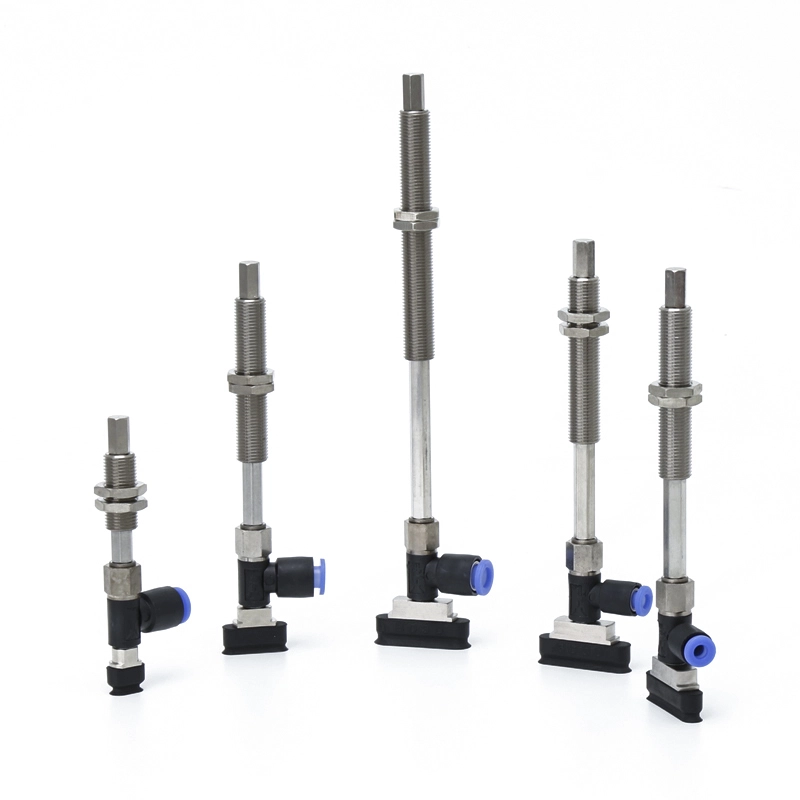

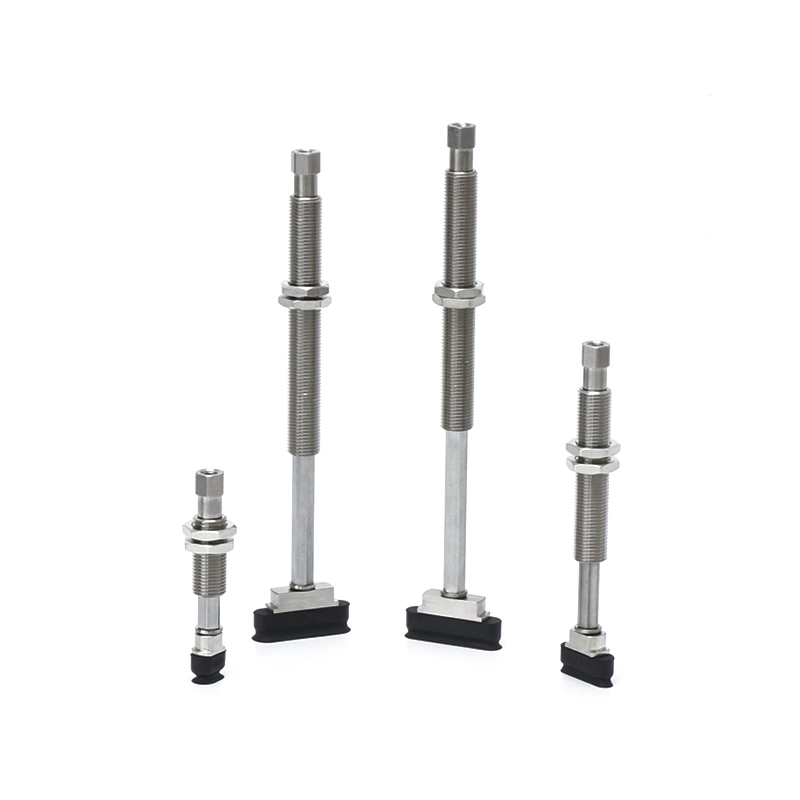

बफर ओवल भ्याकुम प्याडको साथ ZP2-T श्रृंखला
एडेप्टर ओवल भ्याकुम प्याडको साथ ZP2-R श्रृंखला
बफर ओवल भ्याकुम प्याडको साथ ZP2-R श्रृंखला
विवरण
कसरी अर्डर गर्ने
निर्दिष्टीकरण / सामग्री
अनुप्रयोगहरू
स्रोत
एक अग्रणी चीन निर्माताको रूपमा, हाम्रो कारखानाले इलेक्ट्रोनिक्स र मोटर वाहन क्षेत्रहरूको कठोर मागहरू अनुरूप अनुकूलित ओवल भ्याकुम सक्शन कप ZP2 समाधानहरू प्रदान गर्दछ। चाहे तपाईं उच्च-भोल्युम आपूर्तिकर्ता वा अन्त-प्रयोगकर्ता हुनुहुन्छ, हाम्रो ZP2 ओभल श्रृंखलाले सटीक ह्यान्डलिंगको लागि आवश्यक विश्वसनीयता प्रदान गर्दछ।
मुख्य प्राविधिक सुविधाहरू र निर्दिष्टीकरणहरू
1. निर्दिष्टीकरणको विस्तृत दायरा
प्रत्येक पातलो workpiece को लागी एक उत्तम फिट सुनिश्चित गर्न को लागी, हामी ओवल भ्याकुम सक्शन कप ZP2 को लागी 12 मानक विशिष्टताहरु प्रदान गर्दछौं:
कम्प्याक्ट आकारहरू:3.5×7, 4×10, 5×10, 6×10mm।
मध्यम लम्बाइ:4×20, 5×20, 6×20, 8×20mm।
विस्तारित पहुँच:4×30, 5×30, 6×30, 8×30mm।
2. उद्योग-विशिष्ट सामग्री उत्कृष्टता
हामी तपाईंको काम गर्ने वातावरणसँग मेल खाने उच्च-ग्रेड सामग्रीहरू प्रयोग गर्छौं:
उच्च गुणस्तर सिलिकन र NBR:सामान्य-उद्देश्य र उच्च-तापमान कार्यहरूको लागि।
एन्टि-स्टेटिक (ESD) सामग्री:PCB र अर्धचालक ह्यान्डलिङका लागि आवश्यक।
सबै स्टेनलेस स्टील सामान:लिथियम ब्याट्री उद्योगको लागि अनुकूलित विशेष कन्फिगरेसनहरू।
मुख्य लाभ र हाइलाइटहरू
सीमित स्थानहरूको लागि अनुकूलित:ओभल भ्याकुम सक्शन कप ZP2 को साँघुरो प्रोफाइलले भीडभाड भएको PCBs वा साँघुरो प्याकेजिङ प्रोफाइलहरूमा उच्च-घनत्व चयन गर्न अनुमति दिन्छ जहाँ गोलाकार कपहरू मात्र फिट हुँदैनन्।
परिष्कृत पकड स्थिरता:विस्तारित सक्शन क्षेत्रले पातलो वस्तुहरू जस्तै पाइप वा सील स्ट्रिपहरूमा ठूलो "फुटप्रिन्ट" प्रदान गर्दछ, जसले वर्कपीस टिल्टिङ वा स्लाइडिङको जोखिमलाई उल्लेखनीय रूपमा कम गर्छ।
लचिलो स्थापना:दुबै ठाडो र पार्श्व भ्याकुम इनलेटहरूलाई समर्थन गर्दछ। कमजोर सतहहरूमा प्रभाव कम गर्न प्रत्येक कपलाई एडाप्टर वा बफर कोष्ठक (6mm–50mm स्ट्रोक) सँग जोड्न सकिन्छ।
कारखाना-सीधा आपूर्ति:हाम्रो चीन-आधारित कारखानाले ठूलो मात्रामा इन-स्टक उत्पादनहरू राख्छ, छोटो नेतृत्व समय र विश्वव्यापी खरीदको लागि प्रतिस्पर्धी मूल्य सुनिश्चित गर्दै।
विशिष्ट अनुप्रयोग परिदृश्यहरू
इलेक्ट्रोनिक्स र अर्धचालक:पीसीबी विधानसभा, लचिलो सर्किट बोर्ड निर्माण, र ब्याट्री इलेक्ट्रोड स्थिति।
मोटर वाहन पार्ट्स:ओभल भ्याकुम सक्शन कप ZP2 लाई सील स्ट्रिपहरू, लामो ट्रिम टुक्राहरू, र प्लास्टिक प्रोफाइलहरूको ह्यान्डलिंग र एसेम्बलीको लागि प्राय: प्रयोग गरिन्छ।
प्याकेजिङ र रसद:उच्च-गति लेबलिङ, कार्टोन सील, र विस्तारित प्याकेजहरूको क्रमबद्ध।

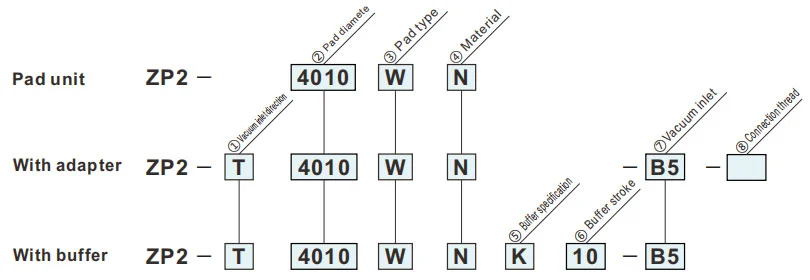

कसरी अर्डर गर्ने
- अवशोषण सतह मा सीमितता संग काम टुक्राहरु को लागी।
| ①भ्याकुम इनलेट दिशा | ⑦भ्याकुम इनलेट | ⑧ जडान थ्रेड | ||
| T | ठाडो |
|
B5 |
— |
|
B50406 |
— | ||
| R | पार्श्व |
|
0406 |
B5 |
|
0406 |
A5 |
||
|
0406 |
— | ||
| ②प्याड आकार | |
| 3507 | 3.5 x7 |
| 4010 | ४ x १० |
| 5010 | ५ x १० |
| 6010 | 6 x10 |
| 4020 | ४ x २० |
| 5020 | ५ x २० |
| 6020 | 6 x20 |
| 8020 | 8 x20 |
| 4030 | ४ x३० |
| 5030 | ५ x ३० |
| 6030 | 6 x30 |
| 8030 | 8 x30 |
| ③प्याड प्रकार | |
| W | ओवल |
| ⑦भ्याकुम इनलेट | |
| B5 | M5x0.8(महिला) |
| 04 | ø4 One-Tuchfitting |
| 06 | ø6 एक-टचफिटिंग |
| ④सामग्री | |
| N | NBR |
| S | सिलिकन रबर |
| U | Urethane रबर |
| F | FKM |
| GN | प्रवाहकीय NBR |
| GS | प्रवाहकीय सिलिकॉन रबर |
हरियो प्रतीक अनुकूलित मोडेल हो।
| ⑤बफर विशिष्टता | |
| K | गैर घुमाउने |
| ⑥बफर स्ट्रोक | |
| 10 | १० मिमी |
| 20 | 20mm |
| 30 | ३० मिमी |
| 40 | 40mm |
| 50 | ५० मिमी |
| ⑧ जडान थ्रेड | |
| A5 | M5x0.8(पुरुष) |
| B5 | M5x0.8(महिला) |
आयाम(मिमी)
हरियो प्रतीक अनुकूलित मोडेल हो।
PP
घन प्रकार
| मोडेल | A | B | C | D | øE | Y | |||
|
② प्याड साइज |
③ प्याड प्रकार |
④ प्याड सामग्री |
|||||||
| ZP2 | 3507 | W |
N S U F GN GS |
3.5 | 4.5 | 7 | 8 | २×ø१.५ | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2.5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | २×ø१.८ | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2.5 | ||||||
| 8020 | 8 | 9 | ø3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | २×ø१.८ | 0.5 | |||
| 5030 | 5 | 6 | ø2.5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
सन्दर्भको लागि मोडेल: ZP2-4030WS
एडाप्टर माउन्टिङ आयामहरू
लागू हुने प्याड: 3507W/4010W/5010W/6010W
लागू हुने प्याड: 4020W/5020W/6020W/8020W
लागू प्याड: 4030W/5030W/6030W/8030W
प्याड सामग्री र विशेषताहरू
⚪:थोरै वा कुनै प्रभाव छैन △:सर्तहरूको आधारमा प्रयोग गर्न सकिन्छ X:उपयुक्त छैन
|
सामग्री
विशेषताहरू
|
प्रतीक | ड्युरोमिटर HS (±5°) |
रङ को रबर |
सञ्चालन तापमान दायरा (°C) |
तेल प्रतिरोध पेट्रोल |
तेल प्रतिरोध बेन्जोल |
आधार प्रतिरोध |
एसिड प्रतिरोध |
मौसम योग्यता | ओजोन प्रतिरोध |
घर्षण प्रतिरोध |
वाटरप्रूफ | विलायक प्रतिरोध (बेन्जिन, टोल्युनि) |
आवेदन |
| NBR | N | 50 | कालो | ० ~ १२० | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | सामान्य कामको स्थानान्तरण, नालीदार बोर्ड, भेनियर प्लेट, फलामको प्लेट र अन्य |
| सिलिकन रबर | S | ४५ ~ ५० | सेतो | -३० ~ २०० | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकन्डक्टर, डाइ-कास्टिङबाट हटाउँदै, पातलो काम, फूड प्रोसेसर |
| Urethane रबर | U | ५० ~ ६० | ब्राउन | ० ~ ६० | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | नालीदार बोर्ड, फलामको प्लेट, लिबास प्लेट |
| FKM | F | 60 | कालो | ० ~ २५० | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | रासायनिक काम |
| प्रवाहकीय NBR | GN | ५० ~ ६५ | ० ~ १०० | △ | X | △ | X | △ | X | △ | △ | X | अर्धचालकको सामान्य कार्य (स्थिर विद्युत प्रतिरोध) | |
| प्रवाहकीय सिलिकॉन रब | GS | ५० ~ ६० | -१० ~ २०० | X | X | △ | X | ⚪ | ⚪ | X | △ | X | अर्धचालक (स्थिर विद्युत) |
माथिको तालिकाले विषय रबर सामग्रीको सामान्य विशेषताहरू मात्र समावेश गर्दछ। निलो प्रतीक अनुकूलित मोडेल हो।
विभिन्न औद्योगिक क्षेत्रहरूमा वायमेटिक कम्पोनेन्टहरू (भ्याकुम सक्शन कप) को आवेदन रूपरेखा
I. मूल शक्तिहरू
II। उद्योग द्वारा आवेदन को निकासी
A. चिकित्सा र चिकित्सा उद्योग
A.1: मुख्य आवश्यकताहरू:सफा र प्रदूषण-मुक्त (FDA/GMP अनुरूप), कोमल र गैर-हानिकारक, र क्रस-प्रदूषण रोकथाम
A.2 मुख्य परिदृश्यहरू:
1. औषधि प्याकेजिङ: औषधिको बोतल / औषधि प्लेट / इन्फ्यूजन झोला पिकअप (खाना ग्रेड सिलिकॉन सक्शन कप, कुनै कण बहाव छैन)
२. मेडिकल उपकरण असेंबली: सर्जिकल उपकरणहरू/मेडिकल क्याथेटरहरू/प्रोस्थेसिस ह्यान्डलिंगका टुक्राहरू (समायोज्य नकारात्मक दबाब, विरूपण संरक्षण)
3. जैविक प्रयोगशाला: पेट्री डिश/सेन्ट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड स्थानान्तरण (रासायनिक प्रतिरोधी, बाँझ संगत)
B. इलेक्ट्रोनिक्स र अर्धचालक उद्योग
B.1 मुख्य आवश्यकताहरू:विरोधी स्थिर (10⁶-10¹¹Ω), सटीक स्थिति (त्रुटि ≤0.01mm), स्क्र्याच प्रतिरोध
B.2 मुख्य परिदृश्यहरू:
1. चिप/सेमिकन्डक्टर: वेफर ह्यान्डलिङ, चिप प्याकेजिङ (छिद्रो सिरेमिक/एन्टी-स्टेटिक सिलिकॉन सक्शन कप, फुट्नबाट बच्न एकसमान नकारात्मक दबाब)
2. PCB/कम्पोनेन्टहरू: लचिलो PCB, माइक्रो कम्पोनेन्टहरू (0402 प्रतिरोधकहरू) सतह-माउन्ट गरिएको (पातलो सिलिकन/जेल/माइक्रो सक्सन कपहरू चर्को हुनबाट रोक्नको लागि)
3. डिस्प्ले: LCD/OLED प्यानल, टच ग्लास ग्राब (उच्च पारदर्शी सामग्री, कुनै दाग र स्क्र्याच छैन)
C. अटोमोबाइल र अटो पार्ट्स उद्योग
C.1 मुख्य आवश्यकताहरू:ठूलो सक्शन (एकल सक्शन डिस्क ≥500N), बहु-विशिष्टीकरण अनुकूलन (धातु/प्लास्टिक/ग्लास), गैर-स्लिप
C.2 मुख्य परिदृश्यहरू:
4. शरीर निर्माण: स्टिल प्लेट / ढोका फ्रेम ह्यान्डलिंग वेल्डिंग (ठूलो व्यास रबर / बहु-सक्शन कप एरे, एन्टी-स्लिप बनावट)
5. ग्लास / भित्री: विन्डस्क्रिन स्थापना, छालाको सिट सतह स्थानान्तरण (तापमान प्रतिरोधी सिलिकन / स्पन्ज सक्शन कप, विरूपण संरक्षण)
6. भागहरू: इन्जिन सिलिन्डर बडी / गियरबक्स हाउसिङ ग्र्याब (भ्याकुम + मेकानिकल लक, एन्टि-फल)
D. खाद्य र प्याकेजिङ उद्योग
D.1 मुख्य आवश्यकताहरू:खाद्य ग्रेड सामग्री (FDA प्रमाणित), सफा गर्न सजिलो, क्रस प्रतिरोधी
D.2 मुख्य परिदृश्यहरू:
1. खाना ह्यान्डलिङ: बेक्ड सामान / ताजा मासु / फल क्रमबद्ध (कम सक्शन स्पन्ज सक्शन कप, गन्धरहित र धुन सजिलो)
2. प्याकेजिङ स्वचालन: प्याकेजिङ झोला खोल्ने, बाँझ कार्टन मोल्डिङ (स्थिर उन्मूलन / बहु-बिन्दु सक्शन, पातलो / कडा प्याकेजिङको लागि उपयुक्त)
E. रसद र भण्डारण उद्योग
E.1 मुख्य आवश्यकताहरू:कुशल अनुकूलन (सामानको बहु विनिर्देश), स्थिर दबाव, विरोधी पतन
E.2 प्रमुख परिदृश्यहरू:
1. कार्टन ह्यान्डलिंग: ई-वाणिज्य दफ़्ती क्रमबद्ध (समायोज्य सक्शन एरे, भ्याकुम दबाव)
2. प्लेट/रोल: काठ बोर्ड/प्लास्टिक फिल्म रोल स्थानान्तरण (लामो स्ट्रिप/कुण्डाकार सक्शन कप, अफसेट रोक्न एकसमान सोखन)
F. नयाँ ऊर्जा र विशेष उद्योगहरू
F.1 नयाँ ऊर्जा (लिथियम ब्याट्री/पीवी):
1. लिथियम ब्याट्री प्लेट (एन्टि-स्टेटिक पोरस सक्शन कप, एन्टी-डस्ट), फोटोभोल्टिक गिलास (ठूलो सक्शन सिलिकॉन सक्शन कप, कुनै स्क्र्याच छैन)
F.2 मुद्रण र कागज
1. कागज/मुद्रित पदार्थ क्याप्चर (शोषक कागज सामग्री, च्यात्न र मसी प्रदूषण रोक्नको लागि हल्का नकारात्मक दबाब)
III। कोर अनुकूलन तर्कको सारांश
| Workpiece विशेषताहरु | पिपेट अनुकूलन कार्यक्रम | उद्योग परिदृश्यहरू अनुरूप |
| पातलो / नाजुक / सटीक | सिलिकन/सिरेमिक सामग्री, माइक्रो नकारात्मक दबाव, माइक्रो सक्शन नोजल | इलेक्ट्रोनिक अर्धचालक, औषधि |
| भारी वस्तुहरू / ठूलो आकार | रबर सामग्री, ठूलो व्यास सक्शन कप, बहु-सक्शन कप एरे | अटोमोबाइल, रसद प्यानल |
| स्वास्थ्य/प्रदूषण रोकथाम | खाना/चिकित्सा ग्रेड सिलिकॉन, संरचना सफा गर्न सजिलो | औषधि, खाना |
| नरम / अनियमित सतहहरू | स्पन्ज सामग्री, विरूप्य चूषण कप | कार भित्री, खाना |
| एन्टिस्टेटिक आवश्यकताहरू | Antistatic सिलिकॉन, आयन हावा सहयोगी | इलेक्ट्रोनिक अर्धचालक |
स्थापना म्यानुअल
PDF डाउनलोड
चेतावनी + सावधानी (प्रयोग गर्नु अघि पढ्नुहोस्)
PDF डाउनलोड
