भ्याकुम सक्शन चार मुख्य फाइदाहरू सहित औद्योगिक स्वचालनमा "लचिलो ग्रासिङ" को लागि मुख्य समाधान हो: गैर-हानिकारक ग्रासिङ, बहु-सामग्री/अनियमित वर्कपीसहरूमा अनुकूलनता, सफा र वातावरणीय सुरक्षा, र लचिलो सञ्चालन। यो workpieces को विभिन्न उद्योग विशेषताहरु (पातलो / बाक्लो, परिशुद्धता / मोटे, सेनेटरी / मानक) लाई अनुकूलित गर्न सकिन्छ।
घन भ्याकुम सक्शन कप ZP2
Commaelec उच्च गुणस्तरको घन भ्याकुम सक्शन कप ZP2 प्रस्ताव गर्ने अग्रणी कारखाना हो। लचिलो स्थापना, विभिन्न आकारहरू, सक्शन कप एडाप्टर वा बफर कोष्ठकको साथ आउन सक्छ，भ्याकुम इनलेटको दिशा लचिलो छ, ठाडो र पार्श्व दिशाहरू सहित। त्यहाँ लिथियम ब्याट्री उद्योगको लागि उपयुक्त सबै स्टेनलेस स्टील सामानहरू पनि छन्।
क्लिक गर्नुहोस् र चयन सुरु गर्नुहोस्
》उत्पादन जानकारी मा फर्कनुहोस्
घन भ्याकुम सक्शन कप ZP2
ZP2 श्रृंखला घन भ्याकुम प्याड एकाई
एडाप्टर घन भ्याकुम प्याडको साथ ZP2-T श्रृंखला
विवरण
कसरी अर्डर गर्ने
निर्दिष्टीकरण / सामग्री
अनुप्रयोगहरू
स्रोत

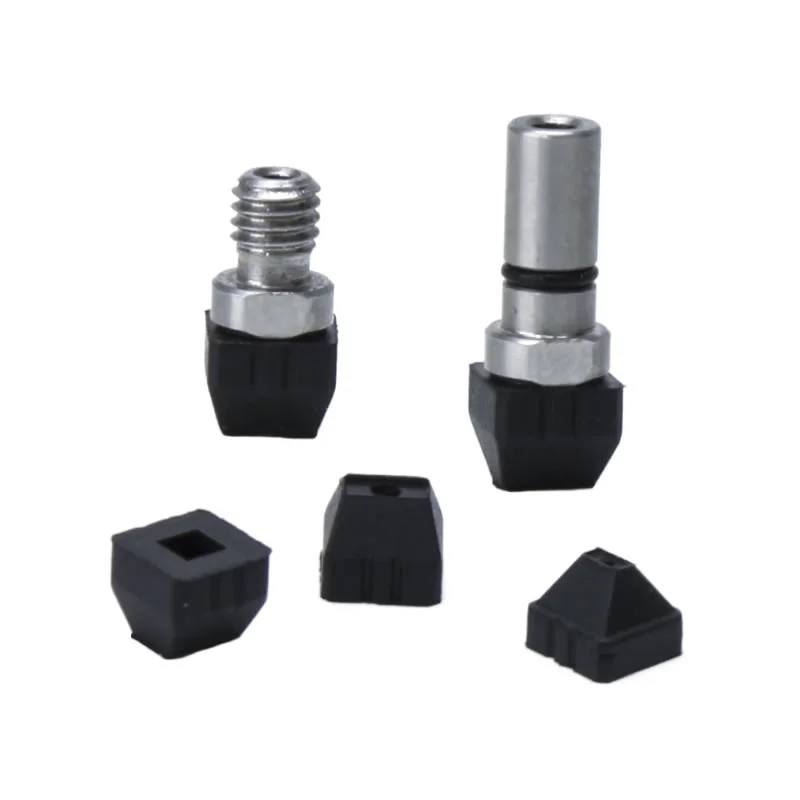

क्यूब भ्याकुम सक्शन कप ZP2 अल्ट्रा-कम्प्याक्ट स्क्वायर-आकारको भ्याकुम कपहरू हुन् जुन माइक्रो र स्क्वायर/आयताकार वर्कपीसहरूको लागि ईन्जिनियर गरिएको छ। अल्ट्रा-कम्प्याक्ट आयामहरू र सटीक ग्रिपिङ विशेषता, तिनीहरू सटीक स्वचालित उत्पादन लाइनहरूमा नाजुक कम्पोनेन्टहरू ह्यान्डल गर्नका लागि आदर्श हुन्। माइक्रोइलेक्ट्रोनिक्स र सटीक हार्डवेयरको लागि मुख्य घटकको रूपमा, यी कपहरू अत्यन्त हल्का छन्, प्रभावकारी रूपमा रोबोटिक अन्त-प्रभावकर्ताहरूमा लोड घटाउँछन्। तिनीहरू विशेष गरी उच्च-गति, साना workpieces को उच्च आवृत्ति ह्यान्डलिंगको लागि उपयुक्त छन्।
विशिष्ट अनुप्रयोग परिदृश्यहरू:
1. इलेक्ट्रोनिक उत्पादन, चिप असेंबली, माइक्रो-रेसिस्टर्स/कन्डेन्सरहरू, र PCB माइक्रो-सोल्डर कम्पोनेन्ट ह्यान्डलिंग सहित।
2. सटीक हार्डवेयर:माइक्रो स्क्रू, स्क्वायर मेटल स्प्रिङ प्लेटहरू, र लघु बियरिङहरू सहित अल्ट्रा-कम्प्याक्ट कम्पोनेन्टहरूको स्वचालित लोडिङ र ह्यान्डलिंग।
3. अप्टिकल उपकरणहरू:माइक्रो लेन्सहरू र स्क्वायर अप्टिकल ग्लास स्लिपहरूको धुलो-रहित समात्ने र स्थिति निर्धारण, सिलिकन सामग्रीले छाप छोड्नबाट जोगिन सक्छ।
घन भ्याकुम सक्शन कप ZP2 का मुख्य पक्षहरू
प्याड किस्महरू
समतल प्रकार:स्थिर चूषण संग चिकनी, कठोर सतहहरु को लागी आदर्श
रिब्स संग समतल:थोरै टेक्स्चर सतहहरूमा अतिरिक्त सील प्रदान गर्दछ
बेलो प्रकार:असमान सतहहरूमा अनुकूलन गर्दछ र सम्पर्कको समयमा प्रभाव कम गर्दछ
धेरै प्याड प्रकारहरूले विभिन्न औद्योगिक स्वचालन आवश्यकताहरूको लागि लचिलो चयनलाई अनुमति दिन्छ
सामग्री
NBR:सामान्य ह्यान्डलिंगको लागि लागत-प्रभावी, पहिरन-प्रतिरोधी
सिलिकन:उच्च-तापमान प्रतिरोधी र नाजुक सतहहरूमा कोमल
Polyurethane (PU):उच्च-चक्र सञ्चालनका लागि टिकाऊ
FKM / EPR:विशेष वातावरणको लागि रासायनिक प्रतिरोधी
विशिष्ट workpiece आवश्यकताहरू मिलाउन Commaelec बाट उपलब्ध अनुकूलन सामग्री विकल्पहरू
FAQ
ZP र ZP2 बीच के भिन्नता छ?
ZP श्रृंखला: साधारण संरचनाको साथ सामान्य अनुप्रयोगहरूको लागि मानक सक्शन कप
ZP2 श्रृंखला: उच्च-कठोरता, बल-संयुक्त डिजाइनले असमान वा झुकाव सतहहरूमा राम्रो अनुकूलनतालाई अनुमति दिन्छ
ZP2 ले ZP को तुलनामा बलियो स्थिरता, भारी लोड ह्यान्डलिङ, र थप सामग्री विकल्पहरू प्रदान गर्दछ
ZP2 प्याड को सामान्य प्रकार के हो?
समतल प्रकार, रिबसहितको समतल, र बेलोज प्रकार
प्रत्येक प्रकार सतह अवस्था, workpiece आकार, र हैंडलिंग आवश्यकताहरूको लागि अनुकूलित छ
Commaelec सटीक अनुप्रयोग सुनिश्चित गर्न धेरै आकार र कन्फिगरेसनहरू प्रदान गर्दछ
के ZP2 कपहरू एडेप्टरहरूसँग आउँछन्?
हो, घन भ्याकुम सक्शन कप ZP2 एडेप्टर वा बफर कोष्ठकहरूसँग प्रयोग गर्न सकिन्छ
ठाडो र पार्श्व भ्याकुम इनलेट जडानहरूलाई समर्थन गर्दछ
स्वचालित प्रणाली र रोबोट हतियारहरूमा लचिलो एकीकरणको सुविधा दिन्छ

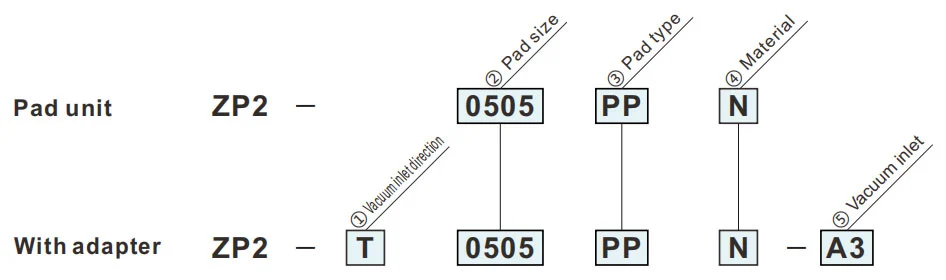

कसरी अर्डर गर्ने

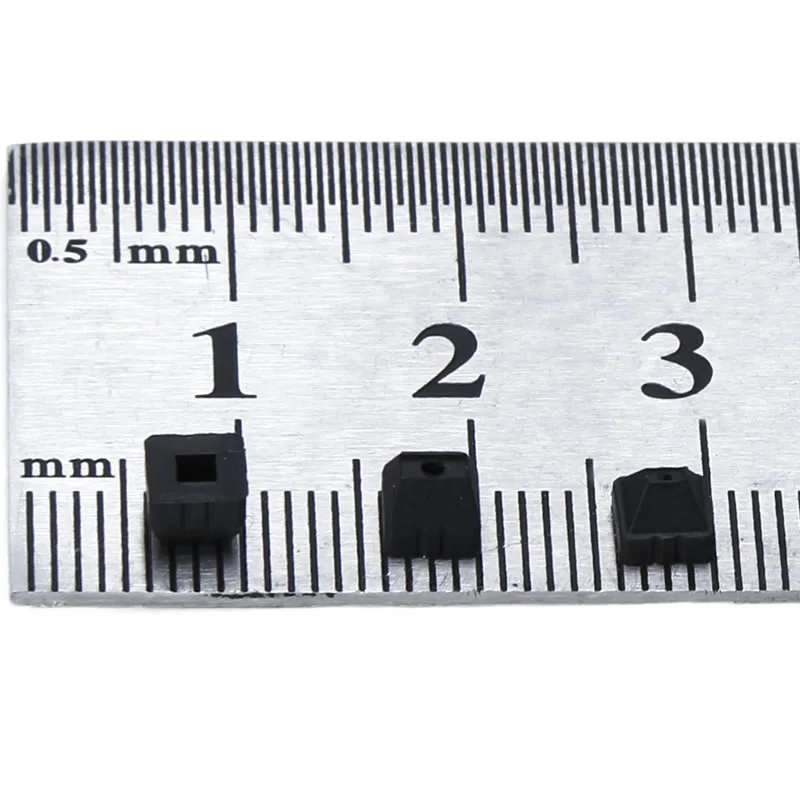

- सुपर-सानो सक्शन प्याड आकारको वर्ग।
- ५ प्रकारका ०.५ x ०.५ देखि २ x २.८ सम्म
- सेमीकन्डक्टर चिप्स जस्ता साना वर्कपीसहरूका लागि।
| ①भ्याकुम इनलेट दिशा | |
| T | ठाडो |
| ②प्याड आकार | |
| 0505 | ०.५ x ०.५ मिमी |
| 0513 | ०.५ x १.३ मिमी |
| 0816 | ०.८ x १.६ मिमी |
| 1328 | १.३ x २.८ मिमी |
| 2028 | २.० x २.८ मिमी |
| ④सामग्री | |
| N | NBR |
| S | सिलिकन रबर |
| U | Urethane रबर |
| F | FKM |
| GN | प्रवाहकीय NBR |
| GS | प्रवाहकीय सिलिकॉन रबर |
हरियो प्रतीक अनुकूलित मोडेल हो।
| ⑤भ्याकुम इनलेट | |
| 03 | ø3 सीधा |
| A3 | M3x0.5 (पुरुष) |
| ③प्याड प्रकार | |
| PP | घन प्रकार |
आयाम(मिमी)
हरियो प्रतीक अनुकूलित मोडेल हो।
PP
घन प्रकार
एडाप्टर माउन्टिङ आयामहरू
| मोडेल | A | B | C | D | øE | |||
|
② प्याड साइज |
③ प्याड प्रकार |
④ प्याड सामग्री |
||||||
| ZP2 | 0505 | PP |
N S U F GN GS |
0.5 | 0.75 | 0.5 | 0.75 | 0.4 |
| 0513 | 0.5 | 0.7 | 1.3 | 1.5 | ||||
| 0816 | 0.8 | 1 | 1.6 | 1.8 | ||||
| 1328 | 1.3 | 1.5 | 2.8 | 3 | 1 | |||
| 2028 | 2 | 2.2 | ||||||
सन्दर्भको लागि मोडेल: ZP2-0505PPN

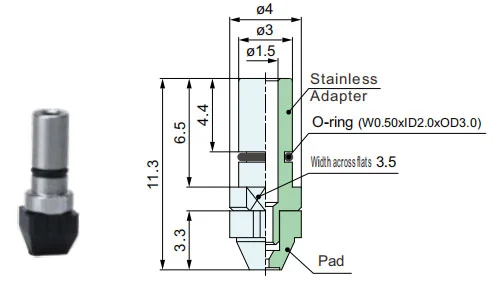

ZP2-T
ठाडो
03
| मोडेल | एडाप्टर | |||||
|
① भ्याकुम इनलेट दिशा |
② प्याड साइज |
③ प्याड प्रकार |
④ प्याड सामग्री |
⑤ भ्याकुम इनलेट |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
03 | PPH-001 |
ZP2-T
ठाडो
A3
| मोडेल | एडाप्टर | |||||
|
① भ्याकुम इनलेट दिशा |
② प्याड साइज |
③ प्याड प्रकार |
④ प्याड सामग्री |
⑤ भ्याकुम इनलेट |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
A3 | PPH-002 |
प्याड सामग्री र विशेषताहरू
⚪:थोरै वा कुनै प्रभाव छैन △:सर्तहरूको आधारमा प्रयोग गर्न सकिन्छ X:उपयुक्त छैन
|
सामग्री
विशेषताहरू
|
प्रतीक | ड्युरोमिटर HS (±5°) |
रङ को रबर |
सञ्चालन तापमान दायरा (°C) |
तेल प्रतिरोध पेट्रोल |
तेल प्रतिरोध बेन्जोल |
आधार प्रतिरोध |
एसिड प्रतिरोध |
मौसम योग्यता | ओजोन प्रतिरोध |
घर्षण प्रतिरोध |
वाटरप्रूफ | विलायक प्रतिरोध (बेन्जिन, टोल्युनि) |
आवेदन |
| NBR | N | 50 | कालो | ० ~ १२० | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | सामान्य कामको स्थानान्तरण, नालीदार बोर्ड, भेनियर प्लेट, फलामको प्लेट र अन्य |
| सिलिकन रबर | S | ४५ ~ ५० | सेतो | -३० ~ २०० | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकन्डक्टर, डाइ-कास्टिङबाट हटाउँदै, पातलो काम, फूड प्रोसेसर |
| Urethane रबर | U | ५० ~ ६० | ब्राउन | ० ~ ६० | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | नालीदार बोर्ड, फलामको प्लेट, लिबास प्लेट |
| FKM | F | 60 | कालो | ० ~ २५० | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | रासायनिक काम |
| प्रवाहकीय NBR | GN | ५० ~ ६५ | ० ~ १०० | △ | X | △ | X | △ | X | △ | △ | X | अर्धचालकको सामान्य कार्य (स्थिर विद्युत प्रतिरोध) | |
| प्रवाहकीय सिलिकॉन रब | GS | ५० ~ ६० | -१० ~ २०० | X | X | △ | X | ⚪ | ⚪ | X | △ | X | अर्धचालक (स्थिर विद्युत) |
माथिको तालिकाले विषय रबर सामग्रीको सामान्य विशेषताहरू मात्र समावेश गर्दछ। निलो प्रतीक अनुकूलित मोडेल हो।
विभिन्न औद्योगिक क्षेत्रहरूमा वायमेटिक कम्पोनेन्टहरू (भ्याकुम सक्शन कप) को आवेदन रूपरेखा
I. मूल शक्तिहरू
II। उद्योग द्वारा आवेदन को निकासी
A. चिकित्सा र चिकित्सा उद्योग
A.1: मुख्य आवश्यकताहरू:सफा र प्रदूषण-मुक्त (FDA/GMP अनुरूप), कोमल र गैर-हानिकारक, र क्रस-प्रदूषण रोकथाम
A.2 मुख्य परिदृश्यहरू:
1. औषधि प्याकेजिङ: औषधिको बोतल / औषधि प्लेट / इन्फ्यूजन झोला पिकअप (खाना ग्रेड सिलिकॉन सक्शन कप, कुनै कण बहाव छैन)
२. मेडिकल उपकरण असेंबली: सर्जिकल उपकरणहरू/मेडिकल क्याथेटरहरू/प्रोस्थेसिस ह्यान्डलिंगका टुक्राहरू (समायोज्य नकारात्मक दबाब, विरूपण संरक्षण)
3. जैविक प्रयोगशाला: पेट्री डिश/सेन्ट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड स्थानान्तरण (रासायनिक प्रतिरोधी, बाँझ संगत)
B. इलेक्ट्रोनिक्स र अर्धचालक उद्योग
B.1 मुख्य आवश्यकताहरू:विरोधी स्थिर (10⁶-10¹¹Ω), सटीक स्थिति (त्रुटि ≤0.01mm), स्क्र्याच प्रतिरोध
B.2 मुख्य परिदृश्यहरू:
1. चिप/सेमिकन्डक्टर: वेफर ह्यान्डलिङ, चिप प्याकेजिङ (छिद्रो सिरेमिक/एन्टी-स्टेटिक सिलिकॉन सक्शन कप, फुट्नबाट बच्न एकसमान नकारात्मक दबाब)
2. PCB/कम्पोनेन्टहरू: लचिलो PCB, माइक्रो कम्पोनेन्टहरू (0402 प्रतिरोधकहरू) सतह-माउन्ट गरिएको (पातलो सिलिकन/जेल/माइक्रो सक्सन कपहरू चर्को हुनबाट रोक्नको लागि)
3. डिस्प्ले: LCD/OLED प्यानल, टच ग्लास ग्राब (उच्च पारदर्शी सामग्री, कुनै दाग र स्क्र्याच छैन)
C. अटोमोबाइल र अटो पार्ट्स उद्योग
C.1 मुख्य आवश्यकताहरू:ठूलो सक्शन (एकल सक्शन डिस्क ≥500N), बहु-विशिष्टीकरण अनुकूलन (धातु/प्लास्टिक/ग्लास), गैर-स्लिप
C.2 मुख्य परिदृश्यहरू:
4. शरीर निर्माण: स्टिल प्लेट / ढोका फ्रेम ह्यान्डलिंग वेल्डिंग (ठूलो व्यास रबर / बहु-सक्शन कप एरे, एन्टी-स्लिप बनावट)
5. ग्लास / भित्री: विन्डस्क्रिन स्थापना, छालाको सिट सतह स्थानान्तरण (तापमान प्रतिरोधी सिलिकन / स्पन्ज सक्शन कप, विरूपण संरक्षण)
6. भागहरू: इन्जिन सिलिन्डर बडी / गियरबक्स हाउसिङ ग्र्याब (भ्याकुम + मेकानिकल लक, एन्टि-फल)
D. खाद्य र प्याकेजिङ उद्योग
D.1 मुख्य आवश्यकताहरू:खाद्य ग्रेड सामग्री (FDA प्रमाणित), सफा गर्न सजिलो, क्रस प्रतिरोधी
D.2 मुख्य परिदृश्यहरू:
1. खाना ह्यान्डलिङ: बेक्ड सामान / ताजा मासु / फल क्रमबद्ध (कम सक्शन स्पन्ज सक्शन कप, गन्धरहित र धुन सजिलो)
2. प्याकेजिङ स्वचालन: प्याकेजिङ झोला खोल्ने, बाँझ कार्टन मोल्डिङ (स्थिर उन्मूलन / बहु-बिन्दु सक्शन, पातलो / कडा प्याकेजिङको लागि उपयुक्त)
E. रसद र भण्डारण उद्योग
E.1 मुख्य आवश्यकताहरू:कुशल अनुकूलन (सामानको बहु विनिर्देश), स्थिर दबाव, विरोधी पतन
E.2 प्रमुख परिदृश्यहरू:
1. कार्टन ह्यान्डलिंग: ई-वाणिज्य दफ़्ती क्रमबद्ध (समायोज्य सक्शन एरे, भ्याकुम दबाव)
2. प्लेट/रोल: काठ बोर्ड/प्लास्टिक फिल्म रोल स्थानान्तरण (लामो स्ट्रिप/कुण्डाकार सक्शन कप, अफसेट रोक्न एकसमान सोखन)
F. नयाँ ऊर्जा र विशेष उद्योगहरू
F.1 नयाँ ऊर्जा (लिथियम ब्याट्री/पीवी):
1. लिथियम ब्याट्री प्लेट (एन्टि-स्टेटिक पोरस सक्शन कप, एन्टी-डस्ट), फोटोभोल्टिक गिलास (ठूलो सक्शन सिलिकॉन सक्शन कप, कुनै स्क्र्याच छैन)
F.2 मुद्रण र कागज
1. कागज/मुद्रित पदार्थ क्याप्चर (शोषक कागज सामग्री, च्यात्न र मसी प्रदूषण रोक्नको लागि हल्का नकारात्मक दबाब)
III। कोर अनुकूलन तर्कको सारांश
| Workpiece विशेषताहरु | पिपेट अनुकूलन कार्यक्रम | उद्योग परिदृश्यहरू अनुरूप |
| पातलो / नाजुक / सटीक | सिलिकन/सिरेमिक सामग्री, माइक्रो नकारात्मक दबाव, माइक्रो सक्शन नोजल | इलेक्ट्रोनिक अर्धचालक, औषधि |
| भारी वस्तुहरू / ठूलो आकार | रबर सामग्री, ठूलो व्यास सक्शन कप, बहु-सक्शन कप एरे | अटोमोबाइल, रसद प्यानल |
| स्वास्थ्य/प्रदूषण रोकथाम | खाना/चिकित्सा ग्रेड सिलिकॉन, संरचना सफा गर्न सजिलो | औषधि, खाना |
| नरम / अनियमित सतहहरू | स्पन्ज सामग्री, विरूप्य चूषण कप | कार भित्री, खाना |
| एन्टिस्टेटिक आवश्यकताहरू | Antistatic सिलिकॉन, आयन हावा सहयोगी | इलेक्ट्रोनिक अर्धचालक |
स्थापना म्यानुअल
