How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

चीन उच्च गुणस्तर बल संयुक्त भ्याकुम सक्शन कप ZP2-J

I. मूल शक्तिहरू

भ्याकुम सक्शन चार मुख्य फाइदाहरू सहित औद्योगिक स्वचालनमा "लचिलो ग्रासिङ" को लागि मुख्य समाधान हो: गैर-हानिकारक ग्रासिङ, बहु-सामग्री/अनियमित वर्कपीसहरूमा अनुकूलनता, सफा र वातावरणीय सुरक्षा, र लचिलो सञ्चालन। यो workpieces को विभिन्न उद्योग विशेषताहरु (पातलो / बाक्लो, परिशुद्धता / मोटे, सेनेटरी / मानक) लाई अनुकूलित गर्न सकिन्छ।

II। उद्योग द्वारा आवेदन को निकासी

A. चिकित्सा र चिकित्सा उद्योग

A.1: मुख्य आवश्यकताहरू:सफा र प्रदूषण-मुक्त (FDA/GMP अनुरूप), कोमल र गैर-हानिकारक, र क्रस-प्रदूषण रोकथाम

A.2 मुख्य परिदृश्यहरू:

1. औषधि प्याकेजिङ: औषधिको बोतल / औषधि प्लेट / इन्फ्यूजन झोला पिकअप (खाना ग्रेड सिलिकॉन सक्शन कप, कुनै कण बहाव छैन)

२. मेडिकल उपकरण असेंबली: सर्जिकल उपकरणहरू/मेडिकल क्याथेटरहरू/प्रोस्थेसिस ह्यान्डलिंगका टुक्राहरू (समायोज्य नकारात्मक दबाब, विरूपण संरक्षण)

3. जैविक प्रयोगशाला: पेट्री डिश/सेन्ट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड स्थानान्तरण (रासायनिक प्रतिरोधी, बाँझ संगत)

B. इलेक्ट्रोनिक्स र अर्धचालक उद्योग

B.1 मुख्य आवश्यकताहरू:विरोधी स्थिर (10⁶-10¹¹Ω), सटीक स्थिति (त्रुटि ≤0.01mm), स्क्र्याच प्रतिरोध

B.2 मुख्य परिदृश्यहरू:

1. चिप/सेमिकन्डक्टर: वेफर ह्यान्डलिङ, चिप प्याकेजिङ (छिद्रो सिरेमिक/एन्टी-स्टेटिक सिलिकॉन सक्शन कप, फुट्नबाट बच्न एकसमान नकारात्मक दबाब)

2. PCB/कम्पोनेन्टहरू: लचिलो PCB, माइक्रो कम्पोनेन्टहरू (0402 प्रतिरोधकहरू) सतह-माउन्ट गरिएको (पातलो सिलिकन/जेल/माइक्रो सक्सन कपहरू चर्को हुनबाट रोक्नको लागि)

3. डिस्प्ले: LCD/OLED प्यानल, टच ग्लास ग्राब (उच्च पारदर्शी सामग्री, कुनै दाग र स्क्र्याच छैन)

C. अटोमोबाइल र अटो पार्ट्स उद्योग

C.1 मुख्य आवश्यकताहरू:ठूलो सक्शन (एकल सक्शन डिस्क ≥500N), बहु-विशिष्टीकरण अनुकूलन (धातु/प्लास्टिक/ग्लास), गैर-स्लिप

C.2 मुख्य परिदृश्यहरू:

4. शरीर निर्माण: स्टिल प्लेट / ढोका फ्रेम ह्यान्डलिंग वेल्डिंग (ठूलो व्यास रबर / बहु-सक्शन कप एरे, एन्टी-स्लिप बनावट)

5. ग्लास / भित्री: विन्डस्क्रिन स्थापना, छालाको सिट सतह स्थानान्तरण (तापमान प्रतिरोधी सिलिकन / स्पन्ज सक्शन कप, विरूपण संरक्षण)

6. भागहरू: इन्जिन सिलिन्डर बडी / गियरबक्स हाउसिङ ग्र्याब (भ्याकुम + मेकानिकल लक, एन्टि-फल)

D. खाद्य र प्याकेजिङ उद्योग

D.1 मुख्य आवश्यकताहरू:खाद्य ग्रेड सामग्री (FDA प्रमाणित), सफा गर्न सजिलो, क्रस प्रतिरोधी

D.2 मुख्य परिदृश्यहरू:

1. खाना ह्यान्डलिङ: बेक्ड सामान / ताजा मासु / फल क्रमबद्ध (कम सक्शन स्पन्ज सक्शन कप, गन्धरहित र धुन सजिलो)

2. प्याकेजिङ स्वचालन: प्याकेजिङ झोला खोल्ने, बाँझ कार्टन मोल्डिङ (स्थिर उन्मूलन / बहु-बिन्दु सक्शन, पातलो / कडा प्याकेजिङको लागि उपयुक्त)

E. रसद र भण्डारण उद्योग

E.1 मुख्य आवश्यकताहरू:कुशल अनुकूलन (सामानको बहु विनिर्देश), स्थिर दबाव, विरोधी पतन

E.2 प्रमुख परिदृश्यहरू:

1. कार्टन ह्यान्डलिंग: ई-वाणिज्य दफ़्ती क्रमबद्ध (समायोज्य सक्शन एरे, भ्याकुम दबाव)

2. प्लेट/रोल: काठ बोर्ड/प्लास्टिक फिल्म रोल स्थानान्तरण (लामो स्ट्रिप/कुण्डाकार सक्शन कप, अफसेट रोक्न एकसमान सोखन)

F. नयाँ ऊर्जा र विशेष उद्योगहरू

F.1 नयाँ ऊर्जा (लिथियम ब्याट्री/पीवी):

1. लिथियम ब्याट्री प्लेट (एन्टि-स्टेटिक पोरस सक्शन कप, एन्टी-डस्ट), फोटोभोल्टिक गिलास (ठूलो सक्शन सिलिकॉन सक्शन कप, कुनै स्क्र्याच छैन)

F.2 मुद्रण र कागज

1. कागज/मुद्रित पदार्थ क्याप्चर (शोषक कागज सामग्री, च्यात्न र मसी प्रदूषण रोक्नको लागि हल्का नकारात्मक दबाब)

III। कोर अनुकूलन तर्कको सारांश

Workpiece विशेषताहरु	पिपेट अनुकूलन कार्यक्रम	उद्योग परिदृश्यहरू अनुरूप
पातलो / नाजुक / सटीक	सिलिकन/सिरेमिक सामग्री, माइक्रो नकारात्मक दबाव, माइक्रो सक्शन नोजल	इलेक्ट्रोनिक अर्धचालक, औषधि
भारी वस्तुहरू / ठूलो आकार	रबर सामग्री, ठूलो व्यास सक्शन कप, बहु-सक्शन कप एरे	अटोमोबाइल, रसद प्यानल
स्वास्थ्य/प्रदूषण रोकथाम	खाना/चिकित्सा ग्रेड सिलिकॉन, संरचना सफा गर्न सजिलो	औषधि, खाना
नरम / अनियमित सतहहरू	स्पन्ज सामग्री, विरूप्य चूषण कप	कार भित्री, खाना
एन्टिस्टेटिक आवश्यकताहरू	Antistatic सिलिकॉन, आयन हावा सहयोगी	इलेक्ट्रोनिक अर्धचालक

①भ्याकुम इनलेट दिशा		⑦भ्याकुम इनलेट	⑧ जडान थ्रेड
TF	ठाडो	B5	A8
		B5	—
		B5 04 06	—
आरएफ	पार्श्व	04 06	B5
आरएफ	पार्श्व	04 06	A10

③ प्याड प्रकार ② प्याड व्यास(मिमी)		B06	B08	B10
③ प्याड प्रकार ② प्याड व्यास(मिमी)		ø6	ø8	ø10
MU	समतल प्रकार	—	●	●
MB	धम्की	●	●	—

④सामग्री
N	NBR
S	सिलिकन रबर
U	Urethane रबर
F	FKM
GN	प्रवाहकीय NBR
GS	प्रवाहकीय सिलिकॉन रबर

⑦भ्याकुम इनलेट
B5	M5x0.8 (महिला)
04	ø4 एक-टच फिटिंग
06	ø6 एक-टच फिटिंग

⑧ जडान थ्रेड
A8	M8x1 (पुरुष)
B5	M5x0.8 (महिला)
A10	M10x1 (पुरुष)

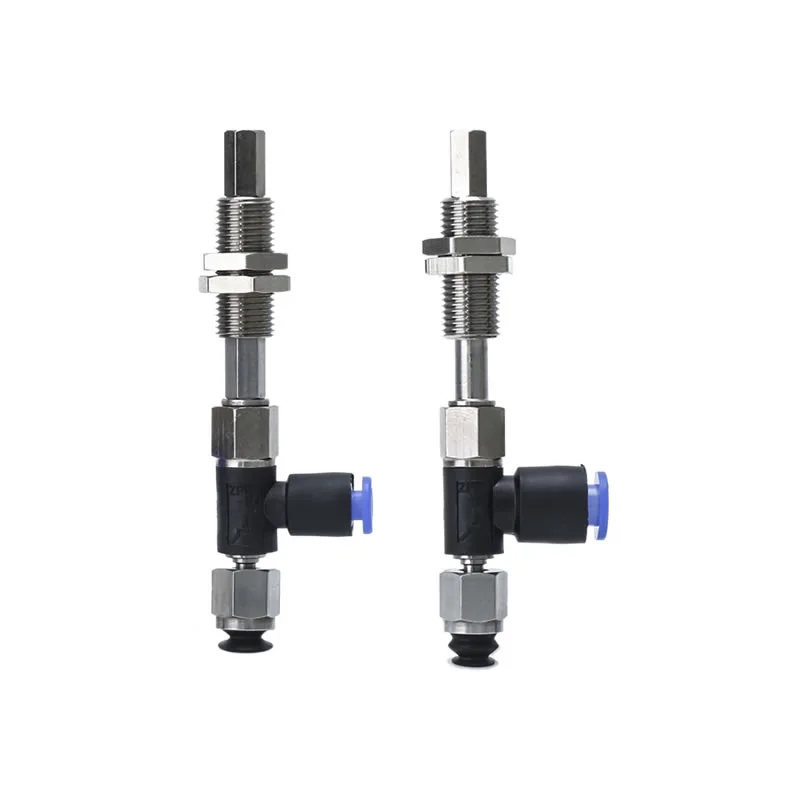

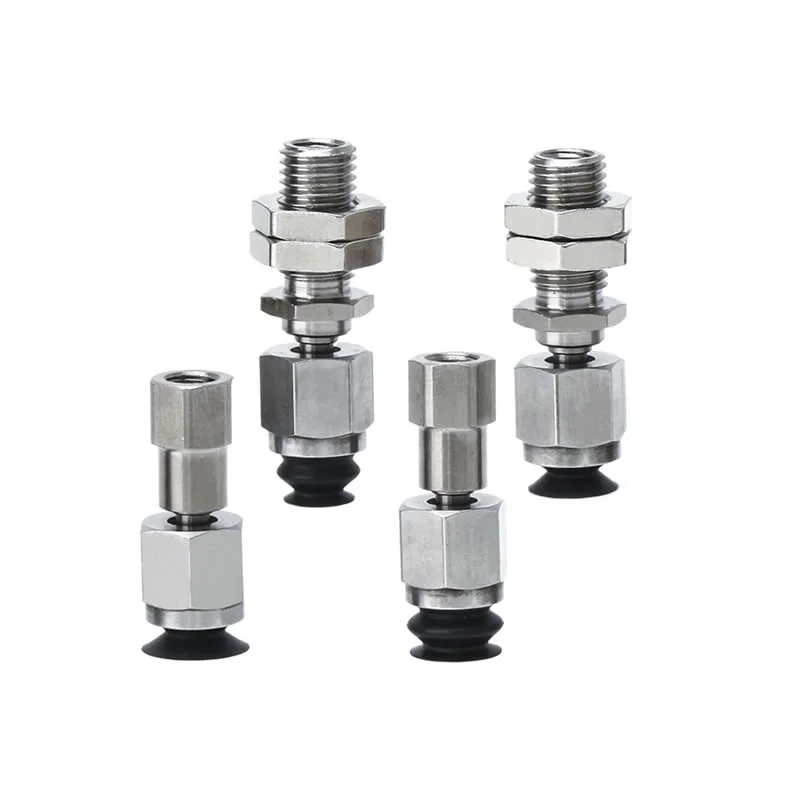

बल संयुक्त भ्याकुम सक्शन कप ZP2-J

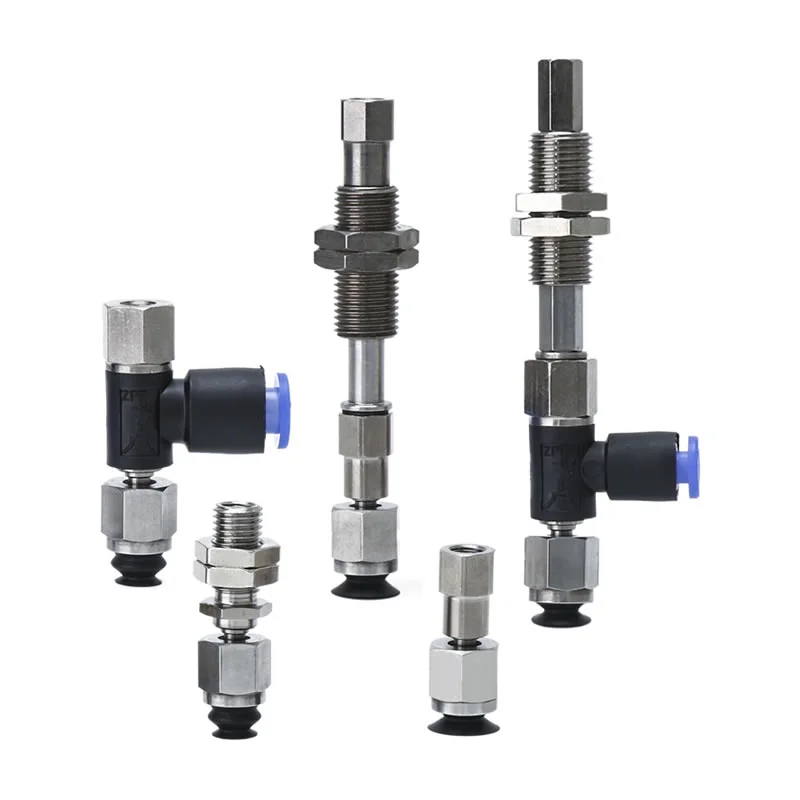

बल संयुक्त भ्याकुम सक्शन कप ZP2-J

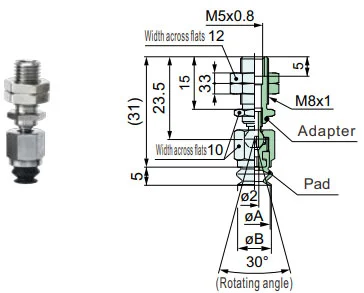

एडाप्टर भ्याकुम प्याडको साथ ZP2-TF श्रृंखला बल संयुक्त प्रकार

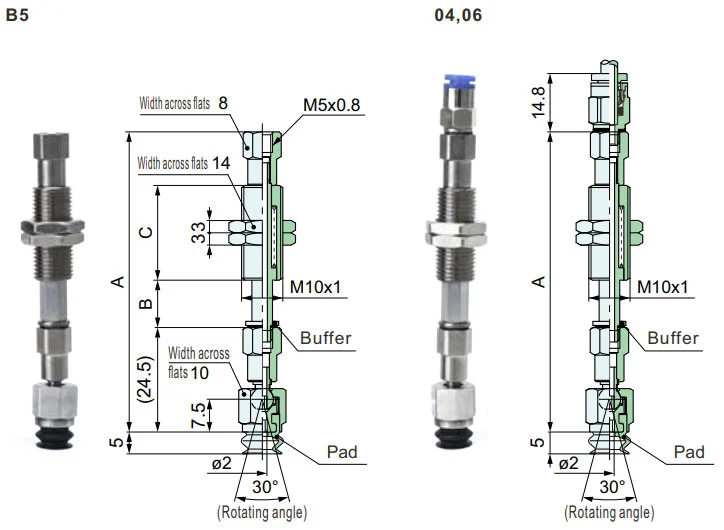

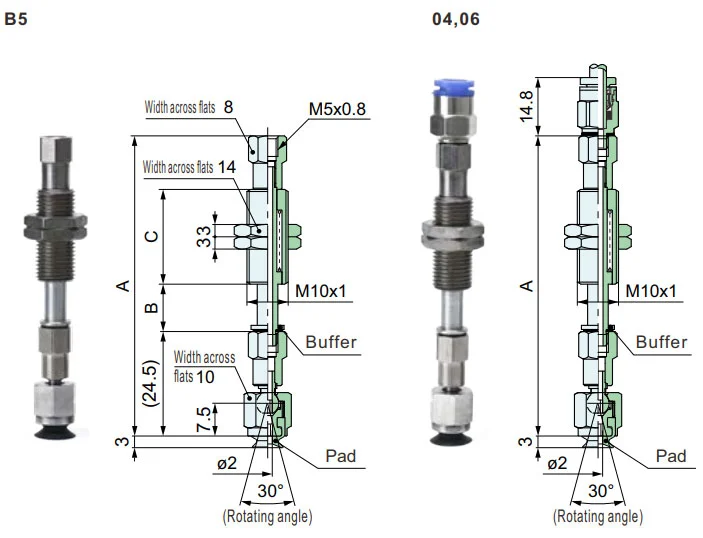

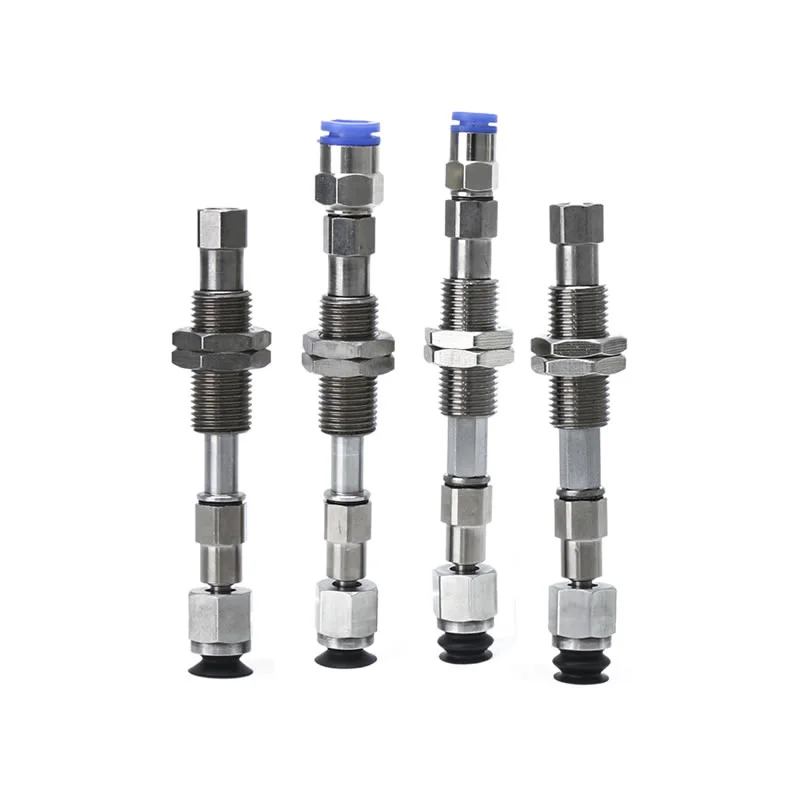

ZP2-TF श्रृंखला बल संयुक्त प्रकार बफर भ्याकुम प्याड संग

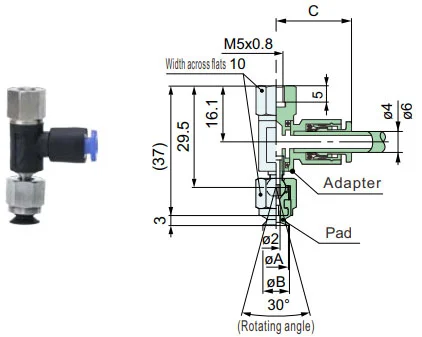

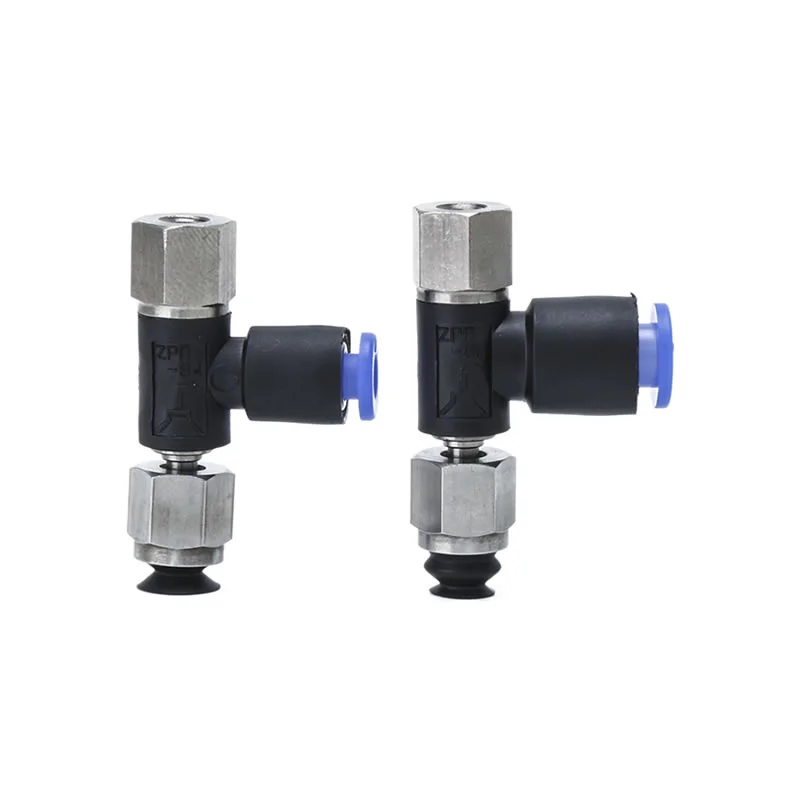

एडाप्टर भ्याकुम प्याडको साथ ZP2-RF श्रृंखला बल संयुक्त प्रकार

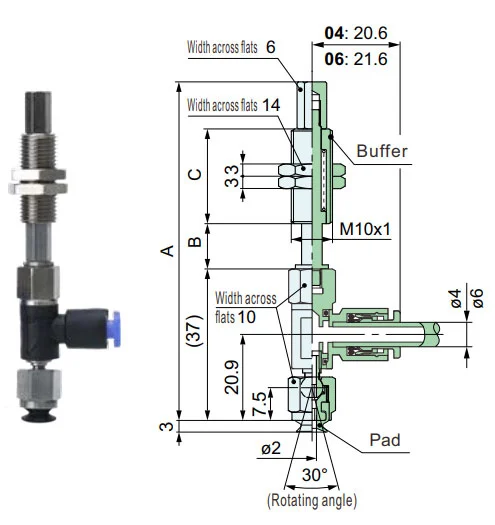

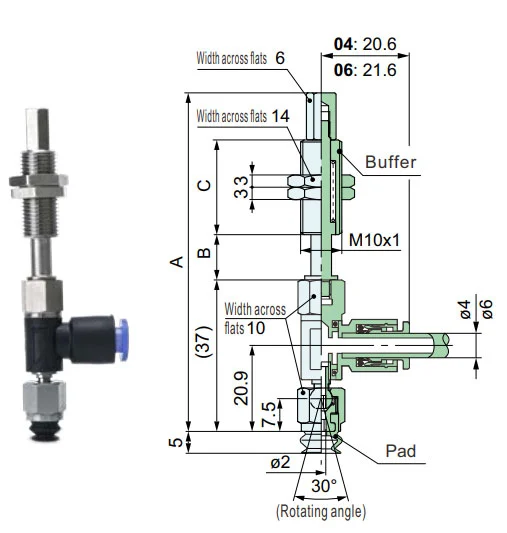

ZP2-RF श्रृंखला बल संयुक्त प्रकार बफर भ्याकुम प्याड संग

कोर फाइदाहरू

लागत-प्रभावी र भरपर्दो आपूर्ति

लचिलो बल संयुक्त डिजाइन

जटिल अवस्थामा परिष्कृत स्थिरता

वैकल्पिक बफर र एन्टी-रोटेशन संरचना

बहु प्याड प्रकार र आकारहरू

सामान्य अनुप्रयोगहरू

औद्योगिक स्वचालन

जटिल Workpiece ह्यान्डलिंग

किन बल संयुक्त भ्याकुम सक्शन कप ZP2-J छनौट गर्नुहोस्?

कसरी अर्डर गर्ने

B5

A8

B5

B5

04

06

04

06

B5

04

06

A10

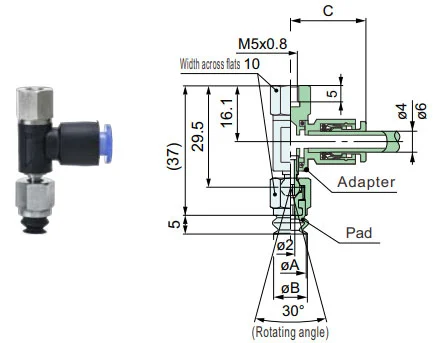

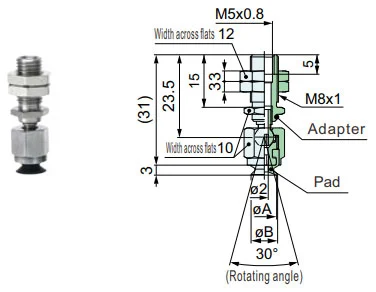

आयाम(मिमी)

प्याड सामग्री र विशेषताहरू

विभिन्न औद्योगिक क्षेत्रहरूमा वायमेटिक कम्पोनेन्टहरू (भ्याकुम सक्शन कप) को आवेदन रूपरेखा

⑤बफर विशिष्टता
J	घुमाउँदै
K	गैर घुमाउने

⑥बफर स्ट्रोक
10	१० मिमी
20	20mm
30	३० मिमी
40	40mm
50	५० मिमी

मोडेल									A	B	C	बफर
	① भ्याकुम भित्री दिशा	② प्याड dia	③ प्याड प्रकार	④ प्याड सामग्री	⑤ बफर विशिष्ट	⑥ बफर स्ट्रोक	⑦ भ्याकुम इनलेट	⑧ जडान धागो					⑤ बफर विशिष्ट	⑥ बफर स्ट्रोक	⑦ भ्याकुम इनलेट	⑧ जडान धागो
ZP2	TF	B08 B10	MU	N S U F GN GS	B5 04 06	J K	10	A10	72	11.5	23	ZP2-TF1	J K	10	B5 04 06	A10
							20		110	21.5	51			20
							30		120	31.5				30
							40		156	41.5	77			40
							50		166	51.5				50

मोडेल									A	B	C	बफर
	① भ्याकुम भित्री दिशा	② प्याड dia	③ प्याड प्रकार	④ प्याड सामग्री	⑤ बफर विशिष्ट	⑥ बफर स्ट्रोक	⑦ भ्याकुम इनलेट	⑧ जडान धागो					⑤ बफर विशिष्ट	⑥ बफर स्ट्रोक	⑦ भ्याकुम इनलेट	⑧ जडान धागो
ZP2	TF	B06 B08	MB	N S U F GN GS	B5 04 06	J K	10	A10	72	11.5	23	ZP2-TF1	J K	10	B5 04 06	A10
							20		110	21.5	51			20
							30		120	31.5				30
							40		156	41.5	77			40
							50		166	51.5				50
